ATEM 1 M/E Constellation 4K 現場製作切換台/導播機 2/3RU
10路 12G-SDI 帶格式轉換輸入 6路 12G-SDI 輸出 MultiView
前面板 帶2.2吋LCD 22個LED按鈕 多項控制按鈕 Job旋鈕
具有SuperSource DVE、4 ATEM Chroma Keyers
WebCam 網路攝影機輸出 內建 Fairlight 混音器
總代理富銘公司貨 北中南皆有維修據點在地服務
ATEM 1 M/E Constellation 4K 是一款功能強大的 1 M/E Ultra HD 現場製作切換台。 它具有 10
個標準轉換的 12G-SDI 輸入、6 個 12G-SDI 輔助輸出、DVE、4 個ATEM
Advanced Chroma Keyer、16 路多視圖、媒體播放器和 USB 網路攝影機輸出。 您甚至可以獲得內建對講和具有 EQ 和動態功能的專業 28
通道 Fairlight 音訊混音器！！
功能強大的HD和4K現場製作切換台——ATEM
Constellation登場！這幾款功能強大的切換台分別是：帶10路輸入的1 M/E型號，帶20路輸入的2
M/E型號，以及帶40路輸入的大規模4 M/E型號。而且，每路SDI輸入都搭載完整的格式轉換器！ATEM
Constellation擁有眾多先進功能，包括DVE、ATEM Advanced Chroma
Keyer、媒體播放器、多畫面分割以及SuperSource處理器等等！產品還內建Fairlight混音器，每路輸入上都設有壓縮器、限制器、6頻段參量等化器和擴展器。您可以使用免費附贈的ATEM
Software Control軟體控制，也可以添加1 M/E、2 M/E或4 M/E ATEM Advanced
Panel硬體控制！
先進穩健的廣播級性能
ATEM
Constellation切換台採用緊湊的機架設計，並自帶控制面板。讓工作人員在設備設置調試階段和突發緊急情況時直接操控切換台。此外，切換台還配備一塊LCD大螢幕，方便您查看節目輸出，並通過螢幕功能表快速更改切換台的各項設置。這樣的緊湊設計非常適合移動式現場製作，切換台後側包括了3G-SDI或12G-SDI輸入、3G-SDI輔助輸出、平衡音頻介面和乙太網控制介面。該系列的頂配款4
M/E型號則搭載RS-422串列控制介面和MADI數位音頻介面。ATEM
Constellation將如此豐富而強大的功能齊聚一身，卻依然能保證超靜運行表現，因為它採用創新的高效散熱系統。

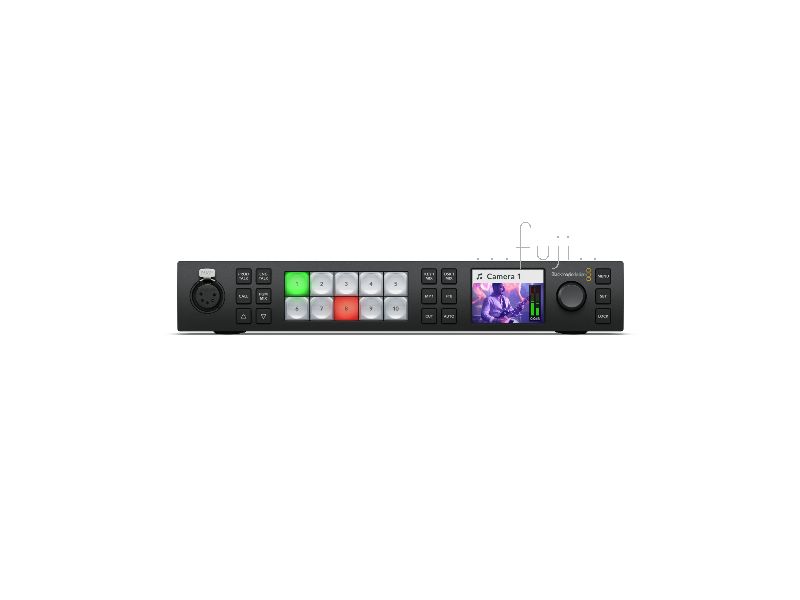

前面板

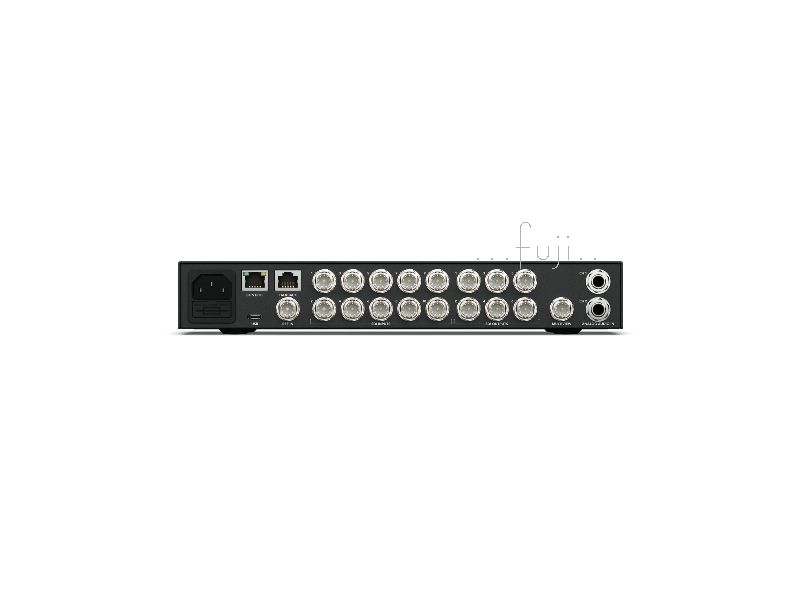

後面板
這款功能強大的1
M/E現場製作切換台包含10個帶格式轉換的3G-SDI輸入，6個3G-SDI輸出，DVE，4個 chroma keyers，16路多畫面分割，媒體播放器，對講和USB WebCam 網路攝影機輸出。
這款2 M/E型號擁有兩倍於1
M/E型號的功能，搭載20個3G-SDI輸入，12個3G-SDI輸出，2個DVE，8個ATEM Advanced
Keyers，2個多畫面分割和1個SuperSource，一共可實現6個DVE。
這款大規模的4 M/E型號擁有兩倍於2
M/E型號的功能，搭載40個3G-SDI輸入，24個3G-SDI輸出，4個DVE，16個ATEM Advanced
Keyers，4個多畫面分割和2個SuperSource，一共可實現12個DVE。
強大的1
M/E現場製作切換台，搭載10路帶格式轉換的12G-SDI輸入、6路12G-SDI輸出、DVE、4個 chroma keyers、16個多畫面分割佈局、媒體播放器、對講功能以及USB
Web網路攝影機輸出。
先進的2
M/E現場製作切換台，搭載20路帶格式轉換的12G-SDI輸入、12路12G-SDI輔助輸出、2個DVE、8個ATEM
Advanced Keyer 、2個多畫面分割以及1個SuperSource，一共可實現6個DVE效果。
全面的4 M/E Ultra
HD現場製作切換台，搭載40路帶格式轉換的12G-SDI輸入、24路12G-SDI輔助輸出、16個ATEM
Advanced Keyer 、4個多畫面分割以及2個SuperSource，一共可實現12個DVE效果。
專為大型現場活動所設計！
ATEM
Constellation切換台系列是演唱會和音樂節等場合的理想設備方案。您可以將攝影機部署在舞臺各處進行拍攝，獲得角度豐富的精彩動感畫面！豐富輸入和DVE也成為實況體育節目的得力助手，以多層畫面合成全方位呈現賽事全程。直播是電視節目製作的快速途徑，強大的內部圖文和多個ATEM
Advanced Chroma Keyer定能助您出色完成複雜多樣的節目製作。與此同時，ATEM
Constellation也是教會活動播出的理想選擇，因為它不僅具備專業製作水準，而且還簡單易用，業餘製作團隊只需稍加培訓即可上手操作！
真正的廣播風格混合特效切換
ATEM Constellation使用專業的節目/預監操作方式，與大型播出機構使用現場製作切換台的方式一樣。也就是說您將與電視行業使用同一類型的切換台。免費的ATEM
Software Control和選配的ATEM Advanced
Panel硬體控制面板都允許節目/預監切換。您可以在預監母線上選擇信號源，確保其正確無誤，然後按下CUT或AUTO按鈕切換播出。這種節目/預監兩步操作模式能
大張降低出錯的幾率！節目/預監操作方式意味著ATEM
Constellation是培訓學生入職廣播電視行業的理想方案！
前面板帶來全面控制
前面板搭載內建控制面板，您只需靠近即可隨時操作ATEM Constellation。ATEM Constellation擁有與ATEM
Mini類似的功能，所以當您需要更大的切換台時，是一個理想的升級之選！此外，前面板控制按鈕與全尺寸面板使用的優質材料一樣，品質相當可靠。您還可以通過前面板控制
去背、媒體和淡入黑場！前面板搭載一個行業標準的5針對講耳麥介面，帶對講控制。通過前面板LCD功能表按鈕還能訪問切換台的幾乎每一項功能，讓用戶的控制不再受任何限制。
多達40個帶格式轉換的SDI輸入！
ATEM
Constellation系列包含擁有多達40個獨立3G-SDI輸入的HD機型，以及擁有12G-SDI輸入的4K機型，且每個輸入都專設上變換和交叉轉換功能。也就是說，任何1080p輸入源都可以轉換成切換台的視訊格式！即使每個切換台的SDI輸入都運行不同的電視格式，所有輸入也會正常工作！在ATEM
4 M/E
Constellation型號上，您還能將來自SDI輸入1到30的1、2、3、4聲道通過兩個MADI數位音頻環通輸出，將切換台輸入音頻交給外部音頻工程師進行混音。SDI介面應用流程
上至24個可自定義SDI輸出
ATEM Constellation系列切換台設有大量完全獨立的輸出。連小型1 M/E型號都擁有6路輸出！2
M/E型號具備12路輸出，4
M/E型號則具備多達24路輸出。這些SDI輸出功能非常強大，因為您可以獨立指派任何SDI輸入或任何內部源到每個SDI輸出。這是把獨立信號指派到舞臺螢幕、母版錄影機和流媒體處理器的理想選擇。SDI輸出還可以用於ISO單獨記錄，讓每台錄影機獲得經過再同步的、擁有匹配時間碼的切換台輸入。所有SDI輸出都含有節目音頻、RP-188時間碼、SDI攝影機控制、Tally和對講信號。
USB WebCam 網路攝影機輸出用於視訊軟體
流媒體直播方面，ATEM
Constellation上的USB-C介面可被識別為 Web網路攝影機信號源。連接電腦後，任何視訊軟體都能順利使用！軟體會把ATEM
Constellation當成普通的 Web網路攝影機信號，實則卻是一台現場製作切換台。這樣就能確保它與任何視訊軟體之間的相容性，以及全解析度1080HD畫質。您可以選擇像Zoom、Microsoft
Teams或Skype等自己喜愛的軟體，以全新的方式呈現專業的多機位製作和廣播級水準！此外，ATEM
Constellation的 Web網路攝影機輸出口還支援如Open Broadcaster、XSplit
Broadcaster等推流軟體！
軟硬體控制，由您選擇
所有ATEM切換台都配備一系列硬體和軟體控制選配方案，而且所有ATEM機型上都可以共用控制面板，從事不同活動製作。ATEM Constellation自帶適用於Mac和Windows系統的免費軟體控制面板。這款軟體可以通過乙太網或USB連接切換台，實現切換台控制、上傳媒體檔、混合音頻以及攝影機控制。需要更強大的切換控制時，可以添加ATEM
Advanced Panel進行專業切換，或者增設 ATEM Camera Control
Panel獲得攝影機控制。您還可以使用ATEM開發人員SDK創建自己的定制化自動化控制方案！
MultiView，標籤、Tally、音頻表齊全
切換台內建的多畫面分割能讓您在一台監視器上查看多路信號源。1 M/E型號包含1個多畫面分割，2
M/E型號有兩個獨立的多畫面分割，4
M/E型號有四個獨立的多畫面分割！所有外部SDI輸入和內部視訊信號源都可以被指派到任何分割畫面上，所有多畫面分割都可以完全自定義，而且能夠單獨設置為4、7、10、13或16個同時的分割畫面。2
M/E型號可以顯示多達32個分割畫面視圖，4
M/E型號可以在4個監視器上顯示多達64個分割畫面視圖！您可以在每個分割畫面上疊加顯示Tally邊框、源標籤和VU表。每個分割畫面上都可以顯示紅色或綠色的Tally邊框，讓您知道哪些信號源正在播出。
ATEM 4 M/E Constellation
HD搭載4路HD多畫面分割輸出，可讓您在4個螢幕上查看來自攝影機、節目、預監輸出等設備多達64個不同的分割畫面！
廣播級轉場，DVE，Stinger，應有盡有！
ATEM Constellation內含海量廣播級品質的原生轉場，比如混合、浸入、劃像等等。所有轉場都可以在系統控制功能表中自定義，可調整邊框顏色，邊框寬度、位置、方向等！ATEM
Constellation切換台搭載強大的DVE轉場數位視訊特效處理器，可製作出將當前畫面擠出螢幕的效果，從而顯示出位於下層的新視訊。DVE還可用於創建圖文劃像轉場。為了避免出錯，ATEM
Constellation搭載了預監轉場功能，您可以在切換播出之前設置轉場！
內建DVE用於視訊特效
ATEM
Constellation擁有最多四個獨立DVE，具體數量視型號而定，您可以調整圖文位置，創建PIP 子母畫面(畫中畫)合成。DVE畫質驚人，並且支持位置、大小和縮放的即時調整。DVE能幫助您創建專業的PIP
子母畫面(畫中畫)效果，並帶有自定義3D邊框、陰影和燈光等效果。這些DVE還可以用來創建無比新奇的DVE轉場效果，通過擠壓和翻轉等效果為節目增添趣味性。您還可以將自定義圖文和DVE轉場結合使用，打造出極具個性的圖文劃像轉場！2和4
M/E型號包含SuperSource處理器，DVE更多！
專業廣播級Talkback對講
ATEM
Constellation配備內建對講功能，能幫助創意團隊在製作全程及時溝通，保持步調一致。對講功能支援5針XLR耳麥介面，通過後面板的RJ12介面還可連接ClearCom或RTS等行業標準對講系統。您將獲得全面的對講控制，包括節目和工程通訊、查聽麥克風回饋到耳機的側音控制，以及節目音頻混合，對整體製作瞭若指掌。ATEM
Constellation還支持使用15和16號SDI通道實現SDI對講，和Blackmagic
Design的攝影機系列建立雙向通訊。您還可以使用13和14號通道作為工程對講專用通道，甚至能將對講麥克風音頻混合到節目中作為旁白使用！
內部媒體池存儲靜格和動態圖形
切換台自帶的媒體池能存儲廣播級品質的RGBA圖文和動畫素材，並可通過兩個或四個媒體播放器即時播放。媒體播放器會在ATEM
Constellation上顯示為額外輸入源，因此您無需為圖文使用其他SDI輸入。內建媒體池能保存圖文供媒體播放器使用，1
M/E型號能保存20張靜格和200格動畫，2 M/E型號能保存40張靜格和400格動畫，4
M/E型號能保存60張靜格和600格動畫。只要使用ATEM Software Control軟體控制，或使用ATEM
Photoshop外掛直接從Photoshop下載，就能輕鬆管理所有媒體文件。
配備全新ATEM
AdvancedChroma
Key！
ATEM Constellation是新聞或虛擬攝影棚製作的得力助手，因為它配備多個ATEM Advanced
Keyers，能獲得高品質色度去背或亮度去背！切換台所配備的 chroma keyers (刪除背景/去背合成)是一項極其強大的工具，它能通過拾色器對背景色彩進行採樣，從而自動生成
去背參數，它能為您帶來精準的邊緣和光斑控制，甚至還有前景色彩校正器來匹配前景層和背景層的風格，力求獲得天衣無縫的合成效果。這個Key也可以用於圖案和DVE去背！1
M/E型號搭載4個ATEM Advanced Keyers，2 M/E型號搭載8個ATEM Advanced
Keyers，4 M/E型號搭載16個ATEM Advanced Keyers。
打造足以亂真的虛擬場景
每列M/E擁有4個上游色度Key，為您帶來創建虛擬場景的理想方案！有了這麼多ATEM Advanced Chroma Keyers，您可以每台攝影機用一個Key，在自定義背景上無縫創建攝影機合成。1
M/E型號擁有足夠的Key來生成四機位虛擬場景！您可以用外部影像處理器製作虛擬場景，或者從媒體播放器和媒體池載入提前渲染好的靜格影像背景，搭建固定機位虛擬場景。您可以設置巨集命令來更改攝影機，並將正確的背景載入到媒體播放器中！有了如此多的靈活性，您可以嘗試不同的攝影棚設置！
強大的SuperSource處理
除了M/E列的DVE之外，2 M/E和4
M/E型號還具備一個強大的SuperSource多層處理器，它擁有4個額外的DVE圖層外加一個背景層，全部可以在ATEM Constellation中顯示為一路額外輸入源。任何切換台的視訊輸入都可以供每個SuperSource
DVE使用，然後再將所有圖層疊加到一起，置於媒體池自定義背景之上。SuperSource功能相當於額外內建了一個多層視覺特效切換台！SuperSource十分適合為訪談制作PIP
子母畫面(畫中畫)顯示，因為您可以在設置特效的同時，騰出主要的DVE用於其他工作。ATEM
4 M/E Constellation還有兩個完全獨立的SuperSource處理器！
多速率SDI用於HD和Ultra HD視訊格式
ATEM
Constellation根據不同型號，最高擁有40個多速率SDI輸入介面，相容所有類型的視訊源。您可以連接HD或Ultra
HD電視格式的設備，包括720p、1080i、1080p和2160p格式。只有多速率SDI技術才能在不同格式之間自由切換，不論在任何地點都能第一時間滿足適應各類工作需要！SDI輸入還可以處理所有視訊輸入上的內嵌音頻和混音工作。節目輸出還包括對講、Tally、攝影機控制資訊。您可以將切換台的任何SDI輸出連接回攝影機，獲得節目返送、攝影機控制和對講。
專業音頻水準，敢為業界先
ATEM Constellation是一款能全方位融入專業現場音頻製作的現場製作切換台！所有SDI輸入都會連接到切換台內建的Fairlight混音器，這款混音器的每路輸入均配備6頻段參量等化器、壓縮器、限制器、門限器和擴展器。ATEM
4 M/E Constellation
HD型號上搭載的兩個MADI輸出能從前30路SDI輸入上分出1、2、3、4號通道，供音頻工程師使用。還有一個MADI輸入允許在混音器裏添加32條外部音頻通道。Fairlight混音器還有額外的輸入，用於混合來自類比輸入和對講麥克風的音頻作為旁白等！
Fairlight專業 Mix混音器
ATEM Constellation內建Fairlight混音器，這使它能輕鬆勝任極為複雜的現場混音工作。這款內部混音器配備最多156個輸入通道，其規模在現場製作切換台內建混音器當中亦屬罕見！音頻從所有SDI視訊輸入解嵌，然後送入混音器。4
M/E型號擁有額外的混音器輸入通道用於MADI音頻輸入。每路輸入均配有高品質6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門，並帶有全面聲像控制。所有這些強大的音頻處理均可通過Mackie相容的ATEM
Software Control軟體控制面板實現操控。
附贈軟體控制面板
ATEM Software
Control是一款附贈軟體，能實現切換台的全方位控制。這款軟體控制面板有著精美設計的軟體介面，能顯示虛擬切換台和參數控制面板，便於隨時進行快速調整。多名用戶可通過乙太網連接到切換台，並且在活動的同一時間操控切換台的不同部分！這款軟體控制面板還能讓您快速進入攝影機控制、混音處理、媒體管理、巨集命令等設置，甚至控制HyperDeck硬碟錄影機。您甚至可將切換台狀態完整保存為一個XML檔，此外媒體池中的所有媒體檔都可以進行備份。這款控制軟體同時支援Mac和Windows系統。
ATEM硬體面板，帶來高速澎湃動力
ATEM Constellation可使用各類控制面板，有七款ATEM Advanced
Panel硬體控制面板型號供您選擇。ATEM Advanced
Panel硬體控制面板系列配有用戶熟悉的行業標準M/E風格佈局。每款控制面板都設有用於功能表控制的內建LCD螢幕，可自定義亮度色彩的優質按鈕，以及一個DVE搖桿和T型推桿，還能設置並觸發巨集命令！所有M/E按鈕列均設有集成式LCD螢幕，可動態回饋輸入按鈕標籤。1
M/E控制面板搭載單個M/E列，2 M/E面板搭載兩個M/E列。1 M/E和2 M/E Advanced
Panel都配有10、20或30輸入按鈕型號。大規模的4 M/E型號配備四個M/E列，每列提供40個輸入按鈕。
另有便攜型硬體控制面板！
ATEM Micro Panel是一款為ATEM Software
Control添加硬體控制的經濟型方案。它搭載的是與ATEM Advanced
Panel相同的高階按鈕，讓您獲得真正的廣播級質感。它還採用帶有節目和預覽按鈕的熟悉佈局。使用SHIFT按鈕後，可獲得多達20個信號源。共設有4個upstream keyers、2個downstream keyers以及巨集命令按鈕，甚至有4個M/E列的按鈕，因此您可以控制大型4
M/E切換台！該型號設有一個推桿，可實現平滑的手動轉場控制，外形低調且非常便攜。ATEM Micro
Panel設有USB-C或藍牙連接，且搭載大型內部電池，是便攜型控制面板的理想選擇。
行業標準的專業攝影機控制
新款ATEM Camera Control
Panel能提供4組行業標準的攝影機控制單元，足以媲美價格數十萬元的攝影機組工作流程！ATEM Camera
Control
Panel秉承便攜設計理念，可放置在工作臺，也可安裝到設備機架上。所有控制命令都會使用SDI攝影機控制協定發送到攝影機上，Blackmagic URSA Broadcast和Blackmagic Studio
Camera系列攝影機均支援這一協定。它能為您提供各項具體控制，包括CCU風格的搖桿和RGB攝影機色彩、主增益、黑電平、光圈等等。各項控制均採用熟悉的廣播級佈局，不論是經驗豐富的操作人員還是職場新手都能快速習慣！
相容Blackmagic攝影機、控制面板和錄影機等設備！
ATEM切換台系列十分強大，因為它們能根據不同需要擴大規模。添加ATEM Advanced
Panel能實現專業級行業標準切換台控制；添加
ATEM Camera Control
Panel則能獲得多達四台攝影機的精準色彩平衡控制。攝影機方面，Blackmagic Studio
Camera是強大的攝影棚攝影機，將Tally、對講和控制統統融入緊湊便攜的設計。母版製作方面，Blackmagic HyperDeck
Studio錄影機系列是理想的選擇，因為它們包含了ProRes、H.264和DNx等常見檔格式。使用UltraStudio或Blackmagic
Web Presenter還能實現串流(流媒體)播放！添加一塊Micro Converter SDI to HDMI
3G轉換器即可進行HDMI監看！
功能全面綻放，絕無隱藏費用！
ATEM不同於其他切換台，所有功能都實實在在，所見即所得。也就是說，它的所有功能都被完全啟用，到手即可開始使用！此外，這款產品的所有功能都無需支付許可證費用，也不必支付月費。這意味著您再也不必擔心在節目開始前的五分鐘忽然被告知許可證即將過期！多畫面分割、SuperSource和DVE以及ATEM
Advanced Keyers等先進功能皆能隨時為您效勞！此外，您還能在不限數量的多台電腦上使用免費的ATEM
Software
Control軟體控制。對於需要多人分工來從事混音、圖文製作、攝影機控制和切換台操控的工作流程來說，這一點至關重要！
ATEM Constellation
大氣磅礴的新生代切換台
ATEM
Constellation系列採用新一代切換台設計，擁有新型技術和龐大功能，足以應對任何製作規模和複雜程度的工作。大規模4
M/E型號搭載40路輸入、24路輸出，以及多個DVE、高級鍵控和多畫面分割等豐富全面的功能，同時兼顧了運行快速、易於操控的優勢。產品正面的控制面板採用和ATEM
Television Studio切換台相似的設計，不僅能為您帶來熟悉的使用體驗，還可確保設備能夠快速升級。
前面板帶來全面控制！
切換台前面板設有小型鍵盤，可提供10、20或40路輸入選擇，並且所有按鈕都採用專業級控制面板的標準進行設計。您可以通過前面板輕鬆實現畫面切換，只要選中一路信號源，再選擇CUT或AUTO即可。切換台設置還提供了Cut
Bus型直接切換模式，該模式下只要一按按鈕就能立即切換。除此之外，您還可以使用前面板的按鈕啟用鍵控和媒體播放器。通過LCD功能表可獲得完整版切換台功能，上下捲動功能表可選擇不同設置，全面操控切換台！當然，較為直觀的切換台操控方法還是使用外部控制面板或免費軟體，但前面板操控無疑是設備調試階段和小型視聽節目製作的首選，更是各種突發狀況下的緊急應對方案。
內建對講功能！
切換台的先進設計還包括它的專業對講功能，因為它能通過SDI攝影機信號結合SDI節目返送信號實現通訊，無需增加額外佈線就能實現對講。通過未使用的15和16號SDI音頻通道可實現與攝影機之間的節目對講信號收發；也可通過13或14號通道獲得單獨的工程對講通訊。前面板設有行業標準5針廣播級耳麥介面，並專設啟用對講功能的按鈕。從事大型播出製作時，還可使用後面板的RJ12擴展介面連接ClearCom或RTS等行業標準對講系統。
明亮LCD螢幕，監看設置兩不誤！
前面板右側設有LCD螢幕、功能表按鈕，以及一個旋鈕，可進入眾多功能表設置。LCD螢幕還能顯示當前節目輸出、音頻電平指標，螢幕頂部還可顯示當前所選聲道的輸入標籤，讓您明確轉動旋鈕時調整的是哪路音頻源。音頻表採用準確可靠的VU表顯示，配以精準的電平指示軌跡和色彩標識，一切均符合VU表參數標準。切換台的功能表不僅可用來操控設備，還能更改切換台的各項設置，如電視標準、多畫面分割設置以及網路IP位址等。
規模龐大的156通道Fairlight混音器！
ATEM Constellation 4
M/E型號蘊含眾多獨特功能，其中之一當屬強大的Fairlight混音器。之所以將這款大型混音器內建到切換台當中，是因為考慮到切換台操作人員除了接收和處理所有視訊信號源之外，還需要處理音頻信號源。有了這款大型內部混音器，操作人員就能直接輕鬆處理所有切換台音頻源了。這款Fairlight混音器40路輸入齊備，並外加2通道模擬輸入、來自媒體播放器的音頻、來自對講麥克風的音頻，以及來自MADI輸入的32路立體聲道的音頻。有了如此周全的設計，音頻處理再不是難題！每路輸入均配有六頻段參量等化器、壓縮器、限制器以及雜訊門等等。
遠端控制實現自定義方案
切換台後面板的乙太網介面支援ATEM切換台控制協定，能實現快速低延遲信號切換。所有ATEM硬體控制面板和免費的ATEM軟體控制面板都使用這一協定，因此您可以將控制面板直接連接到切換臺上，無需使用網路交換機。由於使用乙太網，您甚至還可以遠在海外通過網路實現異地遠端控制ATEM！您可以將多台控制面板同時添加到乙太網內，也可使用開發人員SDK打造自定義解決方案。眾多播出自動化系統都使用簡單快速的串列控制。ATEM
Constellation配有RS-422介面，這一協定在操作手冊中有詳細介紹。
創新超靜音散熱系統
ATEM 4 M/E
Constellation配備創新冷卻系統，能將機型尺寸設計控制在僅占2個機架單位，確保了設備的便攜特性。三台冷卻風扇能提供超強冷卻性能，並可降低轉速緩慢運行，減少風扇噪音，為您帶來安靜舒適的工作環境。這些內部散熱片經過特殊設計，可使散熱氣流得以流暢通過設備各個部件，有效防止湍流的產生，從而進一步減少風噪。所有風道和散熱器都是專為4
M/E型號量身打造，因此這一定制冷卻系統能巧妙契合這款大型切換台的散熱設計。
冗餘電源，國際通用
ATEM 4 M/E
Constellation型號搭載兩個電源供應，每個都能獨立承擔起切換台的運行，為您提供100％冗餘保障。切換台後面板為每個電源供應設立了獨立AC介面，因此您可通過兩種不同的AC電源為切換台供電。即使其中一路AC電源掉電，節目製作依然能夠有序進行。這樣一來，您就可以將其中一個AC介面連接另一路電源、發電機或UPS，擁有強大後盾。這兩個電源供應可自動切換100V到240V範圍的電壓，因此您可將切換台攜帶至全球各地暢通無阻地使用。
想您所想，創意無疆！
ATEM現場製作切換台系列內建多項精彩功能，全面提升您的現場製作標準！該切換台系列具備上游亮度、線性、圖樣及 chroma keyer (刪除背景/去背合成)摳像等特效，以及用於圖示和下橫欄等downstream keyers。此外，它還內建4個媒體播放器和專業廣播級圖文存儲供您選用！ATEM Constellation則包括多達4個DVE，可實現畫中畫特效和激動人心的Stinger轉場。
各種創意轉場內含豐富轉場供您選擇！
ATEM現場製作切換台系列有著種類繁多的轉場，包括硬切、混合、浸入以及劃像等模式。ATEM
Constellation還為您提供基於關鍵格的DVE動態、圖文飛入效果及Stinger動畫特效等！每種轉場都即時生效，您還能全面控制轉場類型、圖案、時長及其他功能屬性。有了這些創意選擇，您定能製作出理想的On Air播出風格，而且還能自由發揮，搭配使用各種特效！
CUT 硬切
硬切是使用極為頻繁的轉場方式！硬切轉場是各類轉場特效中極為常用也是非常簡單的轉場方式，您幾乎時時都需要用到它！當您按下硬切按鈕後，ATEM會立即將預監信號源切換成當前節目信號源。硬切轉場可通過直接在節目母線選擇信號源實現，或者使用常見的方法，按下CUT按鈕來轉換到下一個預監母線上的信號源。
MIX 混合
現場製作中極具美感的轉場就是疊化轉場或混合轉場。從一個視訊源平緩過渡到下一個視訊源，期間兩個視訊源交替漸變，這種轉場方式可輕而易舉的展現出您的製作所要表達和傳遞的情感。您可以按下AUTO自動轉場按鈕來觸發預設轉換時長的鏡頭間混合轉場特效，您可以使用T形推桿來手動操控流暢的現場混合轉場。
WIPE 浸入
浸入轉場和混合轉場類似，也是兩個切換信號源之間逐漸融合交替，但是區別在於浸入轉場時，切換下來的信號源會逐漸融入用於過渡的第三個信號源，然後切換上的信號源會從第三個信號源上緩慢顯現。浸入轉場的過渡信號源可以是任何顏色、任何媒體播放器中的圖文、甚至可以是直播視訊源。使用黑色或白色彩底發生器可帶給您非常優雅的浸入轉場！對於像實況體育這樣有贊助商的現場製作，您可以在播出時使用浸入轉場特效調出贊助商的商標！
DIP 劃像圖案
ATEM現場製作切換台系列內建18種劃像圖案，您能創造出100多種不同風格的劃像轉場特效！使用逐漸擴大的圓形、菱形、方形及更多轉場樣式在視訊源之間完成過渡，使下一個視訊源逐漸顯現。您可以對這些圖案進行反轉、柔化，或者自定義邊框色彩，還能在邊框內插入直播視訊並使用劃像圖案轉場，使三個直播視訊流同時播放！
DVE
ATEM
Constellation視型號不同，搭載多達4個HD和Ultra HD DVE。您可以通過內建的DVE精彩轉場將直播畫面以推移或擠壓轉場從一個攝影機信號切換到另一個攝影機信號。DVE轉場還能實現反復或者倒退效果，為您提供更多轉場選擇。共有多達19種預編程式的DVE轉場供您選擇。使用DVE轉場將會提高所有現場製作的工作效率！
圖文劃像
現場製作時，當您想將贊助商的商標出現在轉場過渡中時，圖文轉場便是理想選擇！使用DVE創建精彩的圖文飛入特效以及商標劃像轉場。您可以利用自帶的外掛功能在Photoshop中創建高解析度圖示，並直接載入到ATEM媒體池中便可使用。使用Photoshop及預乘鍵制作圖文十分適用於製作平滑飛入圖示的高品質效果，當圖示移入螢幕時候，再同時在飛入圖文下方進行隱藏劃像效果完成鏡頭轉場！
Stinger
您可以將直播視訊和動畫圖文以及音效搭配在一起製作出炫目的Stinger特效。當啟用Stinger特效時，動畫會即時通過媒體播放器撥放，並疊加到直播視訊上，通過劃像轉場過渡到下一個鏡頭。直播節目輸出還配有同時混合音效。Stinger特效廣泛用於實況體育播出，因為它可以進行即時畫面撥放並立即回到現場畫面！
全新ATEM Advanced Keyer
合成精彩的多層即時畫面
使用優質 chroma keyer (刪除背景/去背合成)、亮度、線性以及圖案摳像等技術在直播視訊或圖文背景上添加直播視訊、標題、圖文以及動畫。所有ATEM現場製作切換台都含有強大的upstream keyers，用於製作炫目的播出效果！ATEM
Constellation的每級M/E都設有4個ATEM Advanced
Keyer。在4 M/E型號上可以獲得多達16個獨立的 chroma keyers，助您製作出震撼人心的廣播級多層特效！
luma key
luma key有時也稱為self key，因為摳像和視訊影像疊加使用的是一個視訊源。您可以使用從攝影機錄製的現場視訊、事先用HyperDeck錄製好的視訊或者從媒體池中載入的圖文等完成這一keyers。luma key尤其適用於高對比度的影像，比如使用黑色背景的白色元素，這樣您便可以利用顯著的對比來摳除黑色背景並用直播視訊或圖文取代。
Linear Key
Linear Key以兩個源作為填充和鍵信號，製作出清晰銳利的優質視訊畫面！填充信號包含疊加在背景上的視訊，鍵信號包含灰度遮罩用於切出或為填充的區域添加遮罩。填充和鍵信號可以是媒體池中的圖文、現場動態視訊或者來自外部字元發生器或圖文系統的視訊和鍵。
chroma keyer (刪除背景/去背合成)
chroma keyer (刪除背景/去背合成)被廣泛用於每日的電視氣象預報，十分適合即時將直播影像結合在一起獲得銳利優質的畫面效果！通常主持人會站在綠幕或者藍屏背景前， chroma keyer (刪除背景/去背合成)摳像功能可以將綠色或藍色去除，再以其他影像合成，比如事先製作好的視訊或者圖文。ATEM切換台有著多種keyers，您可以即時並同時合成多個直播畫面、預錄畫面、圖文以及 chroma keyer (刪除背景/去背合成)摳像元素。
Pattern Key
各種Pattern Key為您帶來絢麗的轉場效果！ATEM切換台內建18種劃像式樣任您選擇，可以合成直播畫面和幾何影像或合成圖文和幾何影像。Pattern Key讓您能全面控制各類轉場圖案，包括柔化、對稱、大小以及位置，並與轉場區域完全獨立。這意味著您可以使用不同的Pattern Key創建畫中畫效果，輕鬆在各直播攝影機信號源之間轉場，不必再局限於DVE了！
Downstream keyers添加圖示和下橫欄
ATEM Constellation配有4個downstream keyers，您可以插入高品質圖文，例如在直播的節目輸出畫面上添加圖示、台標和字幕等資訊。downstream keyers位於keyers最後幾層，因此可覆蓋在所有切換到主節目的視訊上。此外，您還能使用淨信號輔助輸出輕鬆繞過downstream keyers。換言之，您可以將淨信號錄製作為母版，並使用downstream keyers覆蓋在視訊上作為播出使用。
DVE即時移動、重置大小、調整比例並旋轉直播視訊！
DVE是重大新聞直播製作的理想選擇，您可以在直播間和外景地之間實現現場連線。它能建立畫中畫特效，在一個視訊輸出中同時顯示直播間主持人畫面和外景主持畫面。優質DVE還能讓您控制大小和位置，並有3D邊框、添加陰影和燈光等功能！您可以保存自定義DVE位置，並讓畫面自動進行動畫全螢幕或隨直播訪談結束逐漸拉遠畫面。
內建多畫面分割在單個監視器上監看所有信號，連同標籤、Tally和音頻表！
ATEM現場製作切換台可連接大量信號源並使用Multi
View多畫面分割對其同時進行監看。有了多畫面分割，您可以在一個螢幕上實現多部攝影機畫面、圖文、預監以及多路節目輸出的同時監看。根據不同型號，ATEM Constellation系列搭載最多達到4路獨立的多畫面分割輸出，每路輸出都可以單獨進行自定義，或者變換成單路全解析度多畫面分割信號。每個多畫面分割都可以獨立設置成4、7、10、13或16個分割畫面同時顯示。每個分割畫面上都設有螢幕狀態顯示，並且帶自定義標籤、VU表和Tally信號。
內部媒體播放器
載入直播圖文，免去使用複雜的外部伺服器！
您可以在媒體池存儲廣播級品質的RGBA圖文，隨時準備ATEM媒體播放器撥放時立即調出並使用。在切換臺上，媒體播放器以輸入源表示。您可將畫面以全格視訊轉場過渡到各種圖文，或用於keyers以便疊加在視訊上。媒體播放器支援PNG、TGA、BMP、GIF、JPEG以及TIFF等常用影像格式。先進的4 M/E型號可容納多達60個靜格和多達3200格動畫。
Photoshop外掛從您的ATEM直接創建和載入圖文
ATEM自帶Photoshop外掛，您可以現場創建圖文並立即將它們載入到ATEM的媒體池中。現在起，您只要短短幾秒就可以即時更改直播圖文！大部分圖文設計者都熟知並每天使用Photoshop，如今您也可以擁有和他們一樣充滿創意的技能並運用在您的現場製作上！通過設計創建專業的廣播級圖文，如圖示、下橫欄、計分牌以及其他即時圖文，這些都能從媒體池直接載入。
混音器內建混音器混合攝影機和音頻輸入！
ATEM的內建混音器功能強大，使用便捷！只要在Mac或PC上打開ATEM
Software Control的Fairlight選項卡，即可全面進行多軌道混合功能，並有多個電平表供您參照！您可以結合攝影機和外部輸入音頻，使用電平、平衡、EQ、限制器、壓縮器和擴展器，獲得真正的專業級混音效果。您還能連接到Mackie™標準USB調音臺面板，獲得硬體回饋並檢查自動縮混推子效果以及各項儀錶顯示。
SuperSource
先進的2 M/E和4 M/E Constellation型號內建高品質SuperSource圖層！
先進的2 M/E和4
M/E Constellation型號內建高品質SuperSource圖層！除了4個完整的M/E、keyers和DVE之外，您還能獲得8個獨立的DVE通道，以便調整並放置來自現場攝影機畫面、視訊撥放畫面、播出圖文等。SuperSource功能相當於再內建了一個多層視覺特效切換台！這樣，您就可以使用來自8個不同地點的衛星視訊信號進行多機位節目製作或畫中畫直播！
多種電視格式切換電視格式以適應各地製作要求。
ATEM為您的工作帶來了巨大的靈活性，讓您隨時以各種電視格式進行工作！您可以輕鬆勝任目前大部分現場製作所使用的HD格式，而且還能根據需要隨時應對Ultra
HD格式。ATEM Constellation 4K型號設計成熟，幾乎支持所有HD、Ultra
HD電視格式，因此您能以如今使用的HD電視格式製作，並可隨時轉到Ultra
HD以備未來製作所需，無愧為具有前瞻性的優良設計！
強大的巨集命令秒速完成設置和自動觸發操作！
巨集命令是一種強大而快捷的操控方式，它可以將ATEM切換臺上一系列精準定時的複雜操作自動化。只要通過ATEM軟體或硬體控制面板就可以記錄一連串包括keyers特效在內的不同視訊源間的轉場，以及混音器調整和攝影機控制設置等更多操作命令。巨集命令會被保存為XML檔，通過標準文本編輯器就可以對其進行編輯，因此您可以將它們組合在一起從而構建出現場製作過程中手動執行所無法做到的一連串複雜操作！也就是說，您可以為節目製作創建獨一無二的視覺效果，這些效果能夠被立即調用，並可在切換台間複製和反復使用！
ATEM Software Control
先進高效的現場製作切換台控制軟體！
ATEM Constellation可通過前面板直接使用，也可通過其自帶的Mac版或Windows版ATEM
Software Control免費軟體實現控制。ATEM
Software Control能為您提供更為豐富的控制和創意選擇！這款軟體能實現各路視訊源的即時切換，將圖文載入到媒體池，使用各類轉場及Key，還能更改切換台各項設置並混合音頻。從事較大規模的現場製作時，您還能讓多位工作人員都安裝這款軟體，同一時間合作完成製作任務！
介面，美觀而直觀
ATEM
Software Control軟體的介面設計專為快速而準確的操控所設計。它分為不同頁面，易於您查找切換台的每一項主要控制，例如操控、音頻、巨集命令、媒體以及錄影機控制等。切換台頁面採用您熟悉的佈局，合理設計了源按鈕、轉場控制和Key等操作項的位置。此外，切換台頁面還設有多個設置面板，可用來調整轉場、Key以及媒體播放器。媒體頁面能用來管理您的所有圖形檔，並且將它們載入到切換台，而音頻頁面則能用來控制其內建的多通道Fairlight混音器。
切換台
調整切換台設置，執行現場硬切，調整Key，應用轉場，疊加圖文等各類操作。
媒體
上傳RGBA靜態圖和動態媒體檔。圖文可作為標題、台標、下橫欄等資訊使用。
音頻
專業的Fairlight混音器，配備推子、6頻段EQ、壓縮器、限制器等眾多功能！
攝影機
通過連接支持的Blackmagic Design攝影機的SDI返送信號，全面控制攝影機並調色。
切換台控制
全方位虛擬控制面板！
ATEM能為您帶來高效現場製作工作流程！節目母線會始終處於直播狀態，可直接切換信號源。因此當您選定信號源之後，它就會立即進入播出狀態。您還可以充分利用它先進的預監母線，完成各項選擇並在將信號畫面切入播出之前在監視器上進行預監。確認即將播出的內容準確無誤後，只需輕輕一按Cut按鈕或Auto按鈕，即可將畫面轉入直播！預監母線可事先確認下一個轉場的信號源，讓您可以充滿自信地控制現場製作。
轉場控制
轉場控制區塊可提供快捷控制，讓您快速選擇轉場風格，並在現場製作的時候即時設置時長。您可以先選定混合、浸入、劃像或者甚至DVE轉場，當需要切換信號源的時候再使用Auto按鈕立即觸發轉場，或使用漸變推桿全面手動轉場！
轉場設置
ATEM
Software Control能讓您快速進入所有轉場設置，進行精確的調整，然後將畫面信號切入播出！轉場設置面板可提供類型豐富的調整。只需選擇轉場類別，然後對其各項參數進行調整即可。有了如此豐富的選項，您定能創作出流暢的畫面過渡！
Upstream Keyers
軟體控制擁有精準的調整操控，可快速獲得無縫去背。綠幕和藍幕背景並非完美無瑕，因此擁有強大的Key控制，您就能更準確地處理包括色彩、溢出及光斑抑制、前景調色等Key參數在內的各類操作！
Downstream Keyers
ATEM Constellation配有上至四個Downstream Keyers，可以將各類台標、徽標和下橫欄等添加到節目輸出畫面上。只需將帶有Alpha通道的PNG、TGA、BMP、GIF、JPEG或TIFF影像載入到媒體池中並發送到媒體播放器即可用於
去背！此外，對於圖文、標題、短時動畫和片段來說，Downstream Keyers也是理想之選。
自動轉場
您可以自定義轉場時長，然後使用Auto按鈕獲得流暢而準確的定時轉場。當啟用Auto按鈕時，切換各路信號源將自動添加畫面轉場。Auto按鈕可用於混合、浸入、劃像、DVE等眾多效果！當設置為節目/預監切換風格時，它還可以自動更改為觸發轉場。
DVE設置
ATEM Constellation的DVE功能遠不止畫中畫效果，因為可以用它來打造DVE轉場！ATEM Software
Control軟體中的轉場設置面板能讓您準確控制所有DVE轉場選項，並且有超過18種精彩的DVE轉場風格，為您的製作平添無限新意。DVE轉場還具有反向效果！
預監轉場
預監轉場可預覽複雜的多層綠幕去背，確認無誤後再切入播出！預監視訊可通過輔助輸出或多畫面分割顯示。如果您希望確認轉場效果後再將畫面轉入播出狀態，預監轉場就是理想選擇！
淡入黑場
淡入黑場按鈕（FTB）十分適合在節目的開頭和結尾，以及中間插播廣告的時候使用，它能夠將所有圖層一起以淡入或淡出黑場。淡入黑場位於切換台的最後一層，它能確保所有視訊和圖層以及所有信號源，乃至音頻，都在同一時間整齊劃一地同步淡出！
Camera Control 攝影機控制
ATEM Constellation能直接通過ATEM Software Control軟體提供全面的攝影機控制。只要將Blackmagic
Studio Camera、URSA Mini或URSA Broadcast攝影機連接到您的ATEM Constellation，就能獲得全面攝影機控制！所有攝影機的控制通訊都通過切換台的SDI輔助輸出發送至攝影機的PGM輸入。可控選項包括Tally燈、白平衡、ISO和快門，以及支持鏡頭上的光圈、對焦和變焦功能。攝影機內建DaVinci一級調色工具，其操控效果遠超普通意義上的攝影機色彩平衡處理。攝影機控制可選擇傳統CCU或DaVinci調色，然後添加ATEM
Camera Control Panel。
媒體頁面
簡單地一拖一放，就可以在切換台中使用媒體檔了！
媒體播放器
ATEM Constellation搭載上至4個媒體播放器，可用於播放存儲在媒體池中的靜格和動畫。您可以使用PNG、TGA、BMP、GIF、JPEG、TIFF以及視訊檔，用於帶Alpha通道和音軌的動態播放。帶有Alpha通道的檔則可作為台標、下橫欄、標題、甚至Stinger等元素使用！
媒體池
通過ATEM Software Control，您可以把RGBA靜格圖文檔和全動態視訊檔拖拽進ATEM Constellation。然後您可以播放並選擇將哪些片段或靜格通過媒體播放器作為視訊源呈現給切換台。您可以使用附帶的Photoshop外掛將圖文直接傳輸給切換台。
音頻頁面
多通道混音器，盡顯專業品質！
ATEM Software
Control自帶多通道Fairlight混音器，可供您單獨調整所有音頻輸入的電平和平衡。這款內部混音器的SDI輸入可提供多達80個音頻通道。ATEM
4 M/E
Constellation 的MADI輸入還能額外再提供64個音頻通道。每路輸入均配有獨立的6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門，並帶有全面聲像控制。每路音頻輸入都提供音頻表顯示，讓您時刻查看所有信號源的電平。按下按鈕可以打開每個信號源的音頻，並且啟用音頻跟蹤視訊（AFV）。此外，更有一個主推子可用來調整輸出到視訊的節目音頻終混。
參量等化器
出色的等化器是保證播出音質的秘密武器！產品內建的Fairlight混音器為每一個輸入通道均配有6頻段參量等化器。您可以單獨調整6個頻段，對聲音進行增強、變厚、變薄等處理。這意味著您可以單獨調整麥克風輸入，使其變得清晰易聽，同時確保其他輸入不受影響。
動態處理
產品內建的Fairlight混音器還為每一個音頻輸入通道均配有高品質壓縮器、限制器、擴展器和雜訊門。壓縮器和限制器能有效防止麥克風電平出現音量過高和失真的現象；雜訊門可消除麥克風的背景噪音；動態處理能讓整體混音中各個通道的處理變得易如反掌！
切換台設置
快速自定義，節目製作更容易！
使用ATEM Software
Control軟體可輕鬆完成新專案的設置和前期準備工作！切換台的各項設置佈局十分合理，能便於您進行快速更改。您可以將ATEM Constellation設置成任何720p HD、1080p HD和1080i HD視訊格式。使用外接硬體控制面板或ATEM
Software Control時，您還可以自定義輸入標籤來明確區分各個信號源。此外，多畫面分割也可以實現包括節目/預監佈局、音頻表等的自定義設置！您還可以控制HyperDeck獲得遠端觸發功能，並將它們用於動態媒體播放！
各項設置，即時調用
ATEM Constellation能隨時快速保存切換台設置，供您即時調用！切換台狀態會被保存為XML檔，因此您還可以對其進行編輯加以更改。如果您從其他ATEM切換台轉換到ATEM
Constellation，可以使用來自其他任何ATEM切換台機型的XML設置，甚至ATEM Mini
XML設置檔，就是這麼簡單！您可以根據需要在任何時候保存切換台狀態，也可以對ATEM
Software Control進行設置，讓它每隔一段時間執行自動保存，較早的檔版本也都會完整保留下來。保存切換台狀態時，您不僅能保存其各項設置，還能保存媒體池中的所有內容！
創建巨集命令
巨集命令可自動化一系列複雜而連貫的切換台操作，而這些往往在現場製作過程當中是非常難做到的，因為您必須手動按下多個按鈕。您可以把幾個畫面源之間的轉場、去背特效、圖文等資訊記錄下來。只要打開巨集命令視窗，選擇記錄按鈕並像平時一樣操作切換台就可以實現。您的操作會自動存儲在ATEM
Constellation當中，還可以保存為XML檔，供您編輯併合並多個巨集命令。要使用某個巨集命令時，只要按對應的巨集命令按鈕即可！而且，外部硬體控制面板也具備巨集命令功能，因此您可以在ATEM
Software Control以及多個位置觸發巨集命令。
HyperDeck控制
ATEM Constellation可實現與Blackmagic
HyperDeck Studio錄影機的無縫合作，讓您在直播節目中使用預錄片段！您可以連接多達4台HyperDeck作為信號源，還能查看到每台HyperDeck上的片段列表，選擇某個片段進行切換並預卷，然後隨時播放。這一功能非常適合將預先錄製好的畫面資料、廣告以及演職員滾動名單添加到現場節目製作當中！安裝部署一台HyperDeck，就能在各類活動現場播放廣告片，並且全部使用HyperDeck控制和巨集命令實現自動化！HyperDeck還可以生成饒有趣味的背景用於音樂視訊，或者生成動畫背景將人物
去背添加在上層，並且全部同步進行！
多用戶操控
製作大型現場活動，比如體育活動、音樂會、教堂禮拜，以及教育類活動等，都需要一支有著精湛技術的製作團隊，一眾創意人士展開無縫協作。ATEM
Constellation搭載乙太網介面，因此能同時使用多個控制面板。您可以在多台電腦上運行多個ATEM
Software Control，讓多名工作人員分別進行畫面切換、媒體管理、音頻混合、攝影機控制等工作，各司其職並且互不干擾。從事大型直播活動時，您還可以添加硬體控制面板獲得優化高效的工作流程。除此之外，您還可以通過網際網路遠端運行軟體，不論相隔多遠也依然能運籌帷幄！
ATEMAdvanced
Panel系列
專業廣播級工作流程的得力助手！
如果要獲得高階專業的控制，請添置選配的ATEM Advanced Panel系列硬體控制面板！ATEM
Constellation可通過軟體控制面板實現操控，而使用ATEM Advanced
Panel硬體控制面板更能讓您效率倍增！ATEM Advanced Panel硬體控制面板可充分釋放ATEM
Constellation的強大潛能，解鎖海量控制，助您實現更為複雜的特效製作。而且，它有著極具手感的廣播級高品質按鈕、旋鈕和T型推桿，足以讓您同時獲取切換臺上的所有功能。試想使用4
M/E型號可同時操作所有M/E功能，在ATEM Constellation切換臺上可為每路SDI源都搭配一個輸入按鈕！
三款強大的ATEM
Advanced Panel型號！
ATEM 1 M/E Advanced
Panel 10
該型號配有單個M/E列，包括10個輸入按鈕和1個系統控制LCD螢幕，還有用戶可自定義色彩及標籤的LCD。此外，該型號還配有DVE搖杆和T型推杆。
ATEM 1 M/E Advanced
Panel 20
大型1 M/E硬體控制面板，搭載20個輸入按鈕和2個系統控制LCD，並且添加多個按鈕，可控制4個upstream keyers、4個downstream
keyers以及4個M/E列。配有搖杆和T型推杆。
ATEM 1 M/E Advanced
Panel 30
龐大的1 M/E硬體控制面板，搭載30個輸入按鈕和3個系統控制LCD，並且添加多個按鈕，可控制4個upstream keyers、4個downstream
keyers以及4個M/E列。配有搖杆和T型推杆。
ATEM 2 M/E Advanced
Panel 20
這款規模較大的型號配有兩個M/E列，每列提供20個輸入按鈕。兩個M/E列分別單獨設有一個系統控制LCD。該型號有8個可自定義標籤的LCD，每列均設有選擇母線。
ATEM 2 M/E Advanced
Panel 30
專業級2
M/E硬體面板，每列設有30個輸入按鈕，以及3個獨立的系統控制LCD螢幕，其中每列1個。可提供8個能自定義標籤的LCD螢幕，每列包括單獨的選擇母線。
ATEM 2 M/E Advanced
Panel 40
專業級2
M/E硬體面板，每列設有40個輸入按鈕，以及4個獨立的系統控制LCD螢幕，其中每列1個。可提供8個能自定義標籤的LCD螢幕，每列包括單獨的選擇母線。
ATEM 4 M/E Advanced
Panel 40
該型號是ATEM 4 M/E
Constellation的理想搭檔！該型號配備4個M/E列，每列擁有40個輸入按鈕，並設有4個獨立的系統控制LCD。32個LCD設計可方便您對每列上的每個按鈕進行自定義！
為現場製作提速！
有了ATEM Control Panel硬體控制面板，製作從未如此簡單有趣！
選擇信號源
將攝影機信號即時切換到直播！
ATEM Constellation的設計旨在為您提供先進的現場切換工作流程。其內部分別設有節目和預監母線，可用來進行快速準確的信號源切換。您可以通過輔助輸出或在多畫面分割上查看所選擇的預監母線。然後，只要在控制面板的預監母線上進行選擇，畫面就會出現在預監螢幕上，供您先查看信號源，再將其切入播出。接下來，只要按下Cut或Auto按鈕，就能將信號源切入直播！此外，您還可以切換節目母線上的信號源，這樣就可以立即將它們切入直播！
轉場控制
選中並自定義轉場
為每個轉場專門分配一個硬體按鈕，獲得全面的轉場控制！當您選擇轉場類型時，系統控制LCD螢幕會顯示相應轉場的選項，您無需在複雜的功能表中進行導航就能更改其各項參數。這是一項即時可用的功能，它能為您提供諸多切換方法。只需在預監母線上選中一個新的信號源，按CUT執行硬切轉場，或按AUTO執行所選的混合、浸入、劃像或DVE轉場即可！您甚至可以直接在節目母線上進行切換。有了ATEM
Advanced Panel硬體控制面板，您將獲得豐富而全面的控制，所有轉場類型盡在掌握。
混合、浸入或者劃像，甚至精彩的可編程DVE和Stinger動畫轉場等各種特效，一按按鈕即可實現！
轉場風格
混合、浸入、劃像、DVE，應有盡有！
ATEM切換台系列能為您提供大量轉場風格！混合轉場能像NLE交叉疊化一般流暢地混合信號源。產品自帶標準SMPTE劃像，並且提供邊緣柔化控制，可獲得平滑優美的轉場，生動效果更勝交叉疊化。浸入轉場可營造出浸入色場的效果，由於它還可以選擇浸入到任何視訊源，因此能創建出獨具創意的精彩效果！DVE轉場則可以使用DVE創建炫目的移動效果，將前景畫面進行整體移動！除此之外，您還可以將DVE和媒體池中的靜態圖結合使用，打造出精彩的圖文劃像效果！T型推桿還可以手動調整轉場的位置，實現全方位控制！
全面控制劃像、對稱、柔化等效果，並調整彩色邊框寬度和柔化程度。
劃像轉場
將劃像變得激動人心！
對參數進行設置後，平平無奇的劃像轉場也能華麗變身成為令人稱奇的精彩效果！您可以直接在LCD上選擇劃像圖案，也可以添加大量自定義效果來滿足製作風格的需要。可供調整的參數包括對稱性、柔化程度、彩色邊框的寬度和柔化程度，以及劃像中心的位置等等。您甚至還可以使用專設的搖桿來精準設置具體的劃像圖案位置！
上下移動內建搖桿可調整DVE位置，轉動搖桿則可改變畫面大小比例！
DVE轉場
種類繁多，令人大開眼界
ATEM Advanced Panel硬體控制面板設有搖桿，非常適合用來放置DVE獲得自定義畫中畫特效。搖桿可準確設置轉場的位置，旋轉旋鈕則能調整DVE大小。您可以使用多功能旋鈕和LCD螢幕功能表來調整DVE的位置、大小以及燈光和下拉陰影等其他參數。同時，DVE還能設置為使圖文飛入畫面，或選擇任何一個預先設計好的推移和擠壓等轉場效果。
精確的控制旋鈕可快速完成準確無暇的 chroma keyers (刪除背景/去背合成)去背，用於多層特效。
Key操作 獲得精細的綠幕去背
系統控制旋鈕十分適合在進行 chroma keyers (刪除背景/去背合成)去背時使用，從而對各項參數進行精細調整以獲得銳利乾淨的邊緣，獲得無縫的多層合成效果。使用軟體控制時，您需要查看用戶介面，但ATEM
Advanced Panel硬體控制面板設有多個控制旋鈕，可以一邊用它們來調整Key參數，一邊查看即時視訊輸出，確保去背效果令人滿意。只有一邊查看視訊，一邊細微調整Key設置，才能確保
去背效果令人滿意。
T形推桿符合人體工學，讓您實現手動轉場，密切配合現場表演！
漸變推桿 手動混合各類轉場
精彩的現場表演常常需要使用手動轉場控制。T型推桿的設計符合人體工學，讓精彩轉場與現場表演渾然一體！有的現場活動需要您有敏銳的觸覺，在現場活動氣氛的起承轉合中把握轉場的恰當時機，還需要和攝影師以及各位搭檔保持同步並默契配合。ATEM Constellation在表演中扮演的是指揮家的角色，它會隨製作的逐漸展開和深入來操控全局。
自動轉場可應用到各種轉場效果，並可預先編程，時長可介於1到250格之間，是獲得攝影機畫面之間平滑切換和混合的理想之選。
自動轉場
精彩，精準！
自動轉場按鈕位於控制面板漸變推桿下方。選擇自動轉場按鈕可立即執行您設置好的轉場類型。這樣能在觸發轉場操作之前確保您正確選擇信號源和轉場類型，始終明確掌握接下來的流程，從而大張減少播出失誤的幾率。自動轉場可經過編程，將時長控制在1到250格，這麼做的好處是讓節目中的每個轉場都整齊劃一。
1 M/E硬體控制面板專門配有預監轉場按鈕，便於將信號畫面切入直播之前先預覽下一個轉場加以確認。
預監轉場
播出期間模擬效果
硬體控制面板具備比ATEM
Constellation前面板更豐富的功能，它包含十分實用的預監轉場按鈕，能讓您先模擬轉場效果，確認後再切入播出！PREV
TRANS按鈕能在預監視訊輸出或ATEM Constellation型號的多畫面分割螢幕上顯示結果，有助於防止直播轉場準備期間發生錯誤。預監轉場能極為有效地確保複雜轉場和多層Key效果的準確設置。
淡入黑場 收尾也要乾淨俐落！
控制面板上內建的淡入黑場按鈕可控制切換台的所有輸出！選擇淡入黑場（FTB）按鈕可將節目輸出以預設轉場時長平滑淡入黑場。FTB位於所有處理的最後一個環節，因此能確保所有視訊層同時淡出。您還可以選擇在觸發FTB的同時讓音頻也逐漸淡出，十分適合製作節目的開頭和結尾，或者在節目間隙插播廣告。FTB還包含按鈕保護，可以防止意外觸發功能！
搖桿
精確控制DVE
使用搖桿移動螢幕上的各類圖文元素。三軸搖桿控制可用來調整劃像圖案的X、Y和Z位置並放置ATEM Constellation的DVE。用搖桿控制DVE是放置直播視訊畫中畫的理想途徑。縮放大小比例、調整上下左右位置以獲得令人滿意的畫中畫特效。您還可以使用搖桿來移動DVE並輸入開始和結束的關鍵格螢幕位置來自定義您的動畫DVE動態效果。
系統控制
使用功能表更改切換台設置！
您可以直接通過系統控制LCD實現全面操控。每塊系統控制LCD都設有小型鍵盤，上面的每個按鈕均可直接啟用相應的功能，此外還有LCD、旋鈕和多功能按鈕控制。只要按下小型鍵盤按鈕就可以看到參數顯示在大尺寸LCD螢幕上，再使用多功能按鈕和旋鈕可更改每項設置。操作就是這般簡單快捷！產品提供了幾百個切換台參數，可用於Key、轉場選擇、DVE、彩底發生器，以及切換台視訊格式、多畫面分割設置，甚至輸入按鈕重映射等！您甚至可以保存和調用10個面板設置並將其保存在該控制面板中！此外，2
M/E型號設有2套獨立的系統控制功能表，而4 M/E型號則搭載4個獨立的系統控制LCD螢幕！
按鈕位於選擇母線上，可用來快速設定輔助輸出，只需按下按鈕就能即時切換信號源。
一鍵更改視訊輸出
除了輸入按鈕，每列M/E還設有專門的選擇母線，可指派視訊進行處理，並將源選擇到輔助輸出上。有了如此多的輔助輸出，您可以將任意源選擇到任意輸出上，就好像一台SDI矩陣。選擇母線位於ME按鈕列上方，便於您通過單個按鈕來更改源，使用簡單快捷。除此之外，產品還提供標籤顯示，讓您時刻明確每個按鈕所對應的信號源。選擇母線還可以直接選擇輸入用於像Key和DVE等其他內部處理。只有選擇母線可讓您內部指派信號並立即通過輔助輸出！
媒體播放器
圖文和標題的好管家
您可以在控制面板LCD功能表的媒體池中選擇靜格，只要按媒體按鈕就能獲取媒體播放器，並且選擇將該影像作為視訊源發送到媒體播放器。通過滾動媒體池影像列表可選擇任何載入的靜格，列表會顯示每個影像的原始檔案名，讓您在同一個控制面板中就可以直接快速更改靜格和標題，再也不用只為了更改標題而更換控制面板了。
強大的自定義巨集命令
一鍵觸發！
ATEM Advanced
Panel硬體控制面板的另一個優勢是內建巨集命令，您可以用它來記錄自定義巨集命令，然後通過按鈕一鍵觸發。這樣一來，您就無需使用電腦來觸發巨集命令了，因為您所使用的硬體控制面板就能實現這一功能。由於巨集命令都存儲在ATEM Constellation上，所以當您對某一條巨集命令進行編輯或更改後，操作改動就會出現在所有連接的硬體或軟體控制面板上。每個巨集命令按鈕設置為觸發不同的巨集命令，按鈕下方的LCD小螢幕會顯示該按鈕所指派的巨集命令。
自定義控制選項
不論身在何處，都能控制ATEM切換台！
由於ATEM Constellation包含標準乙太網介面，您可以利用這一介面實現遠端控制。ATEM Advanced
Panel硬體控制面板、ATEM Camera Control panel及Mac和Windows系統下的ATEM
Software Control都可以通過乙太網連接至ATEM
Constellation，您可以根據需要搭建各種面板組合，獲得理想的控制設置。也就是說，您可以同時且並行使用多台控制面板。這些控制面板可分佈各地，讓您足不出戶就能遠程控制ATEM Constellation！
軟體
有了軟體控制，您除了可以本地控制ATEM之外，還能通過網際網路在任何地方遠端控制！
網路
將任何硬體和軟體切換台控制同時配合使用，即可組建成適合多用戶操作的工作流程。
免費SDK
購買ATEM切換台即可獲贈我們的軟體發展工具包，自定義您的專屬解決方案！
ATEM Micro Panel 便攜型硬體控制面板！
ATEM Micro Panel是一款為ATEM Software Control添加硬體控制的經濟型方案。它搭載的是與ATEM Advanced
Panel相同的高階按鈕，讓您獲得真正的廣播級質感。它還採用帶有節目和預覽按鈕的熟悉佈局。使用SHIFT按鈕後，可獲得多達20個信號源。共設有4個upstream
keyers、2個downstream keyers以及巨集命令按鈕，甚至有4個M/E列的按鈕，因此您可以控制大型4
M/E切換台！該型號設有一個推桿，可實現平滑的手動轉場控制，外形低調且非常便攜。ATEM Micro
Panel設有USB-C或藍牙連接，且搭載大型內部電池，是便攜型控制面板的理想選擇
ATEM Camera Control Panel遙控四台攝影機，一台控制面板就能做到！
ATEM Camera Control Panel是一款專業打造的廣播級攝影機控制設備，它將ATEM Software
Control的軟體功能進一步延伸，並添加了高品質按鈕，操作起來更加快捷。配合使用Blackmagic Studio
Camera、URSA Mini Pro及URSA Broadcast攝影機時，ATEM Constellation支持攝影機控制，能獲得全方位遠端攝影機控制。該控制面板只需一名操作人員就能進行監看並調整黑電平、增益、色彩平衡、快門速度等一系列廣泛的攝影機參數，從而讓攝影師將更多精力投入到取景構圖及鏡頭構圖等更為重要的任務上。此外，這款控制面板適用於所有ATEM切換台型號！
ATEM Constellation可與新款Blackmagic
SDI攝影機搭配使用，這些攝影機具有攝影棚攝影機功能，可進行遠端控制！因此，您可以獲得遠端攝影機控制、Tally提示燈以及內建DaVinci調色工具。所有控制都通過切換台輔助輸出連接至攝影機PGM
SDI輸入，讓您可以經由單根SDI線纜從切換台通過廣播控制指令來控制攝影機！這意味著您可以遠端控制攝影機設置，以及支援鏡頭上的對焦、光圈以及變焦操作。Pocket
Cinema
Camera內附DaVinci一級調色工具，能為您帶來比簡單CCU控制更為精細的操控選項，在攝影機內進行全方位調色，令畫面呈現電影質感！
控制多台Blackmagic Pocket
Cinema Camera一人可同時操控多達4台攝影機！
從事現場製作時，各機位畫面之間相互匹配、擁有良好的色彩平衡至關重要，因為當您切換不同攝影機畫面時，它們必須具備一致的觀感。ATEM
Camera Control
Panel在一塊控制面板上配備4個攝影機控制器，因此四台攝影機同時盡在掌控。使用四台以上攝影機進行製作時，您可以快速更改每個CCU通道所控制的攝影機，從而依然可以通過單台控制面板全面控制。每個攝影機控制器均設有LCD螢幕，並配備多功能按鈕和旋鈕，提供有全套傳統CCU控制，攝影機狀態一目了然。
場景及攝影機控制
每個攝影機控制的頂部設有用來更改攝影機設置的工具，還能保存並調用場景預設。在戶外日光等光線條件多變的環境下進行工作時，遠端調整重要的攝影機設置就變得尤為重要，有了這些設置，您就能根據場景的變化來快速調整攝影機。這一部分的控制包括主增益、白平衡、快門速度等！
白平衡
觸發攝影機的自動白平衡功能，快速獲得理想的白平衡。
載入場景
保存並調用場景預設，是每日相同環境下開展常規工作的好幫手！
主增益
提升感測器的感光性能，更好地應對環境變暗或者需要更多景深效果的情況。
快門速度
設置攝影機的快門速度，較慢的快門速度也可以在昏暗拍攝條件下提升亮度。
彩條
為所選攝影機輸出彩條。設置調試新的工作時，彩條會很有幫助！
增益和消隱脈衝電平控制
中間部分是獨立的RGB控制，可用來調整攝影機色彩，更好地呈現畫面中的亮部和暗部。由於Blackmagic攝影機具有攝影棚功能，自帶完整版DaVinci
Resolve一級調色工具，您在攝影機內部就能獲得綜合全面的色彩掌控。這些紅、綠、藍控制可用來調整亮部和暗部，讓您準確匹配多機位元畫面，確保獲得色彩一致的無縫畫面切換。經驗豐富的攝影機控制員經常會使用一個技巧，就是只調整紅色和藍色通道，這樣就能在不過多偏離原本準確色彩的前提下添加或移除紅藍色調！
白平衡
單獨設立RGB控制，可調整畫面中的亮部。
黑平衡
單獨設立RGB控制，可調整畫面中的暗部。
鏡頭與光圈控制
面板的下方設有各項常用控制，並配有清晰易讀的大字體攝影機編號，並且在攝影機處於播出狀態時會顯示紅色高亮加以提示！攝影機的主要控制工具就是高品質專業搖桿，上下移動它能精確調整光圈開合，旋轉旋鈕則能控制主黑電平。這與廣電行業所使用的攝影機控制方式完全一致，擁有專業級用戶介面，是各類高階直播車或者棚內應用的理想培訓工具。此外，產品還專設CCU鎖定按鈕和網路及錯誤提示。
光圈控制
使用搖桿來調整光圈和主黑電平。上下移動可調整光圈，轉動可調整黑電平，按下可進行監看。
光圈上限控制
如果要防止使用不同鏡頭類型時光圈過於敏感，您可以降低調整範圍。
鎖定控制
為防止意外觸碰攝影機調整，您可以鎖定光圈和主黑電平控制。
主黑電平
這一提示燈可回饋在遠端攝影機上所應用的主黑電平調整。
啟用面板
如果您為所有攝影機設置了理想的色彩匹配，此時就可以鎖定所有面板調整。
狀態燈
在ATEM Constellation上，這些提示燈可顯示網路狀態以及SMPTE光纖攝影機連接情況。
預監
可將攝影機信號切換到輔助視訊輸出，無需按下搖桿就可實現。
攝影機編號
大字體攝影機編號顯示，讓您明確哪台攝影機被分配到哪個通道，並且在處於播出時亮起紅燈加以提示！
CALL按鈕
可在攝影機上閃爍Tally燈，提示攝影師您想要與之對話。
擴展您的製作流程與ATEM Control Panel默契合作！
為ATEM Constellation添加ATEM Camera Control
Panel非常簡單，因為所有網路設置都已指派完成，您只要使用乙太網線直接將ATEM Camera Control
Panel連接到切換台的乙太網介面即可。ATEM控制面板配備環通乙太網連接，方便您環通連接多個面板。有了乙太網，您還可以通過網路連接多台ATEM
Camera Control Panel和ATEM Advanced
Panel硬體控制面板，獲得自定義和專業級廣播製作攝影棚功能。奔波於各地外景工作時，您還能把控制面板用於各類ATEM切換台型號，以滿足不同的製作需要。
真正的廣播級攝影機控制ATEM Constellation切換台，小身形蘊含大智慧！
儘管ATEM Constellation採用緊湊2RU設計，但內部功能依然面面俱到！ATEM Constellation是一款功能強大的切換台，添加ATEM硬體面板後可提供給您世界各地電視臺所使用的專業級工作流程。如果您從事有償工作，需要一套專業的製作系統來開展教育活動，或者只需要用到硬體控制面板的操作速度，ATEM
Camera Control Panel便值得一試。ATEM Camera Control採用傳統CCU控制，具備一定廣電工作經驗的人士可以快速上手操作。如今，創業公司和教育機構也可以使用專業級廣播切換台了！
介面
視訊輸入介面總數
10
視訊輸出介面總數
6
SDI速率
1.5G, 3G, 6G, 12G
音頻輸入介面總數
2 x balanced 1/4 inch Jack,
1 x 5 pin XLR Talkback.
音頻輸出介面總數
1 x 5 pin XLR Talkback.
SDI音頻輸入
16 Ch embedded audio on all SDI inputs.
SDI音頻輸出
16 Ch embedded audio on all SDI outputs.
時間碼介面
無
同步輸入
Tri-Sync or Black Burst.
視訊輸入再同步
On all 10 inputs.
格率和格式轉換器
On all 10 inputs.
SDI Aux Outputs
Any of the 6 SDI outputs.
SDI Preview Outputs
Any of the 6 SDI outputs.
SDI Program Outputs
Any of the 6 SDI outputs.
Down Converted SDI Program Output
1
網路攝影機輸出
1 x USB-C supporting 720p or 1080p at PGM frame rate.
Total Multi Views
1 x 12G-SDI
控制面板介面
乙太網支援10/100/1000 BaseT。控制面板和切換台主機可通過網路直接連接。
Internal Timecode Generator 內部時間碼發生器
Yes
對講
RJ45 for 3rd party talkback systems.
Tally Output
可通過乙太網介面連接Blackmagic Design的GPI and Tally Interface添加。（需另購）。
乙太網
Supports 10/100/1000 BASE-T.
電腦介面
1 x USB-C supports USB 2.0
格式
SD視訊格式
無
HD視訊格式
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30,
1080p50、1080p59.94、1080p60
Ultra HD視訊格式
2160p23.98、2160p24、2160p25、2160p29.97
2160p30、2160p50、2160p59.94、2160p60
SDI規範
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1,
SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10.
視訊採樣
4:2:2
色彩精度
10-bit.
色彩空間
REC 709, REC 2020
SDI自動切換
Automatically detects between 1.5G‑SDI, level A or level B 3G‑SDI, 6G‑SDI
and 12G‑SDI.
產品規格
Upstream Keyers
4
Downstream Keyers
1
Advanced Chroma Keyers
4
DVEs
1
線性/luma key控
5
Transition Keyer (Stinger/DVE)
1 Stinger, 1 DVE.
疊加層總數
7
圖形發生器
5
彩底發生器
2
控制面板
Front fascia emergency switching, software or optional hardware panel.
Routable Windows
16
Windows Source Labels
Yes
Tally
Red for program and green for preview indication.
Talkback Support
Yes
Mix Minus Support
Yes
多畫面分割監看
多畫面分割監看
1 x multi view configurable to 16, 13, 10, 7 or 4 up views. Includes
monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed
with optional labels and audio meters.
多畫面分割視訊格式
HD or Ultra HD
媒體播放器
媒體播放器
2
通道
Fill and key for each media player.
媒體池靜格容量
20
Media Pool Clip Capacity
2 x up to 2160p60.
Media Player Clip Length in 720 HD
1600 frames.
Media Player Clip Length in 1080 HD
800 frames.
Media Player Clip Length in 2160 UHD
200 frames.
媒體池靜格格式
PNG, TGA, BMP, GIF, JPEG and TIFF.
Media Pool Video File Format
TGA Sequence.
Media Pool Audio File Format
WAV, MP3 and AIFF.
顯示器
Front panel
Built in 2.2 inch LCD monitor for video, 10 LED buttons for setup and
emergency switching, 4 source buttons, 6 talkback selection and mix buttons,
menu control knob and set button, front panel lock button.
處理
Processing Delay
< 10 lines.
混音器
28 Channel mixer
Selectable On/Off/Audio-Follow-Video.
Level and Peak metering.
Master gain control.
6 band parametric EQ, Dynamics including Expander, Gate, Compressor
and Limiter.
Down Conversion
1 x selectable HD down converted output
軟體
附贈控制面板
附贈ATEM Software Control軟體控制面板，支援Mac 12.0 Monterey、Mac 13.0
Ventura或更高版本，以及Windows 10和11作業系統。
軟體更新
使用USB-C介面直接連接到Mac OS或Windows電腦。自帶ATEM Setup Utility。
配置
通過ATEM Software Control Panel配置。ATEM切換台主機IP位址除外，該設置需要通過USB-C連接切換台主機後使用ATEM Setup
Utility軟體設置。
作業系統
Mac 13.0 Ventura
Mac 14.0 Sonoma或更高版本。
Windows 10和11。
電源要求
電源供應
1 x Internal 100 - 240 AC.
功耗
90 W
物理規格
物理安裝
物理安裝
2/3 rack unit width, 1 rack unit height.
Optional Accessories
Teranex Mini Rack Shelf
環境規格
操作溫度
0° to 40° C (32° to 104° F)
存儲溫度
-20° to 60° C (-4° to 140° F)
相對濕度
0％ to 90％ non-condensing
裝箱配置
ATEM 1 M/E Constellation 4K
歡迎卡內含QR碼，可用於軟體下載。
保修
12 Month Limited Manufacturer's Warranty.
