最新SMPTE-2110標準 全IP化利器  帶LCD監控螢幕

12G-SDI 八進八出 16通道  雙向轉換  1RU

雙100G 超高速乙太網路 SMPTE 2022-7  IP Video

雙AC備援供電  非大陸製  總代理公司貨 在地服務

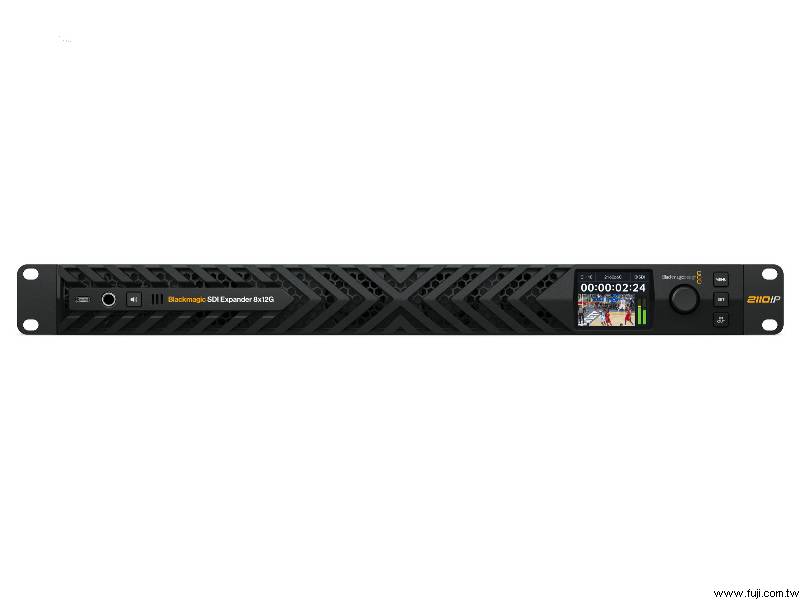

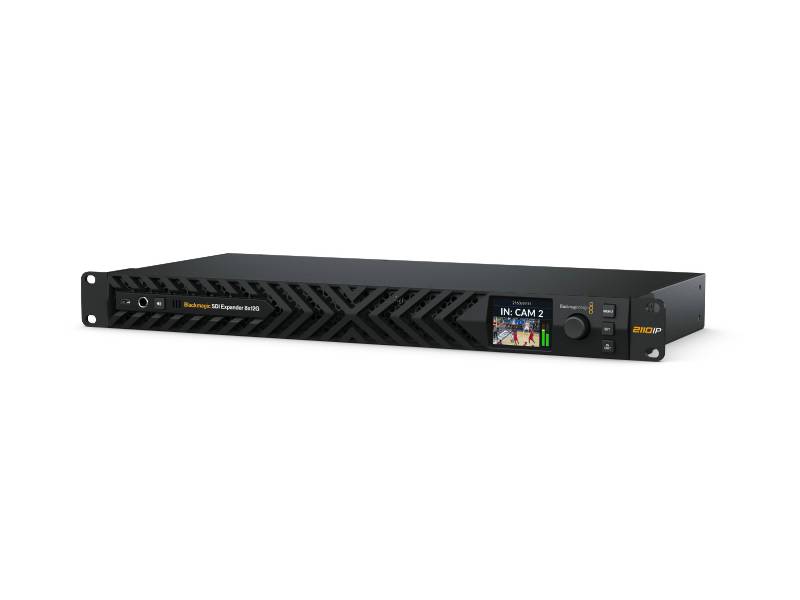

Blackmagic SDI Expander 8x12G可同時實現雙向轉換！它可以將8通道獨立12G-SDI轉換成SMPTE-2110，同時將另一套8通道SMPTE-2110轉換回12G-SDI。1RU機身就可以實現16通道的轉換！SMPTE-2110連接使用兩個100G乙太網埠，實現了SMPTE-2022-7完全冗餘。此外，還設有單獨的NMOS控制乙太網埠和雙冗餘AC電源供應，以確保播出的穩定可靠運行。

Blackmagic 2110 IP Converter 系列產品介紹

Blackmagic SDI Expander 8x12G詳細資料

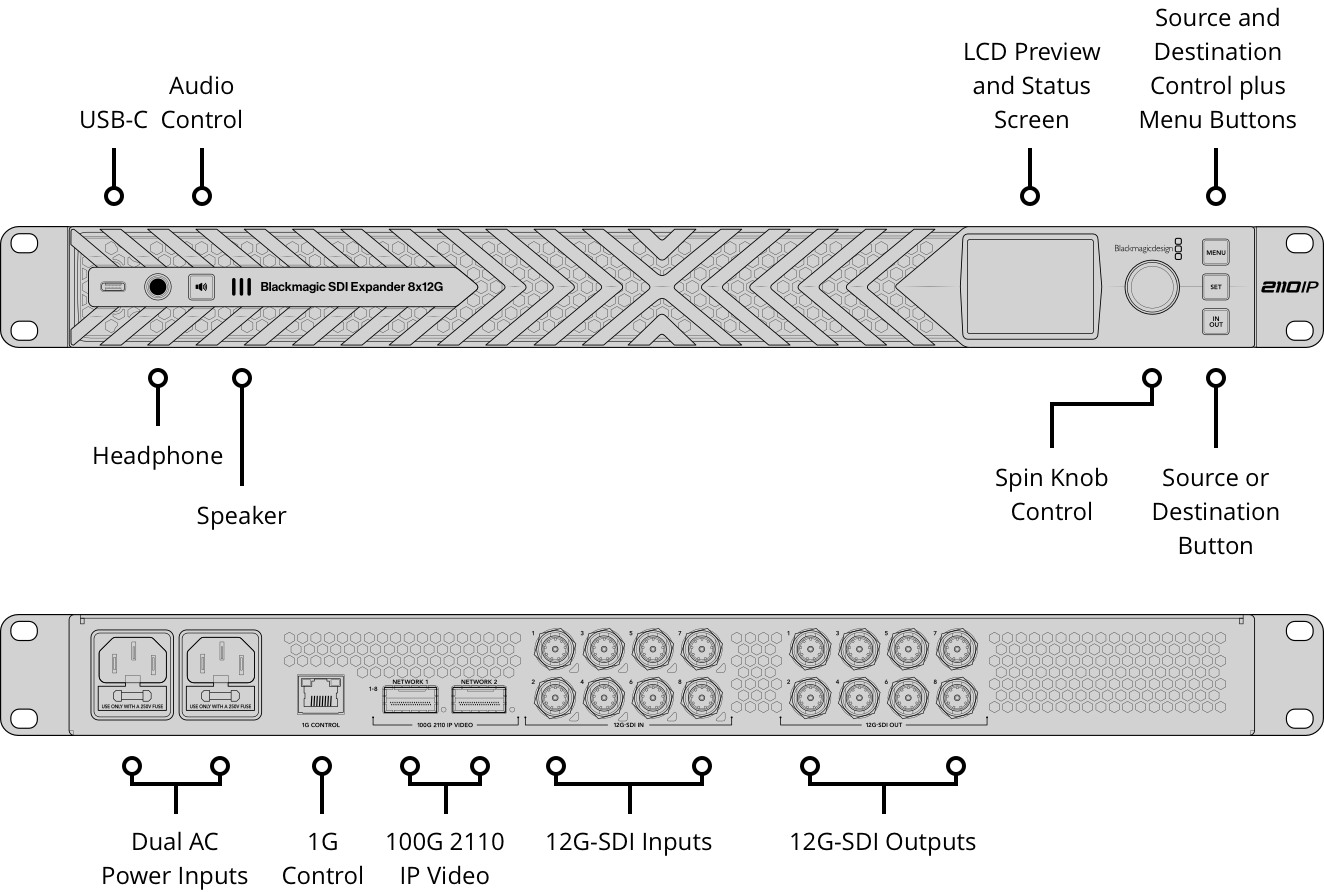

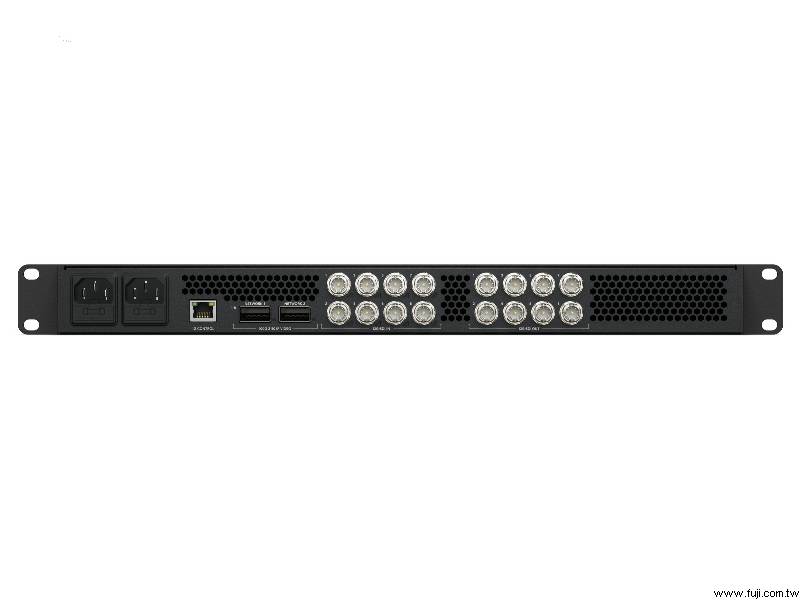

介面

100G 2110 IP網路
2 x 100G QSFP28介面。

支持ST 2022-7冗餘，通過兩套2110網路傳輸IP流。

Senders and Receivers per 100G Pair
8 x Ultra HD或HD。

1G Control Network
1 x 1G RJ45用於NMOS控制、配置和韌體更新。

SDI視訊輸入
8

SDI視訊輸出
8

SDI速率
1.5G、3G、6G、12G。

SDI音頻輸入
SDI輸入設有16通道嵌入式音頻。

SDI音頻輸出
SDI輸出設有16通道嵌入式音頻。

SMPTE ST 2110 IP音頻輸入
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G乙太網傳輸。

SMPTE ST 2110 IP音頻輸出
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G乙太網傳輸。

模擬音頻輸出
1 x 6.35mm耳機插孔。

電源
2 x IEC C14電源輸入。

視訊格式

SD視訊格式
525i59.94 NTSC、625i50 PAL。

HD視訊格式
720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60。
1080PsF25、1080PsF29.97、1080PsF30。

Ultra HD視訊格式
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60。

SMPTE規範
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M、SMPTE 2022-7、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1、SMPTE 2082‑10、SMPTE 2084、SMPTE 2108‑1、SMPTE ST2110‑20、SMPTE ST2110‑21、SMPTE ST2110‑30、SMPTE ST2110‑40.

SDI色彩精度
10bit 4:2:2 YUV

色彩空間
Rec. 790，Rec. 2020。

SDI自動切換
自動檢測HD和Ultra HD。A級和B級在3G-SDI輸入上為自動檢測，在3G-SDI輸出上為用戶可選。‑

IP視訊規範

SMPTE 2110-20（無壓縮視訊）
IGMP v2

SMPTE 2110-21（流量整形）
發送端：Narrow

接收端：Narrow、Wide Synchronous、Asynchronous

SMPTE 2110-30 (PCM)
音頻一致性級別：C級

SMPTE 2110-40（輔助資料）
完全訪問整個SMPTE輔助資料流程。包括RP 188/SMPTE 12M-2，隱藏式字幕以及HDR靜態元資料。

編解碼
在2110 IP視訊中，2160p59.94和2160p60格式下，可選Blackmagic IP10編解碼。

PTP精確時間協議
IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04發現和註冊
v1.3.2

通過mDNS/DNS-SD P2P

NMOS IS-05連接管理
v1.1.2

NMOS BCP-002-01
自然分組

NMOS BCP-004-01
接收端功能

音頻

音頻
前面板音頻監聽揚聲器，帶揚聲器控制按鈕和6.35mm耳機插孔。

顯示

顯示器
內建2.2英寸LCD螢幕，用於視訊、音頻、視訊格式和時間碼監看以及選單設置。使用搜索旋鈕在所有可用輸入之間搓擦，並在前面板監看。

控制

內建控制面板
2.2英寸彩色顯示，3按鈕控制面板和旋鈕，可用於源和目標設置，以及功能表設置。

外部控制
RJ-45乙太網和USB-C。

作業系統

Mac icon
Mac 15.0 Sequoia
Mac 26.0 Tahoe或更高版本。

Windows Icon
Windows 11作業系統。

電源要求

電源供應
2 x 100 ‑ 240V AC 50/60Hz內部電源供應。

電源輸入
2 x IEC C14插座。

功耗
TBC

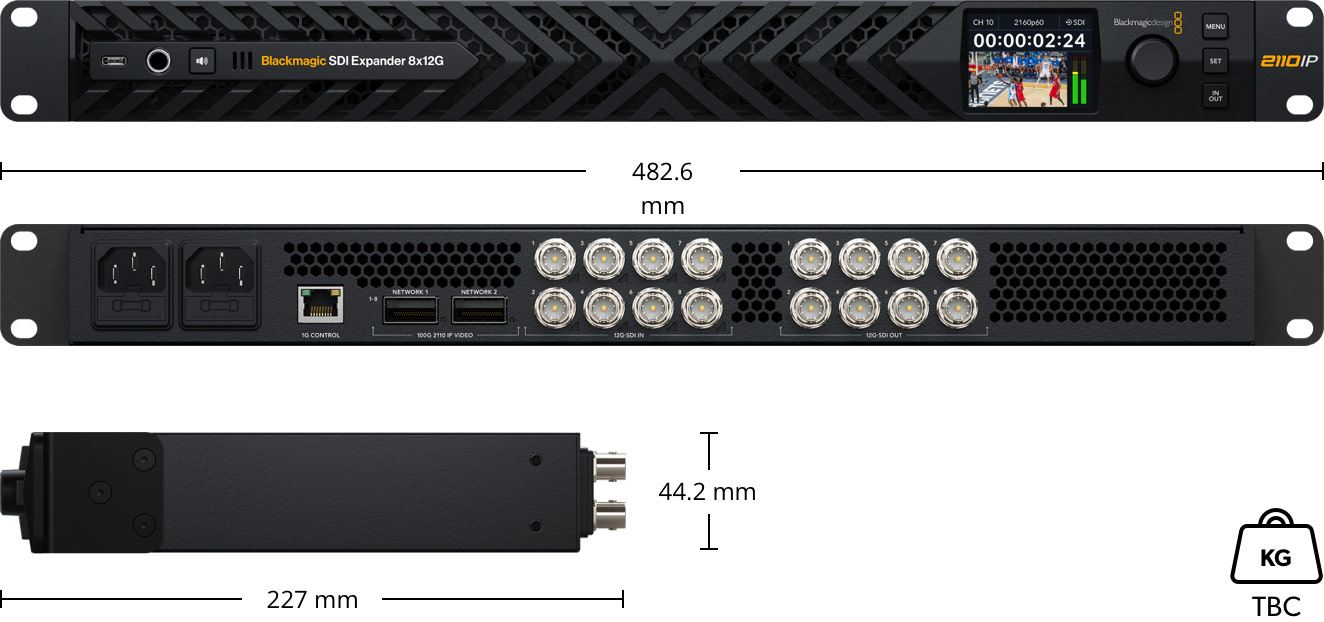

物理安裝

1RU。

物理規格

環境規格

操作溫度 5°到40° C（41°到104° F）

存儲溫度 -20°到45°C（-4°到113°F）

相對濕度 0％到90％不結露

裝箱配置

Blackmagic SDI Expander 8x12G

歡迎卡內含QR碼，可用於軟體下載。

保修

1年有限製造商保修。
