Blackmagic UpDownCross 100G 格式轉換器(八通道)
Blackmagic UpDownCross 100G 格式轉換器(八通道)
八通道 Ultra HD 4K UpDownCross 上下轉換 1RU
最新SMPTE-2110標準 全IP化利器 帶LCD監控螢幕
雙100G 超高速乙太網路 SMPTE 2022-7 IP Video
雙AC備援供電 非大陸製 總代理公司貨 在地服務

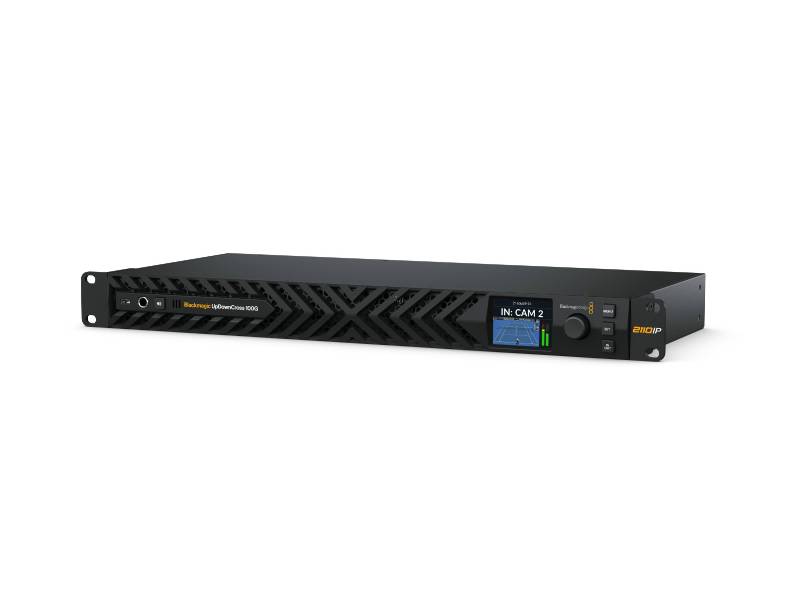

Blackmagic UpDownCross 100G是一款強大的8通道格式轉換器，通過100G乙太網搭載原生SMPTE-2110連接。它可以同時將最多8個獨立通道的SD、HD和Ultra HD視訊轉換成其他任何格式。採用專業級1RU前後散熱設計，運行起來十分安靜。它還包括冗餘100G乙太網連接完全符合SMPTE 2022-7標準，雙冗餘AC電源供應和單獨的NMOS控制埠可實現網路控制！
Blackmagic 2110 IP Converter 系列產品介紹

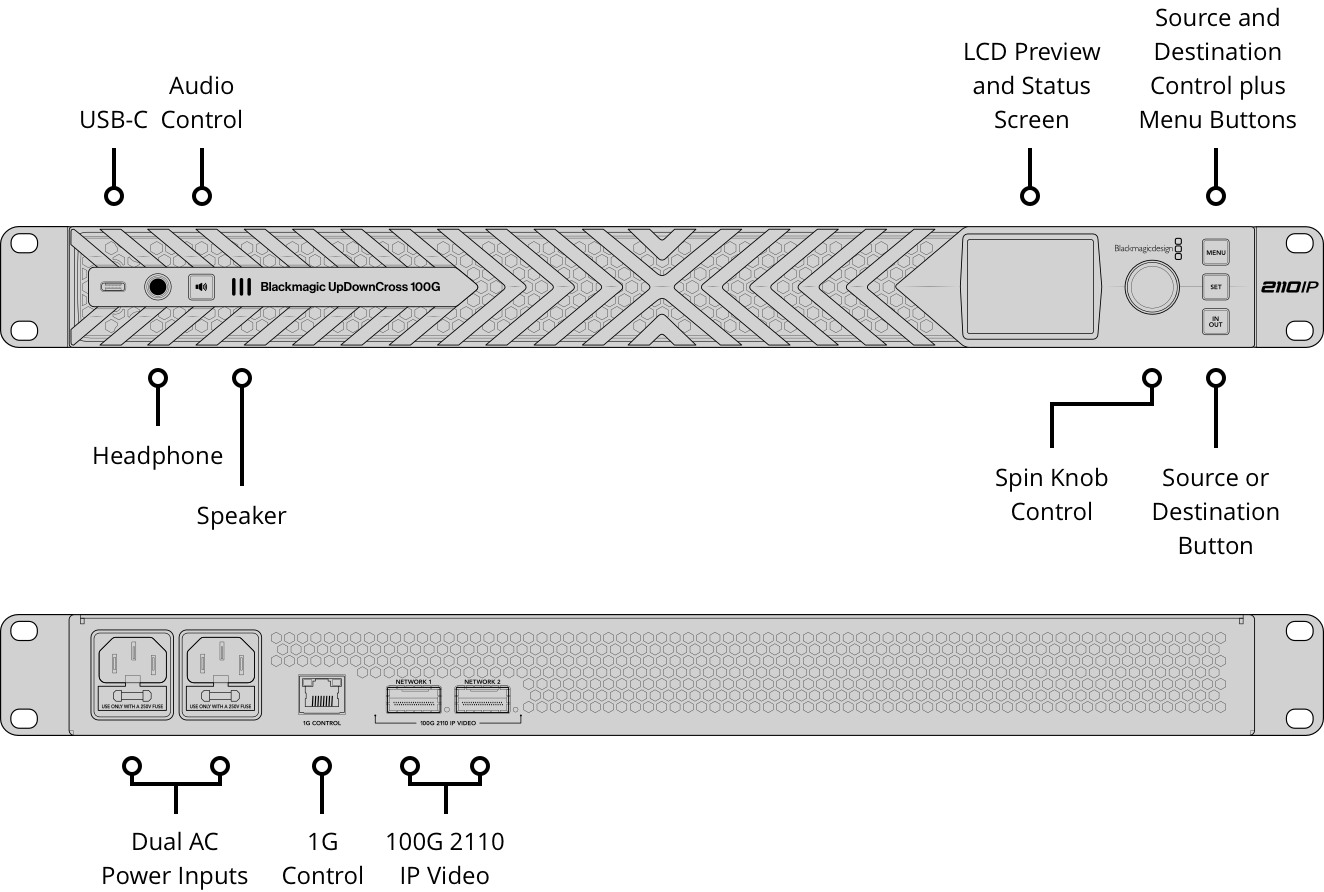

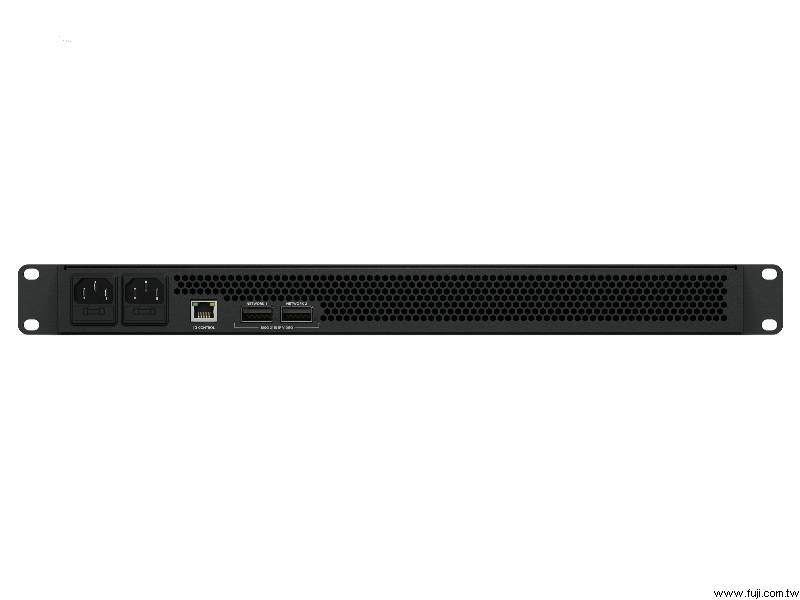

介面
100G 2110 IP網路
2 x 100G QSFP28介面。
支持ST 2022-7冗餘，通過兩套2110網路傳輸IP流。
每台100G攝影機的發送端和接收端
8 x Ultra HD或HD。
1G Control Network
1 x 1G RJ45用於NMOS控制、配置和韌體更新。
SMPTE ST 2110 IP音頻輸入
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G乙太網傳輸。
SMPTE ST 2110 IP音頻輸出
每路2110 IP視訊流支援16通道嵌入式音頻，通過100G乙太網傳輸。
模擬音頻輸出
1 x 6.35mm耳機插孔。
電腦介面
1 x USB-C，用於配置和韌體更新。
電源
2 x IEC C14電源輸入。
視訊格式
SD視訊格式
525i59.94 NTSC、625i50 PAL。
720p50、720p59.94、720p60。
1080i50、1080i59.94、1080i60。
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60,。
1080PsF25、1080PsF29.97、1080PsF30。
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60。
SMPTE 2110‑20、SMPTE 2110‑21、SMPTE 2110‑30、SMPTE 2110‑40、SMPTE 2022-7
電視標準採樣率48kHz，24bit。
色彩精度10bit 4:2:2 YUV
色彩空間Rec. 709，Rec. 2020。
IP視訊規範
SMPTE 2110-20（無壓縮視訊）
IGMP v2
SMPTE 2110-21（流量整形）發送端：Narrow
接收端：Narrow、Wide Synchronous、Asynchronous
SMPTE 2110-30 (PCM)音頻一致性級別：C級
SMPTE 2110-40（輔助資料）完全訪問整個SMPTE輔助資料流程。包括RP 188/SMPTE 12M-2，隱藏式字幕以及HDR靜態元資料。
編解碼在2110 IP視訊中，2160p59.94和2160p60格式下，可選Blackmagic IP10編解碼。
PTP精確時間協議IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04發現和註冊v1.3.2
通過mDNS/DNS-SD P2P
NMOS IS-05連接管理v1.1.2
NMOS BCP-002-01自然分組
NMOS BCP-004-01接收端功能
音頻
Headphones
前面板耳機輸出主動監聽。
內建揚聲器前面板單聲道揚聲器輸出主動監聽。
Audio Controls前面板按鈕功能：單擊可短暫開啟揚聲器，雙擊可開啟/關閉揚聲器，長按可通過搜索旋鈕調節音量。

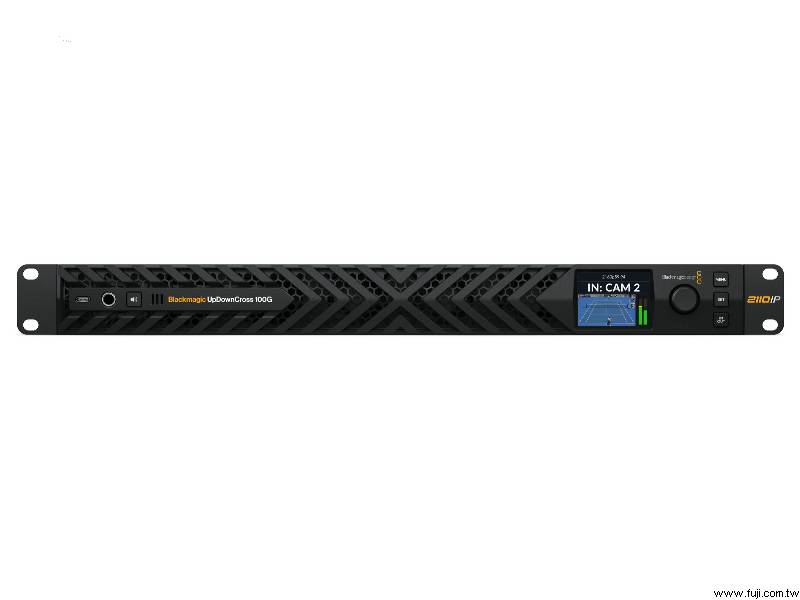

顯示
顯示器
內建2.2英寸LCD螢幕，用於視訊、音頻、視訊格式和時間碼監看以及選單設置。使用搜索旋鈕在所有可用輸入之間搓擦，並在前面板監看。
控制
內建控制面板
2.2英寸彩色顯示，3按鈕控制面板和旋鈕，可用於源和目標設置，以及功能表設置。
外部控制RJ-45乙太網和USB-C。
作業系統
Mac 15.0 Sequoia
Mac 26.0 Tahoe或更高版本。
Windows 11作業系統。
電源要求
電源供應
2 x 100 ‑ 240V AC 50/60Hz內部電源供應。
電源輸入2 x IEC C14插座。
功耗TBC
物理安裝
1RU。

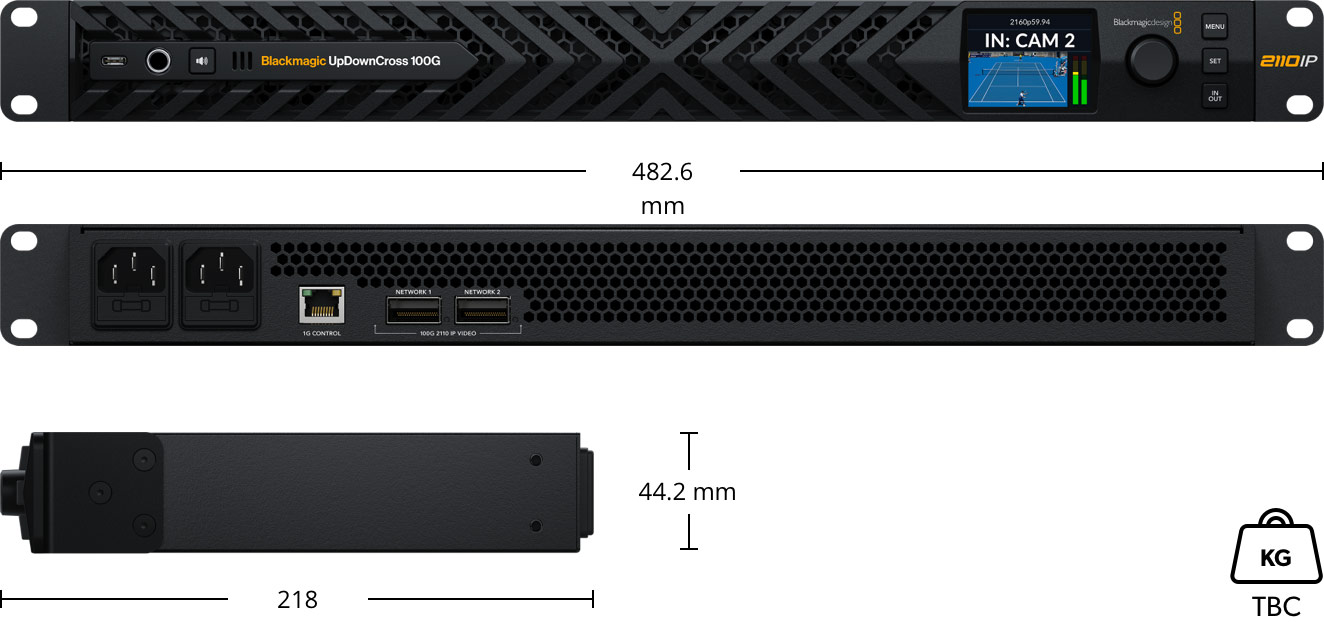

物理規格
環境規格
操作溫度 0°C到40°C（32°到104°F）
存儲溫度 -20°到45°C（-4°到113°F）相對濕度 0％到90％不結露
裝箱配置
Blackmagic UpDownCross 100G
歡迎卡內含QR碼，可用於軟體下載。
保修
1年有限製造商保修。
