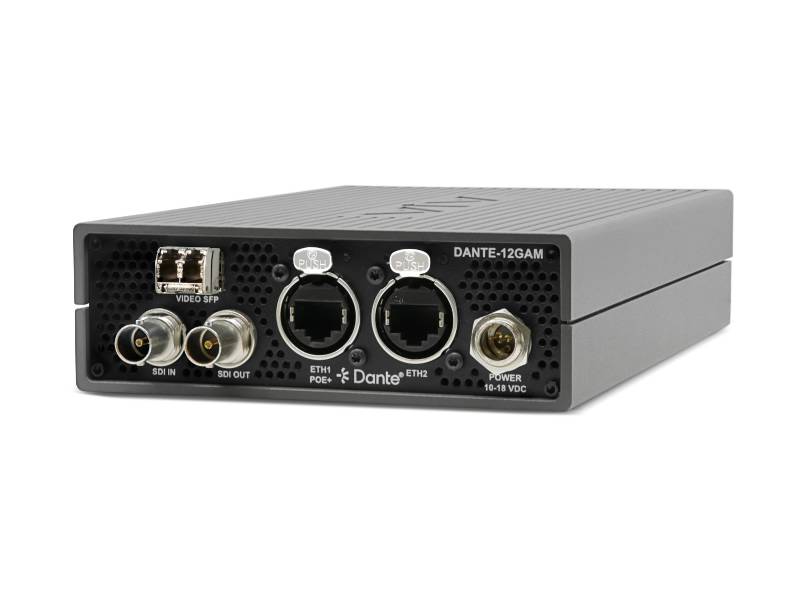

AJA專業DANTE-12GAM-TR-LC編碼/解碼器/轉換器(含LC SFP)
AJA專業DANTE-12GAM-TR-LC編碼/解碼器/轉換器(含LC SFP)
Dante®、AES67 和 SMPTE ST 2110-30 SDI 音訊嵌入器/解嵌器
12G-SDI Audio Embedding to/from Dante 32-Channel Audio De-Embedding
Each SDI Supports 16 Audio Channels 2 x Locking EtherCON Ports
Supports up to DCI 4K Video 1Gb乙太網路 公司貨
DANTE-12GAM 是一款高效能 IP 音訊 (AoIP) 轉換器，可將 SDI 音訊嵌入和解嵌到 Dante 網絡，並將 Dante 音訊轉回 SDI。
DANTE-12GAM 配備 12G-SDI 輸入和輸出以及雙 etherCON GigE 端口，能夠同時嵌入和解嵌多達 16*
個音訊輸入和輸出通道，在緊湊的設備中總共可支援 32* 個音訊通道。 DANTE
-12GAM 是您通往各種 IP 音訊解決方案的入口網站。 Dante 網路不僅支援 Dante 音訊串流，還支援 AES67 和 SMPTE ST
2110-30 AoIP，為您的所有 IP 音訊需求提供極大的靈活性。
DANTE-12GAM 提供單通道 12G-SDI 輸入和輸出，以及兩個雙通道選項：DANTE-12GAM-TR-LC（帶 LC 光纖 SFP）或
DANTE-12GAM-TR-BNC（帶 BNC SFP），它們在緊湊的 Mini-Converter 外形中支援多達 64 個 Dante®
音訊外形。單通道版本可隨時透過選用授權以及新增 BNC 或 LC 光纖 SFP 升級至雙通道版本。
無論您選擇哪種配置，AJA 卓越的製造品質和支援都能讓您安心無憂，無論您是個人創作者還是大型現場活動的廣播主持人。
*雙通道選項/升級最多可提供 64 個音訊通道。
DANTE-12GAM 功能
- 支援 12G/6G/3G/1.5G SDI 音訊嵌入/解嵌至 Dante 音訊生態系統 單
- 視訊通道配備獨立的 12G-SDI 輸入和輸出端口，每個端口支援 16 個音訊通道，總共 32 個 Dante 音訊通道，採用緊湊便攜的設計
- 相容於 PTPv2、SMPTE ST 2110-30、AES67
- 1 個主 etherCON GigE 端口和 1 個輔助 etherCON GigE 端口，用於 Dante 網路冗餘
- 主乙太網路上的 PoE+ 簡化了佈線
- 內部 SDI 訊號產生器，無需外部 SDI 來源訊號即可透過 SDI 傳輸 Dante 音訊通道
- AJA Web UI 支援遠端訊號狀態和配置
- USB-C 端口，使用免費的 AJA eMini-Setup 軟體進行初始靜態 IP 配置
- 前面板 LCD 資訊和配置螢幕
- 4 個實體控制按鈕（返回、輸入、向上、向下）
- 可透過附加 SFP 和許可證升級到第二個視訊頻道，將支援範圍擴展至最多 64 個頻道
- 包含 12V、60W 電源
- 五年保固
DANTE-12GAM 的所有功能以及新增功能：
- 雙視訊通道，配備獨立的 12G-SDI 輸入和輸出光纖 LC 連接器，每個通道支援 16 個音訊通道，緊湊設計共 64 個 Dante 音訊通道
- 1 個雙 LC 12G 光纖收發器 SFP
- 2 個內部訊號產生器，無需外部 SDI 來源訊號即可透過 SDI 傳輸 Dante 音訊通道
DANTE-12GAM 的所有功能以及新增功能：
- 雙視訊通道，配備獨立的 12G-SDI BNC 輸入和輸出端口，每個端口支援 16 個音訊通道，緊湊設計總計 64 個 Dante 音訊通道
- 1x 雙 BNC 12G 同軸收發器 SFP
- 2 個內部訊號產生器，無需外部 SDI 來源訊號即可透過 SDI 傳輸 Dante 音訊通道
DANTE-12GAM 概覽影片
DANTE-12GAM 連接了 SDI 和 IP 音訊生態系統。觀看此視訊，了解 DANTE-12GAM 的眾多優勢，包括將 Dante、AES-67 和 SMPTE IP 音訊與專業 SDI 基礎設施和工作流程無縫整合。
Dante：專業視聽產業及其他領域的音訊網路標準
Dante 音訊是 ProAV 系統整合商和越來越多廣播公司的首選。它已被 600 多家製造商廣泛採用，提供 4000 多種 Dante 設備。 Dante
IP 音訊網路可透過區域網路和廣域網路以極低的延遲（<1
毫秒）提供數位音訊分發，使用標準網路硬體或連接到標準網路基礎架構即可實現。這具有諸多優勢，包括音訊系統的可擴充性、易於安裝和維護。
Dante 支援使用標準 TCP/IP
協定在交換式乙太網路上傳輸未壓縮、多通道、低延遲、高解析度的數位音頻，同時滿足專業音頻嚴格的品質和時序要求。為了讓您安心，Dante
音訊支援雙網路冗餘網路拓撲，大多數 Dante 設備上均配備主 1 GigE 連接埠和備用 1 GigE 連接埠。
連接性
DANTE-12GAM 轉換器提供強大且靈活的專業連接功能，可即插即用到您現有的 SDI 和 Dante 音訊基礎架構中。
SFP 選項
DANTE-12GAM-TR-BNC（蘋果網有售） 包含 BNC-TR-12G SFP，使 Dante 轉換容量加倍，最多可達 64 個通道。
DANTE-12GAM-TR-LC（蘋果網有售） 包括光纖 FIBERLC-TR-12G SFP，使 Dante 轉換容量加倍，最多可達 64 個通道。
兩種 SFP 類型均可與 DANTE-12GAM 輕鬆互換，以配合所需的工作流程。客戶還可以隨時透過購買選用授權並新增 BNC 或 LC 光纖 SFP
升級到雙通道版本。
DANTE-12GAM 影片 SFP 軟體升級許可證（可洽蘋果網購買）
FIBERLC-TR-12G SFP（可洽蘋果網購買）
BNC-TR-12G SFP（可洽蘋果網購買）
Dante 和 AES67
除了 Dante IP 音訊外，DANTE-12GAM 還支援 AES67，這是由音訊工程協會 (AES) 開發的 IP 音訊開放標準。 Dante 和 AES67 協同工作，利用 AES67 的互通性，使 Dante 設備能夠與其他符合 AES67 標準的系統通信，從而增強音頻網絡的靈活性和集成能力，並極大地擴展 Dante 音頻生態系統。這意味著您可以將 Dante 系統與其他使用 AES67 的 IP 音訊系統（例如 RAVENNA、Livewire 和 Q-LAN）整合。要在 Dante 裝置上啟用 AES67，您需要在 Dante Controller 軟體中啟動 AES67，這樣 Dante 網路才能傳輸和接收 AES67 資料流。
Dante 和 SMPTE ST 2110-30
SMPTE ST 2110-30 是透過 IP 網路傳輸未壓縮音訊的 SMPTE 標準。 DANTE-12GAM 還支援 SMPTE ST 2110-30 IP
音頻，它是更廣泛的 SMPTE ST 2110 IP AV 套件的組成部分。 SMPTE ST 2110 標準涵蓋視訊、音訊、輔助資料等，可透過強大的 IP
網路（通常用於廣播環境）傳輸最高品質的視訊和音訊 IP 資料流。 DANTE-12GAM 可透過 Dante Controller 軟體與其他符合 ST
2110-30 標準的設備互通。 Dante 音訊網路和 DANTE-12GAM 皆支援精確時間協定版本 2 (PTPv2)，確保 Dante 和 SMPTE
ST 2110 網路之間的同步。 DANTE-12GAM 支援 SMPTE ST 2110-30，是專業音訊和廣播應用中 Dante 和 SMPTE
網路之間的強大橋樑。
高級外殼
DANTE-12GAM 採用堅固耐用的全新鋁製外殼，配備前面板顯示器、實體按鍵控制、用於初始靜態 IP 配置的 USB-C 接口，以及採用前後氣流設計的主動散熱系統。板載顯示器可顯示狀態和配置，並配有「進入」、「返回」、「向上」和「向下」按鈕，方便使用者輕鬆存取獨立操作的設定。
AJA Web UI
DANTE-12GAM 也可透過其整合 Web 伺服器提供的使用者友善 Web UI 進行監控和控制。 Web UI 顯示系統狀態以及與 Dante
音訊網路的連線情況。它可用於配置網路設定和更新韌體。適用的控制和狀態資訊會鏡像顯示在裝置正面的 LCD 顯示器上。
DANTE-12GAM 工作流程
探索 DANTE-12GAM 工作流程，以直觀地了解幾種常見的 DANTE-12GAM 實作。
同步嵌入/解嵌 12G-SDI/Dante 音頻
在這裡，DANTE-12GAM 可以同時將視訊混音器中 12G-SDI 訊號的 16 通道音訊解嵌到 Dante IP 音訊網路中，同時將 16 通道 Dante IP 音訊嵌入到 12G-SDI 音訊串流中，以便在我們業界領先的 Ki Pro Ultra 12G 數位錄音機/播放器上錄製。 DANTE-12GAM 是一款功能強大且節省空間的解決方案，可滿足您的 IP 音訊轉換需求。
64 聲道音訊橋接 12G-SDI/Dante
DANTE-12GAM 配備可選的 BNC SFP，提供兩個 12G-SDI BNC 輸入端口和兩個輸出端口，每個 SDI 連接最多可支援 16 通道嵌入式音訊。這意味著最多可同時進行 64 通道 SDI/Dante 轉換。音訊可以透過 Dante Controller 軟體從 Dante 來源橋接、映射和嵌入到每個 SDI 流中，或從 SDI 解嵌並傳輸到 Dante 目標裝置。所有這些功能加起來，在一個緊湊的設備中即可實現 SDI 和 Dante 音訊之間的 64 通道轉換，非常適合現場活動、飛行套件、轉播車和相關設施。
64 通道音訊橋接 12G-SDI/LC 光纖/Dante
DANTE-12GAM 及其可選的 LC 光纖 SFP，使這款高度便攜的轉換器的功能翻倍，達到 64 個雙向嵌入/解嵌通道。如此處的工作流程所示，DANTE-12GAM 使用 SDI 接口，從 Ki Pro Ultra 12G 進行 16 個通道的嵌入/解嵌輸入和 16 個通道的解嵌輸出，總共 32 個通道。安裝 LC 光纖 SFP 後，您可以從光纖連接的廣播攝影機中額外解嵌 16 個通道的音頻，從而使通道數量翻倍，同時還可以利用 FS-HDR 透過可選 SFP 支援的光纖連接將 16 個通道的音頻嵌入到 FS-HDR 中。總而言之，這款緊湊、堅固的設備可提供 64 個 Dante IP 音訊嵌入/解嵌通道，專為解決那些緊急的製作挑戰而設計。
DANTE-12GAM SMPTE ST 2110-30 音訊工作流程
在此工作流程中，DANTE-12GAM 啟動 SMPTE ST 2110 IP 音訊工作流程。體育場攝影機連接槍式麥克風拾取觀眾噪音，音頻從 SDI 流中分離出來，轉換為 Dante 音頻，進入音頻混音器，並由連接到 Dante 和 SMPTE 網路的 PTP 主時鐘保持同步。需要使用 Dante Domain Manager 軟體配置 Dante 音訊串流，使其也能被識別為 2110-30 AoIP，並將其發送到 SMPTE 網路進行混音和最終分配。
Dante 生態系統
了解有關 Dante 軟體生態系統
Dante 控制器
使用 Audinate 的 Dante Controller 軟體設定 Dante 設備之間的音訊路由，並在必要時更新軟體。使用此應用程式設定 Dante 設備之間的音訊路由，控制 Dante 設定中的音訊連接，並透過乙太網路即時傳輸音訊。
Dante 網域管理器
使用 Audinate 的 Dante 網域管理器管理 Dante 網路。它支援設定身份驗證、安全性和其他類似屬性，以管理各種網路架構，並且是 SMPTE ST 2110-30 工作流程所必需的。
但丁大道
使用 Audinate 的 Dante Via 配置音訊設備以出現在 Dante 網路上；例如，您可以讓 AJA 的 U-TAP 的立體聲音訊部分在 Dante 網路上顯示為兩個音訊來源通道。
Dante 虛擬音效卡
Audinate Dante 虛擬音效卡軟體模擬了 PC 或 Mac 的實體音效卡，但它並非連接到麥克風等實際的實體音訊設備，而是連接到 Dante 網路。它可以接收來自 Dante 網路（包括 DANTE-12GAM）的音訊訊號，並像實體音效卡一樣將其呈現到您的 DAW 應用程式。
AJA Mini-Matrix 迷你矩陣
Mini-Matrix 提供了 AJA 轉換器、路由器、格同步器和 openGear 卡的完整產品線資訊。 AJA
產品種類繁多，無論您身在何處，都能找到適合各種情況的轉換器。每個產品都提供鏈接，可返回 AJA 主網站了解更多詳情。
業界領先的支持
AJA 的技術支援服務享譽業界，所有 AJA 客戶均可享有。如果您在 Mini-Converter 的安裝、設定、操作上需要任何協助，或遇到任何技術問題，
AJA 支援團隊 將竭誠為您服務，協助您順利完成安裝與運作。
Mini-Converter 產品享有長達五年的保固。有關產品本身保固條款的更多詳情，請參閱產品手冊。
