BMD專業ATEM 4 M/E Constellation 4K現場製作切換台

 訂購編號:P1370   建議售價:400,000元 (省下:35,200元)

 優惠價(含稅):

  40路 12G-SDI 帶格式轉換輸入 24路 12G-SDI 輸出 4組MultiView,大型 4 M/E導播機

免運費  免手續  無隱藏費用  可貨到收

轉帳付款   優惠價357,489元 (-2%+免手續費)

銷售情形:近期到貨,已開放訂購,貨到第一時間交貨,歡迎 e-mail詢價(貨到通知)


ATEM 4 M/E Constellation 4K 現場製作切換台/導播機 2RU

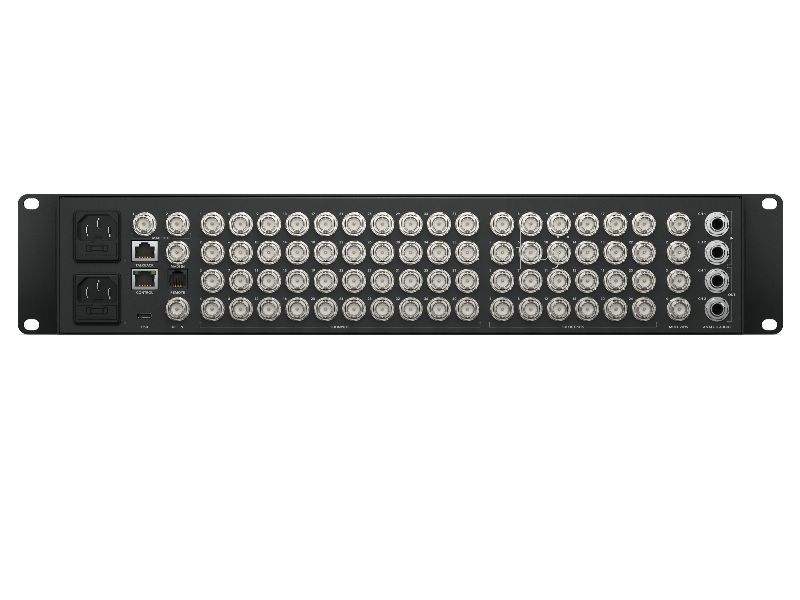

40路 12G-SDI 帶格式轉換輸入 24路 12G-SDI 輸出 4組MultiView

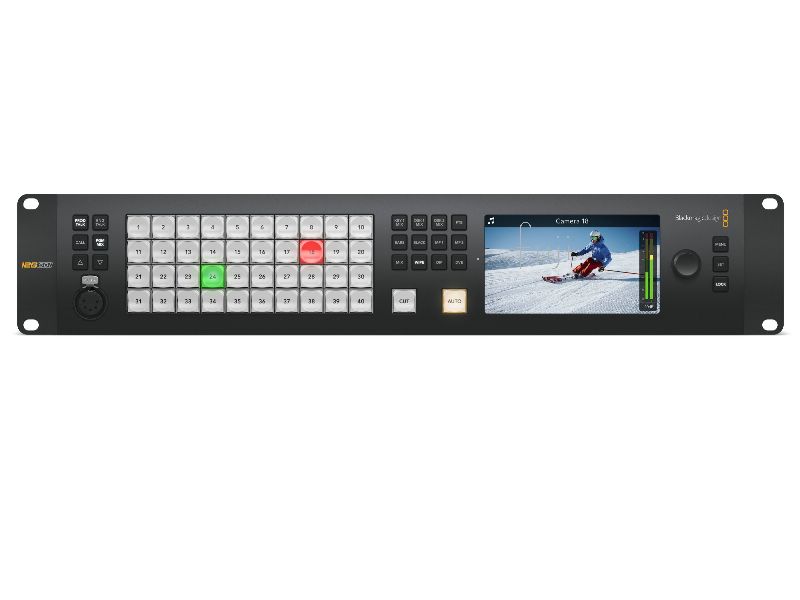

前面板 帶5.0吋HD LCD 42個LED按鈕 多項控制按鈕

具有2 SuperSource 4組DVE、16 ATEM Chroma Keyers

WebCam 網路攝影機輸出  內建 Fairlight 混音器

總代理富銘公司貨 北中南皆有維修據點在地服務

ATEM 4 M/E Constellation 4K是一款大型4 M/E Ultra HD現場製作切換台。產品搭載40路帶格式轉換的12G-SDI輸入、24路12G-SDI輔助輸出、4個DVE、16個ATEM Advanced Chroma Keyer、4個媒體播放器、4個獨立Ultra HD多畫面分割器、2個SuperSource處理器,以及更多。此外,這款切換台還自帶對講功能,並配備擁有等化器和動態處理的專業級156通道Fairlight混音器!



功能強大的HD現場製作切換台(導播機)——ATEM Constellation HD登場!這些功能強大的HD切換台共分三款機型,包括帶10個輸入的1 M/E型號,帶20個輸入的2 M/E型號和帶40個輸入的大規模4 M/E型號。每個SDI輸入還搭載完整的格式轉換器!ATEM Constellation包含DVE、ATEM Advanced Chroma Keyers、媒體播放器、多畫面分割和SuperSource處理器等高級功能!此外,內建的Fairlight混音器在每個輸入上都包含壓縮器、限制器、6頻段參量等化器和擴展器。附贈免費的ATEM Software Control,或者您也可以添加1 M/E、2 M/E或4 M/E ATEM Advanced Panel硬體控制面板!



先進穩健的廣播級性能

ATEM Constellation HD切換台系列採用緊湊機架式設計,並內建控制面板,讓工作人員在設備設置調試階段和突發緊急情況時直接操控切換台。此外,切換台還配備一塊LCD大螢幕,方便您查看節目輸出,並通過螢幕功能表快速更改切換台的各項設置。緊湊設計是便攜式現場製作的理想選擇,切換台背面包含3G-SDI輸入、3G-SDI輔助輸出、平衡音頻和乙太網控制介面。頂尖的4 M/E型號還配有用於串列控制的RS-422和MADI數位音頻介面。ATEM Constellation將如此豐富而強大的功能齊聚一身,卻依然能保證超靜運行表現,因為它採用創新的高效散熱系統。三款強大型號

ATEM 1 M/E  Constellation HD

這款功能強大的1 M/E現場製作切換台包含10個帶格式轉換的3G-SDI輸入,6個3G-SDI輸出,DVE,4個色度Key,16路多畫面分割,媒體播放器,對講和USB WebCam 網路攝影機輸出。

ATEM 2 M/E  Constellation HD

這款2 M/E型號擁有兩倍於1 M/E型號的功能,搭載20個3G-SDI輸入,12個3G-SDI輸出,2個DVE,8個ATEM Advanced Keyers,2個多畫面分割和1個SuperSource,一共可實現6個DVE。

ATEM 4 M/E  Constellation HD

這款大規模的4 M/E型號擁有兩倍於2 M/E型號的功能,搭載40個3G-SDI輸入,24個3G-SDI輸出,4個DVE,16個ATEM Advanced Keyers,4個多畫面分割和2個SuperSource,一共可實現12個DVE。

專為大型現場活動所設計!

ATEM Constellation HD切換台系列配備三款型號,是演唱會和音樂節等場合的理想設備方案。您可以將攝影機部署在舞臺各處進行拍攝,獲得角度豐富的精彩動感畫面!豐富輸入和DVE也成為實況體育節目的得力助手,以多層畫面合成全方位呈現賽事全程。直播是電視節目製作的快速途徑,強大的內部圖文和多個ATEM Advanced Chroma Keyers定能助您出色完成複雜多樣的節目製作。與此同時,ATEM Constellation也是教會活動播出的理想選擇,因為它不僅具備專業製作水準,而且還簡單易用,業餘製作團隊只需稍加培訓即可上手操作!

真正的廣播風格混合特效切換

ATEM Constellation HD使用專業的節目/預監操作方式,與大型播出機構使用現場製作切換台的方式一樣。也就是說您將與電視行業使用同一類型的切換台。免費的ATEM Software Control和選配的ATEM Advanced Panel硬體控制面板都允許節目/預監切換。您可以在預監母線上選擇信號源,確保其正確無誤,然後按下CUT或AUTO按鈕切換播出。這種節目/預監兩步操作模式能 大幅降低出錯的幾率!節目/預監操作方式意味著ATEM Constellation是培訓學生入職廣播電視行業的理想方案!



前面板帶來全面控制

前面板搭載內建控制面板,您只需靠近即可隨時操作ATEM Constellation。ATEM Constellation HD擁有與ATEM Mini類似的功能,所以當您需要更大的切換台時,是一個理想的升級之選!此外,前面板控制按鈕與全尺寸面板使用的優質材料一樣,品質相當可靠。您還可以通過前面板控制 去背、媒體和淡入黑場!前面板搭載一個行業標準的5針對講耳麥介面,帶對講控制。通過前面板LCD功能表按鈕還能訪問切換台的幾乎每一項功能,讓用戶的控制不再受任何限制。



多達40個帶格式轉換的3G-SDI輸入!

ATEM Constellation HD系列包含擁有多達40個獨立3G-SDI輸入的機型,且每個輸入都專設上變換和交叉轉換功能。也就是說,任何1080p輸入源都可以轉換成切換台的視訊格式!即使每個切換台的SDI輸入都運行不同的電視格式,所有輸入也會正常工作!在ATEM 4 M/E Constellation HD型號上,您還能將來自SDI輸入1到30的1、2、3、4聲道通過兩個MADI數位音頻環通輸出,將切換台輸入音頻交給外部音頻工程師進行混音。SDI介面應用流程



 ATEM 1 M/E Constellation HD

ATEM 2 M/E Constellation HD

ATEM 4 M/E Constellation HD



上至24個可自定義3G-SDI輸出

ATEM Constellation HD系列擁有大量完全獨立的3G-SDI輸出。甚至較小的1 M/E型號也有6個3G-SDI輸出!2 M/E型號擁有12個3G-SDI輸出,4 M/E型號擁有多達24個3G-SDI輸出。這些SDI輸出功能非常強大,因為您可以獨立指派任何SDI輸入或任何內部源到每個SDI輸出。這是把獨立信號指派到舞臺螢幕、母版錄影機和 串流(流媒體)處理器的理想選擇。或者也可以把SDI輸出用於ISO錄影機,每台錄影機都有帶匹配時間碼的再同步切換台輸入,所有SDI輸出都包含節目音頻、RP-188時間碼、SDI攝影機控制、Tally和對講。



USB WebCam 網路攝影機輸出用於視訊軟體

為了幫助串流(流媒體)直播,ATEM Constellation HD上的USB-C介面可作為網路攝影頭信號源使用。連接電腦後,任何視訊軟體都能順利使用!軟體會把ATEM Constellation HD當成普通的網路攝影頭信號,實則卻是一台現場製作切換台。這樣就能確保它與任何視訊軟體之間的相容性,以及全解析度1080HD畫質。您可以選擇像Zoom、Microsoft Teams或Skype等自己喜愛的軟體,以全新的方式呈現專業的多機位製作和廣播級水準!此外,ATEM Constellation HD的WebCam網路攝影頭輸出口還支援如Open Broadcaster、XSplit Broadcaster等推流軟體!



軟硬體控制,由您選擇

所有ATEM切換台都配備一系列硬體和軟體控制選配方案,而且所有ATEM機型上都可以共用控制面板,從事不同活動製作。ATEM Constellation HD自帶適用於Mac和Windows系統的免費軟體控制面板。這款軟體可以通過乙太網或USB連接切換台,實現切換台控制、上傳媒體檔、混合音頻以及攝影機控制。需要更強大的切換控制時,可以添加ATEM Advanced Panel進行專業切換,或者增設 ATEM Camera Control Panel獲得攝影機控制。您還可以使用ATEM開發人員SDK創建自己的定制化自動化控制方案!



MultiView,標籤、Tally、音頻表齊全

切換台內建的多畫面分割能讓您在一台監視器上查看多路信號源。1 M/E型號包含1個多畫面分割,2 M/E型號有兩個獨立的多畫面分割,4 M/E型號有四個獨立的多畫面分割!所有外部SDI輸入和內部視訊信號源都可以被指派到任何分割畫面上,所有多畫面分割都可以完全自定義,而且能夠單獨設置為4、7、10、13或16個同時的分割畫面。2 M/E型號可以顯示多達32個分割畫面視圖,4 M/E型號可以在4個監視器上顯示多達64個分割畫面視圖!您可以在每個分割畫面上疊加顯示Tally邊框、源標籤和VU表。每個分割畫面上都可以顯示紅色或綠色的Tally邊框,讓您知道哪些信號源正在播出。



ATEM 4 M/E Constellation HD搭載4路HD多畫面分割輸出,可讓您在4個螢幕上查看來自攝影機、節目、預監輸出等設備多達64個不同的分割畫面!



廣播級轉場,DVE,Stinger,應有盡有!

ATEM Constellation HD內含海量廣播級品質的原生轉場,比如混合、浸入、劃像等等。所有轉場都可以在系統控制功能表中自定義,可調整邊框顏色,邊框寬度、位置、方向等!ATEM Constellation切換台搭載強大的DVE轉場數位視訊特效處理器,可製作出將當前畫面擠出螢幕的效果,從而顯示出位於下層的新視訊。DVE還可用於創建圖文劃像轉場。為了避免出錯,ATEM Constellation HD搭載了預監轉場功能,您可以在切換播出之前設置轉場!

 劃像、混合、浸入、DVE以及Stinger等各種轉場效果任您選擇,即時生效!





內建DVE用於視訊特效

ATEM Constellation擁有最多四個獨立DVE,具體數量視型號而定,您可以調整圖文位置,創建PIP 子母畫面(畫中畫)合成。DVE畫質驚人,並且支持位置、大小和縮放的即時調整。DVE能幫助您創建專業的PIP 子母畫面(畫中畫)效果,並帶有自定義3D邊框、陰影和燈光等效果。這些DVE還可以用來創建無比新奇的DVE轉場效果,通過擠壓和翻轉等效果為節目增添趣味性。您還可以將自定義圖文和DVE轉場結合使用,打造出極具個性的圖文劃像轉場!2和4 M/E型號包含SuperSource處理器,DVE更多!





專業廣播級Talkback對講

ATEM Constellation配備內建對講功能,能幫助創意團隊在製作全程及時溝通,保持步調一致。對講功能支援5針XLR耳麥介面,通過後面板的RJ12介面還可連接ClearCom或RTS等行業標準對講系統。您將獲得全面的對講控制,包括節目和工程通訊、查聽麥克風回饋到耳機的側音控制,以及節目音頻混合,對整體製作瞭若指掌。ATEM Constellation HD還支持使用15和16號SDI通道實現SDI對講,和Blackmagic Design的攝影機系列建立雙向通訊。您還可以使用13和14號通道作為工程對講專用通道,甚至能將對講麥克風音頻混合到節目中作為旁白使用!

內部媒體池存儲靜格和動態圖形

切換台自帶的媒體池能存儲廣播級品質的RGBA圖文和動畫素材,並可通過兩個或四個媒體播放器即時播放。媒體播放器會在ATEM Constellation HD上顯示為額外輸入源,因此您無需為圖文使用其他SDI輸入。內建媒體池能保存圖文供媒體播放器使用,1 M/E型號能保存20張靜格和200格動畫,2 M/E型號能保存40張靜格和400格動畫,4 M/E型號能保存60張靜格和600格動畫。只要使用ATEM Software Control軟體控制,或使用ATEM Photoshop外掛直接從Photoshop下載,就能輕鬆管理所有媒體文件。

配備全新ATEM AdvancedChroma Key!

ATEM Constellation HD是新聞或虛擬攝影棚製作的得力助手,因為它配備多個ATEM Advanced Keyers,能獲得高品質色度去背或亮度去背!切換台所配備的 chroma keyers (刪除背景/去背合成)是一項極其強大的工具,它能通過拾色器對背景色彩進行採樣,從而自動生成 去背參數,它能為您帶來精準的邊緣和光斑控制,甚至還有前景色彩校正器來匹配前景層和背景層的風格,力求獲得天衣無縫的合成效果。這個Key也可以用於圖案和DVE去背!1 M/E型號搭載4個ATEM Advanced Keyers,2 M/E型號搭載8個ATEM Advanced Keyers,4 M/E型號搭載16個ATEM Advanced Keyers。

打造足以亂真的虛擬場景

每列M/E擁有4個上游色度Key,為您帶來創建虛擬場景的理想方案!有了這麼多ATEM Advanced Chroma Keyers,您可以每台攝影機用一個Key,在自定義背景上無縫創建攝影機合成。1 M/E型號擁有足夠的Key來生成四機位虛擬場景!您可以用外部影像處理器製作虛擬場景,或者從媒體播放器和媒體池載入提前渲染好的靜格影像背景,搭建固定機位虛擬場景。您可以設置巨集命令來更改攝影機,並將正確的背景載入到媒體播放器中!有了如此多的靈活性,您可以嘗試不同的攝影棚設置!

強大的SuperSource處理

除了M/E列的DVE之外,2 M/E和4 M/E型號還具備一個強大的SuperSource多層處理器,它擁有4個額外的DVE圖層外加一個背景層,全部可以在ATEM Constellation HD中顯示為一路額外輸入源。任何切換台的視訊輸入都可以供每個SuperSource DVE使用,然後再將所有圖層疊加到一起,置於媒體池自定義背景之上。SuperSource功能相當於額外內建了一個多層視覺特效切換台!SuperSource十分適合為訪談制作PIP 子母畫面(畫中畫)顯示,因為您可以在設置特效的同時,騰出主要的DVE用於其他工作。ATEM 4 M/E Constellation還有兩個完全獨立的SuperSource處理器!



Multi Rate 3G-SDI
for all HD Video Standards

多速率3G-SDI相容所有HD視訊格式

ATEM Constellation HD根據不同型號,最高擁有40個多速率3G-SDI輸入介面,相容所有類型的HD視訊源。您可以連接所有HD電視格式的設備,包括720p、1080i和1080p格式。只有多速率3G-SDI技術才能在HD格式之間自由切換,不論在任何地點都能第一時間滿足適應各類工作需要!SDI輸入還可以處理內嵌音頻,並混合來自所有視訊輸入的音頻。此外,節目輸出還包含對講、Tally和攝影機控制資訊。這意味著您可以將切換台的任何SDI輸出連接回攝影機,獲得節目返送、攝影機控制和對講。



專業音頻水準,敢為業界先

ATEM Constellation HD是一款能全方位融入專業現場音頻製作的現場製作切換台!所有SDI輸入都會連接到切換台內建的Fairlight混音器,這款混音器的每路輸入均配備6頻段參量等化器、壓縮器、限制器、門限器和擴展器。ATEM 4 M/E Constellation HD型號上搭載的兩個MADI輸出能從前30路SDI輸入上分出1、2、3、4號通道,供音頻工程師使用。還有一個MADI輸入允許在混音器堬K加32條外部音頻通道。Fairlight混音器還有額外的輸入,用於混合來自類比輸入和對講麥克風的音頻作為旁白等!



Fairlight專業 Mix混音器





ATEM Constellation內建Fairlight混音器,這使它能輕鬆勝任極為複雜的現場混音工作。這款內部混音器配備最多156個輸入通道,其規模在現場製作切換台內建混音器當中亦屬罕見!音頻從所有SDI視訊輸入解嵌,然後送入混音器。4 M/E型號擁有額外的混音器輸入通道用於MADI音頻輸入。每路輸入均配有高品質6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門,並帶有全面聲像控制。所有這些強大的音頻處理均可通過Mackie相容的ATEM Software Control軟體控制面板實現操控。





附贈軟體控制面板

ATEM Software Control是一款附贈軟體,能實現切換台的全方位控制。這款軟體控制面板有著精美設計的軟體介面,能顯示虛擬切換台和參數控制面板,便於隨時進行快速調整。多名用戶可通過乙太網連接到切換台,並且在活動的同一時間操控切換台的不同部分!這款軟體控制面板還能讓您快速進入攝影機控制、混音處理、媒體管理、巨集命令等設置,甚至控制HyperDeck硬碟錄影機。您甚至可將切換台狀態完整保存為一個XML檔,此外媒體池中的所有媒體檔都可以進行備份。這款控制軟體同時支援Mac和Windows系統。



ATEM硬體面板,帶來高速澎湃動力

ATEM Constellation HD可使用各類控制面板,有三款ATEM Advanced Panel型號供您選擇。ATEM Advanced Panel硬體控制面板系列配有用戶熟悉的行業標準M/E風格佈局。每款控制面板都設有用於功能表控制的內建LCD螢幕,可自定義亮度色彩的優質按鈕,以及一個DVE搖桿和T型推桿,並且還能設置並觸發巨集命令!所有M/E按鈕列均設有集成式LCD螢幕,可動態回饋輸入按鈕標籤。1 M/E型號配備單個M/E列,提供10個輸入按鈕。2 M/E型號配備兩個M/E列,提供20個輸入按鈕。規模龐大的4 M/E型號則配備四個M/E列,每列提供40個輸入按鈕,以及四個獨立的系統控制LCD螢幕。

ATEM 1 M/E Advanced Panel ATEM 2 M/E Advanced Panel ATEM 4 M/E Advanced Panel

 行業標準的專業攝影機控制

新款ATEM Camera Control Panel能提供4組行業標準的攝影機控制單元,足以媲美價格數十萬元的攝影機組工作流程!ATEM Camera Control Panel秉承便攜設計理念,可放置在工作臺,也可安裝到設備機架上。所有控制命令都會使用SDI攝影機控制協定發送到攝影機上,Blackmagic URSA Broadcast和Blackmagic Studio Camera系列攝影機均支援這一協定。它能為您提供各項具體控制,包括CCU風格的搖桿和RGB攝影機色彩、主增益、黑電平、光圈等等。各項控制均採用熟悉的廣播級佈局,不論是經驗豐富的操作人員還是職場新手都能快速習慣!



 相容Blackmagic攝影機、控制面板和錄影機等設備!

ATEM切換台系列十分強大,因為它們能根據不同需要擴大規模。添加ATEM Advanced Panel能實現專業級行業標準切換台控制;添加 ATEM Camera Control Panel則能獲得多達四台攝影機的精準色彩平衡控制。攝影機方面,Blackmagic Studio Camera是強大的攝影棚攝影機,將Tally、對講和控制統統融入緊湊便攜的設計。母版製作方面,Blackmagic HyperDeck Studio錄影機系列是理想的選擇,因為它們包含了ProRes、H.264和DNx等常見檔格式。使用UltraStudio或Blackmagic Web Presenter還能實現串流(流媒體)播放!添加一塊Micro Converter SDI to HDMI 3G轉換器即可進行HDMI監看!

功能全面綻放,絕無隱藏費用!

ATEM不同於其他切換台,所有功能都實實在在,所見即所得。也就是說,它的所有功能都被完全啟用,到手即可開始使用!此外,這款產品的所有功能都無需支付許可證費用,也不必支付月費。這意味著您再也不必擔心在節目開始前的五分鐘忽然被告知許可證即將過期!多畫面分割、SuperSource和DVE以及ATEM Advanced Keyers等先進功能皆能隨時為您效勞!此外,您還能在不限數量的多台電腦上使用免費的ATEM Software Control軟體控制。對於需要多人分工來從事混音、圖文製作、攝影機控制和切換台操控的工作流程來說,這一點至關重要!

ATEMSoftware Control

先進高效的現場製作切換台控制軟體!

ATEM Constellation HD可通過前面板直接使用,也可通過其自帶的Mac版或Windows版ATEM Software Control免費軟體實現控制。ATEM Software Control能為您提供更為豐富的控制和創意選擇!這款軟體能實現各路視頻源的即時切換,將圖文載入到媒體池,使用各類轉場及Key,還能更改切換台各項設置並混合音頻。從事較大規模的現場製作時,您還能讓多位工作人員都安裝這款軟體,同一時間合作完成製作任務!



介面,美觀而直觀

ATEM Software Control軟體的介面設計專為快速而準確的操控所設計。它分為不同頁面,易於您查找切換台的每一項主要控制,例如操控、音頻、巨集命令、媒體以及錄機控制等。切換台頁面採用您熟悉的佈局,合理設計了源按鈕、轉場控制和Key等操作項的位置。此外,切換台頁面還設有多個設置面板,可用來調整轉場、Key以及媒體播放器。媒體頁面能用來管理您的所有圖形檔,並且將它們載入到切換台,而音頻頁面則能用來控制其內置的多通道Fairlight調音台。



切換台

調整切換台設置,執行現場硬切,調整Key,應用轉場,疊加圖文等各類操作。



媒體

上傳RGBA靜態圖和動態媒體檔。圖文可作為標題、台標、下橫欄等資訊使用。



音頻

專業的Fairlight調音台,配備推子、6頻段EQ、壓縮器、限制器等眾多功能!



攝影機

通過連接支持的Blackmagic Design攝影機的SDI返送信號,全面控制攝影機並調色。



切換台控制 全方位虛擬控制面板!

ATEM能為您帶來高效現場製作工作流程!節目母線會始終處於直播狀態,可直接切換信號源。因此當您選定信號源之後,它就會立即進入播出狀態。您還可以充分利用它先進的預監母線,完成各項選擇並在將信號畫面切入播出之前在監視器上進行預監。確認即將播出的內容準確無誤後,只需輕輕一按Cut按鈕或Auto按鈕,即可將畫面轉入直播!預監母線可事先確認下一個轉場的信號源,讓您可以充滿自信地控制現場製作。



轉場控制

轉場控制區塊可提供快捷控制,讓您快速選擇轉場風格,並在現場製作的時候即時設置時長。您可以先選定混合、浸入、劃像或者甚至DVE轉場,當需要切換信號源的時候再使用Auto按鈕立即觸發轉場,或使用漸變推杆全面手動轉場!

轉場設置

ATEM Software Control能讓您快速進入所有轉場設置,進行精確的調整,然後將畫面信號切入播出!轉場設置面板可提供類型豐富的調整。只需選擇轉場類別,然後對其各項參數進行調整即可。有了如此豐富的選項,您定能創作出流暢的畫面過渡!

Upstream Keyers

軟體控制擁有精准的調整操控,可快速獲得無縫去背。綠幕和藍幕背景並非完美無瑕,因此擁有強大的Key控制,您就能更準確地處理包括色彩、溢出及光斑抑制、前景調色等Key參數在內的各類操作!



Downstream Keyers

ATEM Constellation配有上至四個Downstream Keyers,可以將各類台標、徽標和下橫欄等添加到節目輸出畫面上。只需將帶有Alpha通道的PNG、TGA、BMP、GIF、JPEG或TIFF圖像載入到媒體池中並發送到媒體播放器即可用於 去背!此外,對於圖文、標題、短時動畫和片段來說,Downstream Keyers也是理想之選。



自動轉場

您可以自定義轉場時長,然後使用Auto按鈕獲得流暢而準確的定時轉場。當啟用Auto按鈕時,切換各路信號源將自動添加畫面轉場。Auto按鈕可用於混合、浸入、劃像、DVE等眾多效果!當設置為節目/預監切換風格時,它還可以自動更改為觸發轉場。



DVE設置

ATEM Constellation HD的DVE功能遠不止畫中畫效果,因為可以用它來打造DVE轉場!ATEM Software Control軟體中的轉場設置面板能讓您準確控制所有DVE轉場選項,並且有超過18種精彩的DVE轉場風格,為您的製作平添無限新意。DVE轉場還具有反向效果!

預監轉場

預監轉場可預覽複雜的多層綠幕去背,確認無誤後再切入播出!預監視頻可通過輔助輸出或多畫面分割顯示。如果您希望確認轉場效果後再將畫面轉入播出狀態,預監轉場就是理想選擇!



淡入黑場

淡入黑場按鈕(FTB)十分適合在節目的開頭和結尾,以及中間插播廣告的時候使用,它能夠將所有圖層一起以淡入或淡出黑場。淡入黑場位於切換台的最後一層,它能確保所有視頻和圖層以及所有信號源,乃至音頻,都在同一時間整齊劃一地同步淡出!



Camera Control 攝影機控制

ATEM Constellation HD能直接通過ATEM Software Control軟體提供全面的攝影機控制。只要將Blackmagic Studio Camera、URSA Mini或URSA Broadcast攝影機連接到您的ATEM Constellation HD,就能獲得全面攝影機控制!所有攝影機的控制通訊都通過切換台的SDI輔助輸出發送至攝影機的PGM輸入。可控選項包括Tally燈、白平衡、ISO和快門,以及支持鏡頭上的光圈、對焦和變焦功能。攝影機內置DaVinci一級調色工具,其操控效果遠超普通意義上的攝影機色彩平衡處理。攝影機控制可選擇傳統CCU或DaVinci調色,然後添加ATEM Camera Control Panel。





媒體頁面

簡單地一拖一放,就可以在切換台中使用媒體檔了!

媒體播放器

ATEM Constellation HD搭載上至4個媒體播放器,可用於播放存儲在媒體池中的靜幀和動畫。您可以使用PNG、TGA、BMP、GIF、JPEG、TIFF以及視頻檔,用於帶Alpha通道和音軌的動態播放。帶有Alpha通道的檔則可作為台標、下橫欄、標題、甚至Stinger等元素使用!

 媒體池

通過ATEM Software Control,您可以把RGBA靜幀圖文檔和全動態視頻檔拖拽進ATEM Constellation HD。然後您可以流覽並選擇將哪些片段或靜幀通過媒體播放器作為視頻源呈現給切換台。您可以使用附帶的Photoshop插件將圖文直接傳輸給切換台。



音頻頁面 多通道調音台,盡顯專業品質!

ATEM Software Control自帶多通道Fairlight調音台,可供您單獨調整所有音頻輸入的電平和平衡。這款內部調音台的SDI輸入可提供多達80個音頻通道。ATEM 4 M/E Constellation HD的MADI輸入還能額外再提供64個音頻通道。每路輸入均配有獨立的6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門,並帶有全面聲像控制。每路音頻輸入都提供音頻表顯示,讓您時刻查看所有信號源的電平。按下按鈕可以打開每個信號源的音頻,並且啟用音頻跟蹤視頻(AFV)。此外,更有一個主推子可用來調整輸出到視頻的節目音頻終混。



參量等化器

出色的等化器是保證播出音質的秘密武器!產品內置的Fairlight調音台為每一個輸入通道均配有6頻段參量等化器。您可以單獨調整6個頻段,對聲音進行增強、變厚、變薄等處理。這意味著您可以單獨調整麥克風輸入,使其變得清晰易聽,同時確保其他輸入不受影響。



動態處理

產品內置的Fairlight調音台還為每一個音頻輸入通道均配有高品質壓縮器、限制器、擴展器和雜訊門。壓縮器和限制器能有效防止麥克風電平出現音量過高和失真的現象;雜訊門可消除麥克風的背景噪音;動態處理能讓整體混音中各個通道的處理變得易如反掌!





切換台設置

快速自定義,節目製作更容易!

使用ATEM Software Control軟體可輕鬆完成新專案的設置和前期準備工作!切換台的各項設置佈局十分合理,能便於您進行快速更改。您可以將ATEM Constellation HD設置成任何720p HD、1080p HD和1080i HD視頻格式。使用外接硬體控制面板或ATEM Software Control時,您還可以自定義輸入標籤來明確區分各個信號源。此外,多畫面分割也可以實現包括節目/預監佈局、音頻表等的自定義設置!您還可以控制HyperDeck獲得遠端觸發功能,並將它們用於動態媒體播放!



 各項設置,即時調用

ATEM Constellation HD能隨時快速保存切換台設置,供您即時調用!切換台狀態會被保存為XML檔,因此您還可以對其進行編輯加以更改。如果您從其他ATEM切換台轉換到ATEM Constellation HD,可以使用來自其他任何ATEM切換台機型的XML設置,甚至ATEM Mini XML設置檔,就是這麼簡單!您可以根據需要在任何時候保存切換台狀態,也可以對ATEM Software Control進行設置,讓它每隔一段時間執行自動保存,較早的檔版本也都會完整保留下來。保存切換台狀態時,您不僅能保存其各項設置,還能保存媒體池中的所有內容!



創建巨集命令

巨集命令可自動化一系列複雜而連貫的切換台操作,而這些往往在現場製作過程當中是非常難做到的,因為您必須手動按下多個按鈕。您可以把幾個畫面源之間的轉場、去背特效、圖文等資訊記錄下來。只要打開巨集命令視窗,選擇記錄按鈕並像平時一樣操作切換台就可以實現。您的操作會自動存儲在ATEM Constellation當中,還可以保存為XML檔,供您編輯併合並多個巨集命令。要使用某個巨集命令時,只要按對應的巨集命令按鈕即可!而且,外部硬體控制面板也具備巨集命令功能,因此您可以在ATEM Software Control以及多個位置觸發巨集命令。





HyperDeck控制

ATEM Constellation HD可實現與Blackmagic HyperDeck Studio錄機的無縫合作,讓您在直播節目中使用預錄片段!您可以連接多達4台HyperDeck作為信號源,還能查看到每台HyperDeck上的片段列表,選擇某個片段進行切換並預卷,然後隨時播放。這一功能非常適合將預先錄製好的畫面資料、廣告以及演職員滾動名單添加到現場節目製作當中!安裝部署一台HyperDeck,就能在各類活動現場播放廣告片,並且全部使用HyperDeck控制和巨集命令實現自動化!HyperDeck還可以生成饒有趣味的背景用於音樂視頻,或者生成動畫背景將人物 去背添加在上層,並且全部同步進行!

多用戶操控

製作大型現場活動,比如體育活動、音樂會、教堂禮拜,以及教育類活動等,都需要一支有著精湛技術的製作團隊,一眾創意人士展開無縫協作。ATEM Constellation HD搭載乙太網介面,因此能同時使用多個控制面板。您可以在多台電腦上運行多個ATEM Software Control,讓多名工作人員分別進行畫面切換、媒體管理、音頻混合、攝影機控制等工作,各司其職並且互不干擾。從事大型直播活動時,您還可以添加硬體控制面板獲得優化高效的工作流程。除此之外,您還可以通過互聯網遠端運行軟體,不論相隔多遠也依然能運籌帷幄!



ATEMAdvanced Panel系列

專業廣播級工作流程的得力助手!

如果要獲得高階專業的控制,請添置選配的ATEM Advanced Panel系列硬體控制面板!ATEM Constellation可通過軟體控制面板實現操控,而使用ATEM Advanced Panel硬體控制面板更能讓您效率倍增!ATEM Advanced Panel硬體控制面板可充分釋放ATEM Constellation的強大潛能,解鎖海量控制,助您實現更為複雜的特效製作。而且,它有著極具手感的廣播級高品質按鈕、旋鈕和T型推桿,足以讓您同時獲取切換臺上的所有功能。試想使用4 M/E型號可同時操作所有M/E功能,在ATEM Constellation切換臺上可為每路SDI源都搭配一個輸入按鈕! 三款強大的ATEM Advanced Panel型號!





ATEM 1 M/EAdvanced Panel

1 M/E型號配有單個M/E列,包括10個輸入按鈕和1個系統控制LCD螢幕。雖然是1 M/E面板,仍然可以控制大型切換臺上的所有M/E。輸入按鈕可自定義顏色,並且還搭載標籤LCD。此外,控制面板還配有DVE搖桿和T型推桿。



ATEM 2 M/EAdvanced Panel

2 M/E型號配有兩個M/E列,每列提供20個輸入按鈕,以及兩個獨立的系統控制LCD。另外,每列最多可在大型切換臺上控制4級M/E。所有列和輸入按鈕均包含可自定義標籤的LCD。每列還搭載一個獨立的選擇母線!



ATEM 4 M/EAdvanced Panel

規模龐大的4 M/E型號搭配ATEM 4 M/E Constellation切換台亦是綽綽有餘!該型號配備4個M/E列,每列擁有40個輸入按鈕和4個獨立的系統控制LCD。這款大型控制面板搭載32個LCD,用於自定義每列上的每一個按鈕!



為現場製作提速! 有了ATEM Control Panel硬體控制面板,製作從未如此簡單有趣!

選擇信號源 將攝影機信號即時切換到直播!

ATEM Constellation的設計旨在為您提供先進的現場切換工作流程。其內部分別設有節目和預監母線,可用來進行快速準確的信號源切換。您可以通過輔助輸出或在多畫面分割上查看所選擇的預監母線。然後,只要在控制面板的預監母線上進行選擇,畫面就會出現在預監螢幕上,供您先查看信號源,再將其切入播出。接下來,只要按下Cut或Auto按鈕,就能將信號源切入直播!此外,您還可以切換節目母線上的信號源,這樣就可以立即將它們切入直播!





轉場控制 選中並自定義轉場

為每個轉場專門分配一個硬體按鈕,獲得全面的轉場控制!當您選擇轉場類型時,系統控制LCD螢幕會顯示相應轉場的選項,您無需在複雜的功能表中進行導航就能更改其各項參數。這是一項即時可用的功能,它能為您提供諸多切換方法。只需在預監母線上選中一個新的信號源,按CUT執行硬切轉場,或按AUTO執行所選的混合、浸入、劃像或DVE轉場即可!您甚至可以直接在節目母線上進行切換。有了ATEM Advanced Panel硬體控制面板,您將獲得豐富而全面的控制,所有轉場類型盡在掌握。



混合、浸入或者劃像,甚至精彩的可編程DVE和Stinger動畫轉場等各種特效,一按按鈕即可實現!



轉場風格 混合、浸入、劃像、DVE,應有盡有!

ATEM切換台系列能為您提供大量轉場風格!混合轉場能像NLE交叉疊化一般流暢地混合信號源。產品自帶標準SMPTE劃像,並且提供邊緣柔化控制,可獲得平滑優美的轉場,生動效果更勝交叉疊化。浸入轉場可營造出浸入色場的效果,由於它還可以選擇浸入到任何視訊源,因此能創建出獨具創意的精彩效果!DVE轉場則可以使用DVE創建炫目的移動效果,將前景畫面進行整體移動!除此之外,您還可以將DVE和媒體池中的靜態圖結合使用,打造出精彩的圖文劃像效果!T型推桿還可以手動調整轉場的位置,實現全方位控制!



全面控制劃像、對稱、柔化等效果,並調整彩色邊框寬度和柔化程度。



劃像轉場 將劃像變得激動人心!

對參數進行設置後,平平無奇的劃像轉場也能華麗變身成為令人稱奇的精彩效果!您可以直接在LCD上選擇劃像圖案,也可以添加大量自定義效果來滿足製作風格的需要。可供調整的參數包括對稱性、柔化程度、彩色邊框的寬度和柔化程度,以及劃像中心的位置等等。您甚至還可以使用專設的搖桿來精準設置具體的劃像圖案位置!





上下移動內建搖桿可調整DVE位置,轉動搖桿則可改變畫面大小比例!



DVE轉場 種類繁多,令人大開眼界

ATEM Advanced Panel硬體控制面板設有搖桿,非常適合用來放置DVE獲得自定義畫中畫特效。搖桿可準確設置轉場的位置,旋轉旋鈕則能調整DVE大小。您可以使用多功能旋鈕和LCD螢幕功能表來調整DVE的位置、大小以及燈光和下拉陰影等其他參數。同時,DVE還能設置為使圖文飛入畫面,或選擇任何一個預先設計好的推移和擠壓等轉場效果。



精確的控制旋鈕可快速完成準確無暇的 chroma keyers (刪除背景/去背合成)去背,用於多層特效。



Key操作 獲得精細的綠幕去背

系統控制旋鈕十分適合在進行 chroma keyers (刪除背景/去背合成)去背時使用,從而對各項參數進行精細調整以獲得銳利乾淨的邊緣,獲得無縫的多層合成效果。使用軟體控制時,您需要查看用戶介面,但ATEM Advanced Panel硬體控制面板設有多個控制旋鈕,可以一邊用它們來調整Key參數,一邊查看即時視訊輸出,確保去背效果令人滿意。只有一邊查看視訊,一邊細微調整Key設置,才能確保 去背效果令人滿意。





T形推桿符合人體工學,讓您實現手動轉場,密切配合現場表演!



漸變推桿 手動混合各類轉場

精彩的現場表演常常需要使用手動轉場控制。T型推桿的設計符合人體工學,讓精彩轉場與現場表演渾然一體!有的現場活動需要您有敏銳的觸覺,在現場活動氣氛的起承轉合中把握轉場的恰當時機,還需要和攝影師以及各位搭檔保持同步並默契配合。ATEM Constellation在表演中扮演的是指揮家的角色,它會隨製作的逐漸展開和深入來操控全局。



自動轉場可應用到各種轉場效果,並可預先編程,時長可介於1到250格之間,是獲得攝影機畫面之間平滑切換和混合的理想之選。



自動轉場 精彩,精準!

自動轉場按鈕位於控制面板漸變推桿下方。選擇自動轉場按鈕可立即執行您設置好的轉場類型。這樣能在觸發轉場操作之前確保您正確選擇信號源和轉場類型,始終明確掌握接下來的流程,從而大張減少播出失誤的幾率。自動轉場可經過編程,將時長控制在1到250格,這麼做的好處是讓節目中的每個轉場都整齊劃一。



1 M/E硬體控制面板專門配有預監轉場按鈕,便於將信號畫面切入直播之前先預覽下一個轉場加以確認。



預監轉場 播出期間模擬效果

硬體控制面板具備比ATEM Constellation前面板更豐富的功能,它包含十分實用的預監轉場按鈕,能讓您先模擬轉場效果,確認後再切入播出!PREV TRANS按鈕能在預監視訊輸出或ATEM Constellation型號的多畫面分割螢幕上顯示結果,有助於防止直播轉場準備期間發生錯誤。預監轉場能極為有效地確保複雜轉場和多層Key效果的準確設置。

淡入黑場 收尾也要乾淨俐落!

控制面板上內建的淡入黑場按鈕可控制切換台的所有輸出!選擇淡入黑場(FTB)按鈕可將節目輸出以預設轉場時長平滑淡入黑場。FTB位於所有處理的最後一個環節,因此能確保所有視訊層同時淡出。您還可以選擇在觸發FTB的同時讓音頻也逐漸淡出,十分適合製作節目的開頭和結尾,或者在節目間隙插播廣告。FTB還包含按鈕保護,可以防止意外觸發功能!



搖桿 精確控制DVE

使用搖桿移動螢幕上的各類圖文元素。三軸搖桿控制可用來調整劃像圖案的X、Y和Z位置並放置ATEM Constellation的DVE。用搖桿控制DVE是放置直播視訊畫中畫的理想途徑。縮放大小比例、調整上下左右位置以獲得令人滿意的畫中畫特效。您還可以使用搖桿來移動DVE並輸入開始和結束的關鍵格螢幕位置來自定義您的動畫DVE動態效果。



系統控制

使用功能表更改切換台設置!

您可以直接通過系統控制LCD實現全面操控。每塊系統控制LCD都設有小型鍵盤,上面的每個按鈕均可直接啟用相應的功能,此外還有LCD、旋鈕和多功能按鈕控制。只要按下小型鍵盤按鈕就可以看到參數顯示在大尺寸LCD螢幕上,再使用多功能按鈕和旋鈕可更改每項設置。操作就是這般簡單快捷!產品提供了幾百個切換台參數,可用於Key、轉場選擇、DVE、彩底發生器,以及切換台視訊格式、多畫面分割設置,甚至輸入按鈕重映射等!您甚至可以保存和調用10個面板設置並將其保存在該控制面板中!此外,2 M/E型號設有2套獨立的系統控制功能表,而4 M/E型號則搭載4個獨立的系統控制LCD螢幕!

按鈕位於選擇母線上,可用來快速設定輔助輸出,只需按下按鈕就能即時切換信號源。



一鍵更改視訊輸出

除了輸入按鈕,每列M/E還設有專門的選擇母線,可指派視訊進行處理,並將源選擇到輔助輸出上。有了如此多的輔助輸出,您可以將任意源選擇到任意輸出上,就好像一台SDI矩陣。選擇母線位於ME按鈕列上方,便於您通過單個按鈕來更改源,使用簡單快捷。除此之外,產品還提供標籤顯示,讓您時刻明確每個按鈕所對應的信號源。選擇母線還可以直接選擇輸入用於像Key和DVE等其他內部處理。只有選擇母線可讓您內部指派信號並立即通過輔助輸出!



媒體播放器 圖文和標題的好管家

您可以在控制面板LCD功能表的媒體池中選擇靜格,只要按媒體按鈕就能獲取媒體播放器,並且選擇將該影像作為視訊源發送到媒體播放器。通過滾動媒體池影像列表可選擇任何載入的靜格,列表會顯示每個影像的原始檔案名,讓您在同一個控制面板中就可以直接快速更改靜格和標題,再也不用只為了更改標題而更換控制面板了。

從控制面板選擇圖文,在圖文和片段之間選擇並從ATEM Broadcast Control Panel直接播放片段。



強大的自定義巨集命令 一鍵觸發!

ATEM Advanced Panel硬體控制面板的另一個優勢是內建巨集命令,您可以用它來記錄自定義巨集命令,然後通過按鈕一鍵觸發。這樣一來,您就無需使用電腦來觸發巨集命令了,因為您所使用的硬體控制面板就能實現這一功能。由於巨集命令都存儲在ATEM Constellation上,所以當您對某一條巨集命令進行編輯或更改後,操作改動就會出現在所有連接的硬體或軟體控制面板上。每個巨集命令按鈕設置為觸發不同的巨集命令,按鈕下方的LCD小螢幕會顯示該按鈕所指派的巨集命令。



自定義控制選項 不論身在何處,都能控制ATEM切換台!

由於ATEM Constellation包含標準乙太網介面,您可以利用這一介面實現遠端控制。ATEM Advanced Panel硬體控制面板、ATEM Camera Control panel及Mac和Windows系統下的ATEM Software Control都可以通過乙太網連接至ATEM Constellation,您可以根據需要搭建各種面板組合,獲得理想的控制設置。也就是說,您可以同時且並行使用多台控制面板。這些控制面板可分佈各地,讓您足不出戶就能遠程控制ATEM Constellation!



軟體

有了軟體控制,您除了可以本地控制ATEM之外,還能通過網際網路在任何地方遠端控制!

網路

將任何硬體和軟體切換台控制同時配合使用,即可組建成適合多用戶操作的工作流程。

免費SDK

購買ATEM切換台即可獲贈我們的軟體發展工具包,自定義您的專屬解決方案!

ATEM Camera Control Panel遙控四台攝影機,一台控制面板就能做到!

ATEM Camera Control Panel是一款專業打造的廣播級攝影機控制設備,它將ATEM Software Control的軟體功能進一步延伸,並添加了高品質按鈕,操作起來更加快捷。配合使用Blackmagic Studio Camera、URSA Mini Pro及URSA Broadcast攝影機時,ATEM Constellation HD支持攝影機控制,能獲得全方位遠端攝影機控制。該控制面板只需一名操作人員就能進行監看並調整黑電平、增益、色彩平衡、快門速度等一系列廣泛的攝影機參數,從而讓攝影師將更多精力投入到取景構圖及鏡頭構圖等更為重要的任務上。此外,這款控制面板適用於所有ATEM切換台型號!

相容Blackmagic Studio、URSA Mini及URSA Broadcast攝影機

ATEM Constellation HD可與新款Blackmagic SDI攝影機搭配使用,這些攝影機具有攝影棚攝影機功能,可進行遠端控制!因此,您可以獲得遠端攝影機控制、Tally提示燈以及內建DaVinci調色工具。所有控制都通過切換台輔助輸出連接至攝影機PGM SDI輸入,讓您可以經由單根SDI線纜從切換台通過廣播控制指令來控制攝影機!這意味著您可以遠端控制攝影機設置,以及支援鏡頭上的對焦、光圈以及變焦操作。Pocket Cinema Camera內附DaVinci一級調色工具,能為您帶來比簡單CCU控制更為精細的操控選項,在攝影機內進行全方位調色,令畫面呈現電影質感!

控制多台Blackmagic Pocket Cinema Camera一人可同時操控多達4台攝影機!

從事現場製作時,各機位畫面之間相互匹配、擁有良好的色彩平衡至關重要,因為當您切換不同攝影機畫面時,它們必須具備一致的觀感。ATEM Camera Control Panel在一塊控制面板上配備4個攝影機控制器,因此四台攝影機同時盡在掌控。使用四台以上攝影機進行製作時,您可以快速更改每個CCU通道所控制的攝影機,從而依然可以通過單台控制面板全面控制。每個攝影機控制器均設有LCD螢幕,並配備多功能按鈕和旋鈕,提供有全套傳統CCU控制,攝影機狀態一目了然。



場景及攝影機控制

每個攝影機控制的頂部設有用來更改攝影機設置的工具,還能保存並調用場景預設。在戶外日光等光線條件多變的環境下進行工作時,遠端調整重要的攝影機設置就變得尤為重要,有了這些設置,您就能根據場景的變化來快速調整攝影機。這一部分的控制包括主增益、白平衡、快門速度等!

白平衡

觸發攝影機的自動白平衡功能,快速獲得理想的白平衡。

載入場景

保存並調用場景預設,是每日相同環境下開展常規工作的好幫手!

主增益

提升感測器的感光性能,更好地應對環境變暗或者需要更多景深效果的情況。

快門速度

設置攝影機的快門速度,較慢的快門速度也可以在昏暗拍攝條件下提升亮度。

彩條

為所選攝影機輸出彩條。設置調試新的工作時,彩條會很有幫助!



增益和消隱脈衝電平控制

中間部分是獨立的RGB控制,可用來調整攝影機色彩,更好地呈現畫面中的亮部和暗部。由於Blackmagic攝影機具有攝影棚功能,自帶完整版DaVinci Resolve一級調色工具,您在攝影機內部就能獲得綜合全面的色彩掌控。這些紅、綠、藍控制可用來調整亮部和暗部,讓您準確匹配多機位元畫面,確保獲得色彩一致的無縫畫面切換。經驗豐富的攝影機控制員經常會使用一個技巧,就是只調整紅色和藍色通道,這樣就能在不過多偏離原本準確色彩的前提下添加或移除紅藍色調!



白平衡

單獨設立RGB控制,可調整畫面中的亮部。

黑平衡

單獨設立RGB控制,可調整畫面中的暗部。





鏡頭與光圈控制

面板的下方設有各項常用控制,並配有清晰易讀的大字體攝影機編號,並且在攝影機處於播出狀態時會顯示紅色高亮加以提示!攝影機的主要控制工具就是高品質專業搖桿,上下移動它能精確調整光圈開合,旋轉旋鈕則能控制主黑電平。這與廣電行業所使用的攝影機控制方式完全一致,擁有專業級用戶介面,是各類高階直播車或者棚內應用的理想培訓工具。此外,產品還專設CCU鎖定按鈕和網路及錯誤提示。



光圈控制

使用搖桿來調整光圈和主黑電平。上下移動可調整光圈,轉動可調整黑電平,按下可進行監看。

光圈上限控制

如果要防止使用不同鏡頭類型時光圈過於敏感,您可以降低調整範圍。

鎖定控制

為防止意外觸碰攝影機調整,您可以鎖定光圈和主黑電平控制。

主黑電平

這一提示燈可回饋在遠端攝影機上所應用的主黑電平調整。

啟用面板

如果您為所有攝影機設置了理想的色彩匹配,此時就可以鎖定所有面板調整。

狀態燈

在ATEM Constellation HD上,這些提示燈可顯示網路狀態以及SMPTE光纖攝影機連接情況。

預監

可將攝影機信號切換到輔助視訊輸出,無需按下搖桿就可實現。

攝影機編號

大字體攝影機編號顯示,讓您明確哪台攝影機被分配到哪個通道,並且在處於播出時亮起紅燈加以提示!

CALL按鈕

可在攝影機上閃爍Tally燈,提示攝影師您想要與之對話。



擴展您的製作流程與ATEM Control Panel默契合作!

為ATEM Constellation HD添加ATEM Camera Control Panel非常簡單,因為所有網路設置都已指派完成,您只要使用乙太網線直接將ATEM Camera Control Panel連接到切換台的乙太網介面即可。ATEM控制面板配備環通乙太網連接,方便您環通連接多個面板。有了乙太網,您還可以通過網路連接多台ATEM Camera Control Panel和ATEM Advanced Panel硬體控制面板,獲得自定義和專業級廣播製作攝影棚功能。奔波於各地外景工作時,您還能把控制面板用於各類ATEM切換台型號,以滿足不同的製作需要。



真正的廣播級攝影機控制ATEM Constellation切換台,小身形蘊含大智慧!

儘管ATEM Constellation HD採用緊湊2RU設計,但內部功能依然面面俱到!ATEM Constellation HD是一款功能強大的切換台,添加ATEM硬體面板後可提供給您世界各地電視臺所使用的專業級工作流程。如果您從事有償工作,需要一套專業的製作系統來開展教育活動,或者只需要用到硬體控制面板的操作速度,ATEM Camera Control Panel便值得一試。ATEM Camera Control採用傳統CCU控制,具備一定廣電工作經驗的人士可以快速上手操作。如今,創業公司和教育機構也可以使用專業級廣播切換台了!



ATEM 4 M/E Constellation 4K 技術規格



介面

視訊輸入介面總數

40

視訊輸出介面總數

28

輔助輸出介面總數

24

SDI速率

1.5G、3G、6G、12G。

音頻輸入介面總數

2 x 平衡1/4英寸介面。

1 x 32立體聲通道BNC MADI輸入,

1 x 5針XLR對講。

音頻輸出介面總數

2 x 平衡1/4英寸介面。

2 x 32立體聲通道BNC MADI輸出,

1 x 5針XLR對講。

時間碼介面

同步輸入

三電平或黑場。

視訊輸入再同步

40路輸入均配備

格率和格式轉換器

40路輸入均配備

SDI視訊輸入

40 x 10bit 720p、1080i、1080p、2160p。

SDI音頻輸入

所有SDI輸入均設有2通道嵌入式音頻。

額外音頻輸入

1 x 5針XLR對講。

SDI視訊輸出

28 x 10bit 720p、1080i、1080p、2160p。

SDI音頻輸出

所有SDI輸出上都嵌入2個音頻通道。

額外音頻輸出

1 x 5針XLR對講。

SDI節目輸出

從24路SDI輸出中任選。

下變換SDI節目輸出

SDI預監輸出

從24路SDI輸出中任選。

SDI多畫面分割輸出

4

HDMI多畫面分割輸出

網路攝影頭輸出

1 x USB-C,支持720p或1080p,PGM格率。

遠程

RJ12支持RS-422。

控制面板介面

乙太網支援10/100/1000 BaseT。控制面板和切換台主機可通過網路直接連接。

內部時間碼發生器

支持

對講

RJ45可連接第三方對講系統。

Tally輸出

可通過乙太網介面連接Blackmagic Design的GPI and Tally Interface添加。(需另購)。

電腦介面

1 x USB-C埠。









格式

SD視訊格式

HD視訊格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60.


Ultra HD視訊格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60.


SDI規範

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1和SMPTE 2082‑10、SMPTE 2082‑12.


視訊採樣

4:2:2

色彩精度

10bit。

色彩空間

REC 709,REC 2020。

SDI自動切換

可在1.5G-SDI、A級和B級3G-SDI、6G-SDI和12G-SDI之間自動檢測。



產品規格

upstream keyers

16

downstream keyers

4

高級 chroma keyer (刪除背景/去背合成)

16

SuperSource

2

對講支持

支持

混音消除支持

支持

線性/luma key控

21

轉場Keyers控(Stinger/DVE)

4個Stinger,4個DVE

疊加層總數

28

圖形發生器

21

彩底發生器

2

DVEs

4

控制面板

前面板緊急切換,也可使用軟體控制面板或選購硬體面板。

可指派窗口

64

Tally

紅色表示節目,綠色表示預監。

窗口源標籤

支持





多畫面分割監看

多畫面分割監看

4 x 16多畫面分割佈局選項,最多可實現64個分割畫面。

多畫面分割視訊格式

可選HD或Ultra HD



媒體播放器

媒體播放器

4

通道

每個媒體播放器都有填充和Keyers通道。

媒體池靜格容量

40

媒體池片段容量

4

媒體播放器可存放的720 HD片段長度

3200格

媒體播放器可存放的1080 HD片段長度

1600格

媒體播放器可存放的Ultra HD片段長度

400格

媒體池靜格格式

PNG、TGA、BMP、GIF、JPEG和TIFF。

媒體池視訊檔格式

TGA序列

媒體池音頻檔格式

WAV、MP3和AIFF。



顯示器

介面

監視器最低解析度要求為1366 x 768畫素

前面板

內建HD LCD視訊監視器,設有42個LED按鈕可進行設置和緊急切換所用,8個源信號按鈕、4個轉場按鈕、6個對講選擇和混合按鈕、功能表控制旋鈕和設置按鈕、前面板鎖定按鈕。



處理

處理延遲

TBA

混音器

156通道混音器。

可選On/Off/音頻跟隨視訊(AFV)。

電平和峰值音頻表。

主增益控制。

6頻段參量等化器、動態處理包括擴展器、門限器、壓縮器和限制器。



下變換

TBA





軟體

附贈控制面板

附贈ATEM Software Control軟體控制面板,支援Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本,以及Windows 10和11作業系統。

軟體更新

使用USB-C介面直接連接到Mac OS或Windows電腦。自帶ATEM Setup Utility。

配置

通過ATEM Software Control Panel配置。ATEM切換台主機IP位址除外,該設置需要通過USB-C連接切換台主機後使用ATEM Setup Utility軟體設置。



作業系統

Mac 12.0 Monterey、 Mac 13.0 Ventura或更高版本。

Windows 10和11。



電源要求

電源供應

2個內部電源,100 - 240 AC 50/60Hz

功耗

TBA





物理規格





物理安裝

物理安裝

2RU高



環境規格

操作溫度 0°到40° C(32°到104° F)

存儲溫度 -20°到60° C(-4°到140° F)

相對濕度 0%到90%不結露



裝箱配置

ATEM 4 M/E Constellation 4K

歡迎卡內含QR碼,可用於軟體下載。



保修

12個月有限製造商保修。

找不到SWATEMSCN2/2ME4/4K相關的選購配件......   更多推薦加購產品     more...

1.訂購請按下前方空格 ,並按下"" ,購物流程請參閱購物流程,隨機購買享有隨機價優惠,訂購請將前面方塊打勾。
2.加購商品.並不保證相容.訂購時請註明使用機種。

  • 總代理公司貨  購物安全有保障  無隱藏費用

    數位蘋果網1994年成立,數位相機、攝影機、投影機、單眼相機 堅持保證百分之百總代理公司貨,拒絕來路不明的產品、沒有保障的水貨、平行輸入公司貨、贓貨,享有完整的售後服務、中文操作手冊、總代理+數位蘋果網雙重售後服務、完整的配件

    優惠價格限量2組(供貨數量 ),售完為止 (大量購買者請電洽本公司)。買貴通報
    上網登錄活動,活動時間、贈品內容、活動內容依原廠為主
    產品保固/售後服務:總代理公司貨,由總代理提供完善售後服務。
    若運送過程導致故障或新品瑕疵,7日內更換新品。其餘請參閱維修保固。
    如何指定訂購 產品規格(顏色)
pagetop
