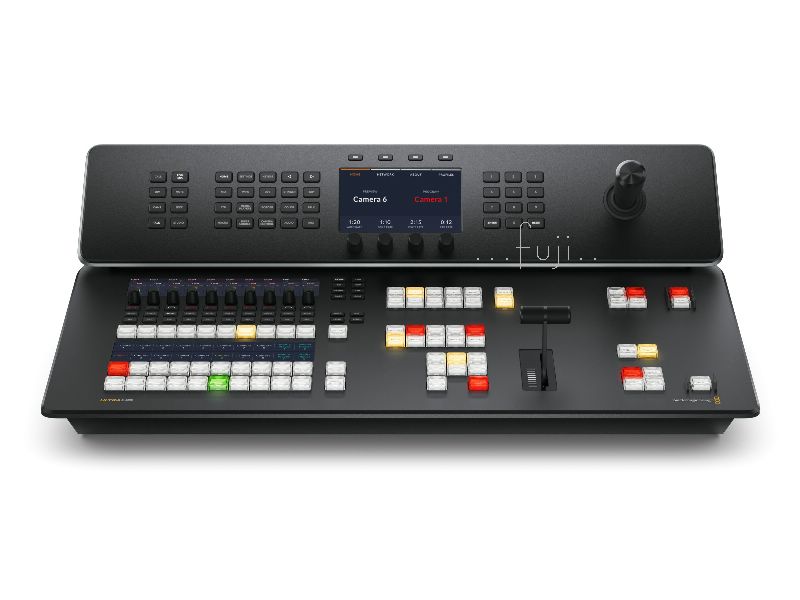

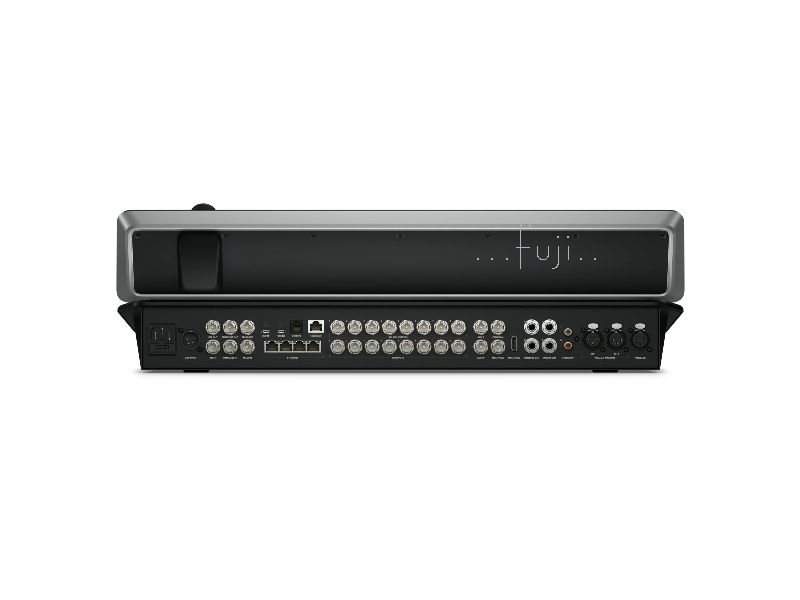

BMD專業ATEM Television Studio 4K8現場製作切換台

<超大張圖片>

付款方式: ATM、線上刷卡
  (付款方式說明)

列印  QR CODE  提出問題  加入收藏


BMD專業ATEM Television Studio 4K8現場製作切換台

 訂購編號:P1369   建議售價:200,000元 (省下:13,650元)

 優惠價(含稅):

  大型控盤、大型LCD、三軸操縱桿,8路12G-SDI輸入(Ultra HD/2160p60)、10路 Aux 12G-SDI輔助輸出、4埠10G乙太網交換機等更多功能!

免運費  免手續  無隱藏費用  可貨到收

轉帳付款   優惠價182,608元 (-2%+免手續費)

銷售情形:近期到貨,已開放訂購,貨到第一時間交貨,歡迎 e-mail詢價(貨到通知)


ATEM Television Studio 4K8 緊湊型現場製作切換台/導播機 4K/Ultra HD

廣播級大型控盤 大型LCD  T型推款 3 Axis Joystick/三軸操縱桿 多機作業

8路12G-SDI帶格式轉換輸入 12路輸出  HDMI2.0/12G SDI MultiViews

具有SuperSource 多組DVE、ATEM Chroma Keyer

USB-C SSD錄影機 WebCam 網路攝影機輸出

總代理富銘公司貨 北中南皆有維修據點在地服務

ATEM Television Studio 4K8是一款強大的Ultra HD現場製作切換台,內建廣播級控制面板。產品搭載8路12G-SDI輸入、10路用於外部錄影機的12G-SDI輔助輸出、4埠10G乙太網交換機、內建推流、母版錄影機、多畫面分割、USB網路攝影機(Webcam)支援、2個DVE、SuperSource、4個ATEM Advanced Chroma Keyer、2個媒體播放器、以及對講等全面的廣播級現場製作攝影棚功能!


ATEM Television Studio

高度便攜的一體化Television Studio切換台!

新推出的ATEM Television Studio是一款內建廣播級控制面板的專業級現場製作切換台,能出色勝任高階製作工作的同時還擁有高度便攜性,便於在沒有設備機架的小型場所或者轉播車內使用。這款強大的切換台搭載8路帶有格式轉換的SDI輸入、2路輔助輸出、4個色度 keyers、2個downstream keyers、SuperSource、2個媒體播放器,以及大量轉場!此外,它還擁有多項電視攝影棚功能,包括:硬體推流、記錄、混音器、對講、多畫面分割和選配的內部雲存儲等。ATEM Television Studio HD8 ISO型號甚至能夠記錄8路輸入用於剪輯!

三款出色的ATEM Television Studio型號!

ATEM  Television Studio HD8
緊湊型現場製作切換台,搭載內建廣播級控制面板、8路3G-SDI輸入、推流、記錄、多畫面分割、DVE、keyers、USB網路攝影頭支援、媒體播放器、對講及選配雲存儲功能。
ATEM  TelevisionStudio HD8 ISO
這款強大的ISO型號包含ATEM Television Studio HD的所有功能,並且8路輸入均設有ISO單獨記錄功能,最多支援8台遠端攝影機,每台攝影機帶有控制及Tally!
ATEM  Television Studio 4K8
強大的Ultra HD現場製作切換台,與非ISO HD型號相似,搭載8路12G-SDI輸入、10路用於連接外部錄影機的12G-SDI輔助輸出、4埠10G乙太網交換機等更多功能!


現場、後期、發佈,樣樣都行!

現場製作

這款強大的8輸入切換台擁有節目輸出及兩路輔助輸出,為您提供移動製作所需的一切功能。這意味著您可以最多連接8台攝影機!產品還將專業攝影機控制、對講和混音功能全部融入熟悉的硬體控制面板設計。

後期製作

ISO型號將所有輸入記錄為單獨檔,您可以使用任何支援多機位的非編軟體進行剪輯,這是因為所有檔都具備準確的時間碼同步。而且有了內建網路存儲,您可以在記錄的同時進行剪輯!多位用戶能夠共用媒體並展開協作!

內容發佈

內建硬體推流引擎,為您向全球觀眾現場直播活動助力!產品可以記錄帶AAC音頻的H.264檔,以正確的格式上傳到YouTube。您還可以使用輔助輸出和大型螢幕及投影機,與觀眾共用直播!



功能與真正的廣播級現場製作切換台無異!

ATEM Television Studio雖採用緊湊設計,卻依然蘊含眾多強大的廣播級功能!如果您有志在影視行業謀得一席之地,它將是您練手的好機會,因為它與高階廣播攝影棚的切換台擁有相同的性能。您將獲得一款先進的廣播級切換台,內建ATEM Advanced Chroma Keyer、Fairlight混音器、DVE以及用於圖文製作的靜格存儲等。大部分功能可通過前面板操作,使用Mac或Windows版本的免費ATEM Software Control軟體控制面板還能解鎖更多功能!專業設備加上您的創意嘗試,定能打造出高階廣播級品質的電視直播節目!







簡單易用,上手迅速!

這款切換台非常易於操作,只要在前面板上按下任何節目列按鈕就能在視訊源之間進行切換。或者您可以在預監列上預先選擇信號源,然後按下硬切或自動按鈕在硬切或特效轉場之間選擇。具體包括選擇疊化轉場,或是浸入顏色、DVE擠壓或DVE推移等更加戲劇化的轉場。您還可以添加DVE,實現帶自定義圖文的 子母畫面( Picture in picture 畫中畫)效果。媒體播放器可以保存帶Alpha通道的圖文,從而將標題字幕和圖文作為即時視訊輸入載入,然後將處理後的畫面進行 串流(流媒體)直播!



多機位現場製作,想去哪就去哪!

緊湊型轉播車

有了一體化設計,您可以打造出新一代的緊湊型轉播車!無需設備機架,也沒有雜亂無章的堆放,使工作環境變得更加美觀舒適。您甚至可以把切換台嵌入桌面,獲得更好的穩定性!

音樂場館和俱樂部

樓下的音樂場館或喜劇俱樂部等有趣的地方往往空間太小,無法放下視訊設備機架。而ATEM Television Studio能被帶進任何場所!它打包簡單,即使場館擠滿了人也沒問題。

線上教學

ATEM Television Studio是創作教育內容的理想選擇!ISO型號能夠記錄視訊輸入,您可以精修剪輯,替換鏡頭,甚至添加調色。您還可以連接Zoom,顯示與學生們的即時聊天內容!

實況體育

ATEM Television Studio是現場體育活動的理想選擇,因為它設計簡約,社區志願者能夠輕鬆上手。它可以被安裝在體育俱樂部堙A或者隨著隊伍一同出行。8台攝影機位部署,助您全方位捕捉所有精彩角度!



功能齊全的廣播級高品質切換台

ATEM Television Studio 將切換台和控制面板合併成同一台設備,便攜性極高。您需要的功能,它都有!其前面板包含各類按鈕,可選擇信號源、觸發轉場、設置視訊特效,使用與昂貴的廣播級切換台同樣專業的按鈕,還可以通過內建T型桿進行手動轉場控制!前面板還搭載創新的混音器控制區域,每路信號都配有一個專門的LCD即時顯示音頻表。此外還配有記錄和推流控制按鈕,以及現場輔助切換,您可以在所有8台攝影機、節目、預監或多畫面分割之間切換輔助輸出。



連接多達8台獨立攝影機

ATEM Television Studio 配備8路3G-SDI視訊輸入,用來連接多台攝影機,獲得多個畫面角度。Blackmagic Studio Camera或者Blackmagic URSA Broadcast G2等搭載SDI輸出的視訊攝影機有著更出色的低光表現,並且可以使用專業鏡頭,因此拍攝影像畫質更佳。所有視訊源,不論採用何種視訊標準,都會經過同步後送入切換台。一切工作都能順利展開,現場設備部署也十分快捷,無懼任何技術問題。您可以充分發揮多機位現場製作的創意自由,製作出引人入勝的採訪、廣告、戲劇製作、音樂表演、體育運動等精彩節目!





真正的廣播風格混合特效切換

ATEM Television Studio使用專業的節目/預監操作方式,與大型播出機構使用現場製作切換台的方式一樣。此外,這款切換台還能進行A/B式切換,讓志願者或社區團體使用起來更加簡單。當您想要像廣電專業人士一樣操作切換台,節目/預監是理想的選擇!這意味著只有在您按下硬切或自動按鈕之後,信號源才會切入播出。這樣的兩步流程讓您可以在播出之前看到所做的選擇,從而減少錯誤的發生。此外,節目/預監操作也是培訓學生進入廣播電視行業的理想方式。



輕鬆添加各類視訊特效!

ATEM Television Studio的一大優勢是擁有大量專業內建視訊特效!切換信號源時,CUT按鈕可即時執行硬切操作。您可以使用T型推桿手動控制視訊特效轉場,也可以按AUTO按鈕執行自動轉場。自動轉場使用系統控制中設置的時長。您還可以選擇想要的特效類型,包括可在信號間進行平滑過渡的混合轉場,或者通過彩底發生器等第三方視訊源實現的浸入轉場。切換台包含廣泛的SMPTE劃像,以及充滿趣味的DVE效果,可以在兩個視訊信號源轉場時將畫面滑動或擠壓出螢幕!





大量創意轉場,令人大開眼界!

ATEM Television Studio擁有與昂貴廣播級切換台相同的轉場效果。也就是說特效和轉場能以多種不同方式自定義,所以非常強大。您永遠都能找到新的使用方法!這是因為所有轉場均可通過調整時長、邊框色彩、邊框寬度、位置和方向等參數實現自定義。您甚至可以將DVE與劃像轉場一同使用,讓DVE沿劃像邊緣移動圖文。這個稱作圖文劃像,常常在體育賽事播出中使用。預監轉場按鈕可用於離線設置特效,是避免出錯的好方法。



內建DVE,助力廣播級視訊特效

ATEM Television Studio 擁有獨立的DVE,讓您可以調整圖文的位置,並且創造出子母畫面( Picture in picture 畫中畫)構圖。DVE畫質驚人,並且支持位置、大小和縮放的即時調整。DVE能幫助您創建專業的 子母畫面( Picture in picture 畫中畫)效果,並帶有自定義3D邊框、陰影和燈光等效果。這些DVE還可以用來創建新奇的DVE轉場效果,通過擠壓、翻轉和推移等效果為節目增添趣味。您還可以將自定義圖文和DVE轉場結合使用,打造出極具個性的圖文劃像轉場!此外還有帶4個額外DVE的SuperSource多層處理引擎!



支持內部媒體池存儲靜格和動態圖形

內建的媒體池能存儲廣播級高品質圖文和動畫素材,並可通過媒體播放器播放。媒體播放器會作為獨立信號源出現,您無需因為使用圖文而佔用任何一路SDI輸入。為了保證品質,所有媒體都支持帶Alpha通道的RGB色彩空間,以實現透明度和圖層處理。媒體池可容納20個HD解析度靜格。動畫和Stinger的動態圖形片段可存儲多達400格720HD影像,1080HD則可存儲200格。您可以使用ATEM Software Control上傳及管理媒體,還可以在Adobe Photoshop中準備圖文,然後使用免費的ATEM Photoshop外掛下載到媒體池。

下載ATEM圖文



配備4個ATEM Advanced Chroma Keyer

ATEM Television Studio搭載4個ATEM Advanced Chroma Keyer高級 chroma keyer (刪除背景/去背合成),可用於製作綠幕去背(摳像)特效,因此是新聞播報和現場演出的理想設備。切換台所配備的 chroma keyer (刪除背景/去背合成)是一項非常強大的工具,功能包含通過拾色器對背景色彩進行採樣,從而自動生成 去背(摳像)參數等,為您帶來精準的邊緣和光斑控制,甚至還有前景調色工具來匹配前景層和背景層,確保獲得天衣無縫的合成效果。您還可以通過創建帶有綠幕或藍屏背景的圖文來打造出標題疊加效果。擁有4個ATEM Advanced Chroma Keyer的ATEM Television Studio是創建固定機位虛擬場景的理想選擇!



強大的SuperSource處理!

ATEM Television Studio除了具備DVE之外,還有強大的SuperSource多層處理器!SuperSource提供了4個額外的DVE圖層和一個背景圖層,合併到一起可作為一路額外的輸入源。任何視訊輸入都可以作為信號源供每個DVE使用,然後再將所有圖層疊加到一起,置於媒體池自定義背景或即時視訊之上。SuperSource是製作多個 子母畫面( Picture in picture 畫中畫)訪談顯示畫面的理想工具,您可以通過設置效果,讓每一位受訪者的畫面出現在美觀時尚的圖文當中。SuperSource功能相當於內建了一個完全獨立的多層視覺特效切換台!



多達8個帶格式轉換的3G-SDI輸入!

ATEM Television Studio 搭載8路獨立的3G-SDI輸入,每路輸入均配有專門的格式轉換器。也就是說,任何1080HD或720HD輸入源都可以轉換成切換台的視訊格式!這樣一來,每一路切換台SDI輸入就都能運行不同的電視格式,並且所有輸入都能正常工作!SDI輸入聲道1、2、3和4還可以被手動指派到節目和輔助輸出中的各個內嵌聲道。您還能將來自SDI輸入的1和2聲道指派到MADI數位音頻輸出,將切換台輸入音頻交給外部音頻工程師進行混音。





帶16通道內嵌音頻的專業SDI輸出

ATEM Television Studio擁有9路SDI節目輸出介面,足夠將節目返送信號單獨發送到各台攝影機!這一設計十分重要,因為SDI節目返送信號用於將Tally、對講、控制資訊發送回各台攝影機。您還將獲得兩路專用輔助輸出,用於驅動舞臺監視器和母版記錄設備。這些輔助輸出可以通過控制面板上的專用按鈕即時切換。Aux 1還包含一個螢幕計數器,用於主持人監看。您還可以手動把音頻指派到SDI輸出中的所有16條內嵌聲道。如果需要攝影機監看,可使用專設的3G-SDI和HDMI輸出獲得多畫面分割。



內建混音器,搭載6頻段等化器、壓縮器及限制器

ATEM Television Studio 內建Fairlight混音器,這使它能輕鬆勝任複雜的現場混音工作。內部混音器為所有SDI輸入搭載足夠的通道,以及針對XLR、RCA和MADI輸入的額外通道。每路輸入通道均配有高品質6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門,並帶有電平和聲像控制。您可以同時混合所有輸入通道,或者將視訊源設置為音頻跟隨視訊。混音器功能非常強大,可在前面板上通過專用的混音器控制和LCD進行調整。您還可以使用ATEM Software Control混合音頻!

音頻電平控制

音頻EQ控制

攝影機控制





內建多畫面分割,可在一台監視器上顯示16個信號源

進行較大規模的多機位現場製作時,能在一台監視器上同時查看所有視訊信號源十分關鍵。ATEM Television Studio 具備專業的多畫面分割功能,您可以在單台SDI或HDMI監視器上查看所有視訊輸入、預監和節目畫面,還可以把多畫面分割發送到輔助輸出!每台攝影機的分割畫面均包含Tally提示燈,讓您明確哪路信號源處於播出狀態;此外,每個分割畫面還都帶有自定義標籤和音頻表。多畫面分割佈局可以全面自定義,最多可同時獲得16個視圖!您還可以選擇一個額外的狀態視圖,直接在多畫面分割上查看記錄、推流和混音器的狀態!

向全球觀眾現場直播!

ATEM Television Studio 擁有內建如同蘋果網銷售的H.264串流編碼器的硬體編碼器 ,可向全球觀眾現場直播,以更高的畫質在YouTube、Facebook及Twitch等平臺上直播,畫面不丟格。您可以通過乙太網介面實現聯網,或連接智慧手機使用移動資料!只需選擇您想要使用的 串流(流媒體)服務平臺,然後使用ATEM Software Control鍵入視訊流密鑰。推流設置簡單快捷,還有直觀的資料速率提示,可顯示所需的網速。如果您具備一定的技術功底,還可以到XML設置檔中更新 串流(流媒體)配置檔,添加更多直播平臺。



利用5G或4G手機移動資料

ATEM Television Studio 支援移動資料,可將一台Apple或Android手機連接到設備的USB埠,因此是戶外直播工作的理想搭檔。這可以作為主要乙太網連接的備用方案,並且新型的高速5G手機以及較為普及的4G手機都支援網路共用功能!ATEM切換台能檢測到已連接的手機,並且當乙太網連接丟失後,會自動切換網路連接使用手機流量。連接後,手機將通過設備的USB埠獲得電源,從而持續充電,隨時可用。通過使用手機網路共用和移動資料,您將獲得理想的移動製作解決方案,可隨時隨地部署!





直接記錄到內部雲存儲或USB SSD存儲裝置

ATEM TelevisionStudio 支援在外部USB存儲裝置上記錄!如果安裝了選配的M.2存儲裝置,您也可以直接在內部雲存儲上記錄!內部存儲及任何外部USB存儲裝置都可以在本地乙太網網路上共用,讓其他人可以處理剪輯、調色和圖文等後期製作任務。所有記錄均為帶AAC音頻的H.264格式,可實現廣播級視訊品質和較小的檔尺寸。您還可以連接多個USB存儲裝置,當一塊 存儲裝置滿了之後可以繼續記錄。通過控制面板上的按鈕可以開始記錄,多畫面分割中能看到記錄狀態!





輸出到任何支持USB網路攝影機的軟體!

您可以為ATEM Television Studio 搭配使用任何視訊軟體,因為USB介面可以被識別為網路攝影機信號!也就是說連接電腦後,您可以使用任何相容網路攝影機的視訊軟體。軟體會把ATEM Television Studio 當成普通的網路攝影機信號,實則卻是一台現場製作切換台。這樣就能確保它與任何視訊軟體之間的相容性,以及全解析度1080HD畫質。沒錯,您可以在專業的攝影棚堻q過Zoom、Teams或Skype等軟體做展示了!此外,這個 網路攝影機輸出口還支援如Open Broadcaster、XSplit Broadcaster等推流軟體!



用ISO單獨記錄檔剪輯現場製作畫面!

ISO型號能將所有輸入記錄在單獨的視訊檔堙A讓您可以剪輯現場活動!您將獲得8個單獨的視訊輸入檔,帶匹配的時間碼和同步,並且節目視訊也會被記錄在單獨的母版視訊檔堙C只要使用任何支持 多機位剪輯的非編軟體都可以進行剪輯!DaVinci Resolve專案檔保存後會被鏈結到輸入視訊檔,您的現場切換將被轉換成剪輯時間線,只需點擊即可打開!輕鬆使用新的調色和更新後的圖文對節目進行重新編輯!所有音頻會被記錄為單獨的WAV檔,以便您用專業的方式進行混合!



DaVinci Resolve助力現場製作剪輯

ISO型號支持DaVinci Resolve專案檔,為您帶來擁有剪輯、調色、視覺特效和混音功能的完整後期製作工作流程。此外,Mac、Windows和Linux系統可免費下載DaVinci Resolve,無需支付許可證月費。只需打開項目,就能看到現場製作的剪輯時間線。您可以修剪編輯,移除不想要的鏡頭!在快編頁面中,同步媒體夾會在多畫面分割媗膆雰銗L可選鏡頭。如果您想要替換某個鏡頭,只需點擊喜歡的鏡頭即可!最後,您可以添加專業DaVinci調色。如果想要以Ultra HD格式進行精編,甚至可以重新鏈結到Blackmagic RAW攝影機文件!

瞭解更多DaVinci Resolve的資訊

下載展示專案



連接遠端網路攝影機!

ATEM Television Studio HD ISO型號的另一項實用功能是可以連接遠端攝影機!Blackmagic URSA Broadcast G2、Blackmagic Studio Camera 4K Pro G2和Blackmagic Studio Camera 6K Pro攝影功能夠以H.264格式直接向切換台即時推流。如果連接到本地網路,只需在輸入功能表媬嚝傸廒v機即可!當切換台設置為固定的外部IP位址時,您可以導出帶攝影機設置的XML檔,通過網際網路從任何地方進行 串流(流媒體)直播。只需將XML檔載入進攝影機即可!您還將獲得攝影機控制和Tally功能!同時節目音頻也會被送回攝影機,非常適合現場訪談!





切換節目

 附贈ATEM軟體控制面板

ATEM Software Control軟體能解鎖ATEM Television Studio 所蘊含的所有強大功能,激發這款切換台的無限潛能。這款軟體控制面板有著設計精美的軟體介面以及參數控制面板,便於隨時進行調整。雖然可以通過USB連接,但如果您使用乙太網連接,就可以在不同的電腦上運行多個ATEM Software Control。您可以使用這款軟體進行即時切換、混音、在攝影機上調色並管理媒體,還可以在軟體中創建並運行複雜的巨集命令!此外,您還能將切換台狀態保存為XML檔,供日後調用!您甚至可以控制觸發外部HyperDeck錄影機。





13種常用語言介面

ATEM Television Studio 選單和ATEM Software Control支援多種語言,您可以按照喜好自定義。支持的語種包括英語、中文、日語、韓語、西班牙語、德語、法語、俄語、義大利語、葡萄牙語、土耳其語、波蘭語以及烏克蘭語。只需前往設置功能表即可修改語言,未來任何時候也可以隨時切換到其他語言。選定語言後,所有LCD上的功能表也會變成該語言。多語言支援意味著ATEM Television Studio 是全球各地任何人員開展現場製作工作的理想選擇!







精巧設計,維修簡單

雖然ATEM Television Studio擁有如此之多的內建功能,但它維修起來卻依然非常簡單!這台設備擁有許多內建冗餘,包括4個乙太網介面,9路節目SDI輸出,兩個USB埠和兩個電源介面。但如果有人不小心絆到線纜損壞了介面,必須能以低成本修理。所有內部電子PCB均為模組化設計,任何有資格的技術人員都可以購買替代品,輕鬆替換主板。這包括可以單獨購買的介面PCB。技術人員只需卸下底蓋即可替換PCB。大型播出機構還可以將主板作為備件套件購買!





冗餘電源,帶來靈活便捷方案

ATEM Television Studio擁有一體化設計,內建電源供應,因此無需攜帶笨重的外部電源!連接任何AC電源即可開始現場製作。該國際電源自動相容從100V到240V AC電源,在世界各地使用皆可暢通無阻!另外,ATEM Television Studio還搭載AC和DC兩種電源介面。內含廣播標準的XLR 12V DC電源介面,適合連接備用電源或電池。這意味著您在極為偏遠的地方也可以使用它!此外,如果內部電源出故障,只需連接外部DC電源就可以繼續運行!



添加音頻擴展,連接更多麥克風

如果您需要搭建播客攝影棚,或者需要更多麥克風,ATEM Microphone Converter還能擴展音頻輸入。設備使用MADI埠連接ATEM Television Studio,無需任何複雜設置,並且可以通過菊鏈式連接添加更多輸入。每台轉換器擁有4路類比輸入,可選擇Mic/Line麥克風或線路,並搭載幻象電源。設計精良的功能包含-129dBV超低雜訊基底,131dB(A)動態範圍,0.002%低失真,以及全通道統一容差。該設備還使用每路輸入上的8個獨立ADC共同擴展動態範圍。此外還搭載帶滾動音頻波形的HDMI監看輸出。





添加專業緊湊的攝影棚攝影機!

如果您需要使用專為ATEM Television Studio 設計的攝影機,不妨考慮新款Blackmagic Studio Camera!Blackmagic Studio Camera採用獨到理念,將大型攝影棚攝影機的眾多先進功能濃縮於緊湊小巧的便攜設計當中,並在此基礎上輔以數位電影攝影機的動態範圍和色彩科學,足以勝任各種高難度照明條件下的拍攝工作,為您呈現出擁有電影質感的精彩畫面。這款攝影機的感測器配有高達25600的ISO設置,面對低光環境也能應對自如。除此之外,這款攝影機還設有對講、Tally、攝影機控制、內建調色工具,以及Blackmagic RAW記錄等多項先進功能,還能連接對焦和變焦控制器!



ATEM Camera Control Panel匹配多機位畫面

進行現場製作時,各機位畫面之間的色彩匹配非常重要,因為當您切換不同攝影機畫面時,它們必須具備一致的觀感。ATEM Television Studio擁有內建攝影機控制,但如果您添加了專用的ATEM Camera Control Panel,就可以通過與廣電行業標準相同的控制風格調整攝影機。每個攝影機控制視窗都配有一塊LCD螢幕,並配備按鈕和旋鈕用於現場攝影機調整,讓您全面掌握每台攝影機的參數。控制面板上的大型搖桿可直接調整光圈,並可通過旋轉操作來設置黑電平。此外,控制面板還設有紅色、綠色、藍色旋鈕,可對攝影機色調進行精細的調整!



瞭解ATEMTelevision Studio 即刻學會如何開始現場製作!

有了ATEM Television Studio ,開始串流(流媒體)直播和多機位視訊製作變得輕而易舉!這部分內容將向您展示如何為ATEM Television Studio HD完成連接和調試準備,幫您打造自己的直播首秀!ATEM Television Studio HD是一款緊湊型廣播級切換台,能夠切換8路3G-SDI視訊源,輸出看起來與普通USB網路攝影機無異,甚至可以實現帶直播視訊的Zoom電話。ATEM Television Studio HD的內建控制面板設有您所需的全部控制,能輕鬆進行節目切換。此外,您還可以使用ATEM Software Control獲得更多功能,輸入推流資訊,將媒體上傳到媒體池。



設置您的ATEM Televeison Studio

第一步連接電源

第一步是使用一根IEC電源線連接電源。您可以使用標準的12V廣播級電源。如果您希望用電池為切換台供電,或者連接備用電源時,這將非常實用。

多畫面分割

第二步連接監看設備

下一步不妨連接一些監看設備,將監視器連接到HDMI多畫面分割輸出。連接監視器後,當您連接攝影機時就可以看到所有信號源了!您可以使用ATEM Software Control自定義視圖。

第三步連接視訊源

接下來把您的攝影機連接到ATEM Television Studio 的SDI輸入。這樣一來,您在創建節目時就能獲得最多8個不同的視訊源進行切換。所有輸入都設有格式轉換器,因此不需要擔心視訊設置的問題。

第四步檢查視訊

讓我們在USB埠連接電腦,檢查主節目輸出。您可以使用Zoom或Skype,務必在軟體設置中把Blackmagic Design選定為視訊和音頻源。螢幕上會顯示即時視訊,您可以打電話了!





1. 按轉場按鈕來選擇想要使用的轉場方式。

2. 按下AUTO按鈕執行該轉場。

3. 對應的輸入按鈕會提示新的輸入源處於正在播出狀態。



在硬切和特效轉場之間切換

連接攝影機之後,就可以開始節目切換了!操作很簡單,只要按下LCD標籤下方的節目按鈕就可在不同視訊源之間切換。當您按下按鈕時可以看到信號源之間即時切換。但更好的切換方式是使用節目列下方的預監列,在播出之前您可以選擇信號源進行檢查。預監信號源被選定後會以綠色高光顯示。當您想要執行帶漂亮視訊特效的轉場時,可以手動使用T型桿或按下自動按鈕。您可以在混合、浸入、DVE和劃像轉場之間選擇。您可以按照喜好自定義轉場,添加邊框和其他特效!

1. 設置轉場特效類型和時長。

2. 選擇不同轉場可為節目增添趣味性。

3. 使用混合轉場從一個視訊源逐漸過渡到下一個視訊源。



選擇理想的轉場效果

開始打造您的第一檔節目之前,不妨先熟悉一下有哪些可用的轉場類型。從創意角度來看,混合轉場能呈現十分優雅的觀感,它能從一個視訊源逐漸過渡到下一個視訊源,速度較為緩慢的混合轉場還能營造出夢幻般的柔和氛圍。劃像轉場能以一條直線在原始視訊源上移動,從而顯示出下一個視訊源。這類轉場的風格會根據您在劃像參數中所設置的邊緣柔化程度而有所不同。您還可以設置一個帶有邊框的劃像效果,對其運用某種色彩甚至即時視訊!DVE轉場更加生動有趣,它們可以在轉場時移動整個畫面,因而有著更為精彩炫目的視覺感受,不失為製作兒童節目的理想之選!

疊加子母畫面( Picture in picture 畫中畫)效果

子母畫面( Picture in picture 畫中畫)效果可以在視訊上疊加顯示一個視窗,您可以調整這個視窗在主視訊源上的位置,並且進行自定義。這一操作會用到數位視訊特效處理器,也就是DVE。DVE使用輸入1作為默認信號源,但您可以將其修改成任何攝影機。當您播出訪談節目時,被採訪者可以全螢幕,採訪者可以作為DVE源,以 子母畫面( Picture in picture 畫中畫)特效顯示。如要啟用子母畫面( Picture in picture 畫中畫),您需要把DVE設置進keyers。最好使用一個upstream keyers。您可以使用系統控制功能表調整DVE的位置。您可以設置位置、邊框和光源。

添加旁白或現場評論

如果您需要為製作添加解說或旁白,可以使用對講麥克風或者將ATEM Microphone Converter連接到MADI輸入。所有MADI輸入的電平都可以在系統控制中設置,您還可以為MADI輸入添加等化器、音頻壓縮或雜訊門。但首先您需要在混音器的LCD上按相應按鈕跳至MADI輸入,從而啟用MADI輸入,然後按下按鈕打開音頻作為信號源。這樣就能獲得許多靈活性,您也可以菊鏈式連接更多ATEM Microphone Converter。有許多類型的麥克風供您選擇,比如桌面麥克風或者無線領夾式麥克風等,主持人佩戴時可以自由移動。





ATEM SoftwareControl助力多用戶操控

如果您想要發掘ATEM Television Studio HD的全部性能,可以運行ATEM Software Control獲得更多功能。軟體控制面板中設有操控切換台所需的多個頁面,並分設眾多設置面板,用來調整切換台的每一項功能。此外,軟體頁面還可用來更改設置、上傳並管理圖文、混音以及攝影機控制。首先將Mac或PC連接到ATEM Television Studio HD的USB介面,然後運行軟體。如果您希望運行多個軟體控制面板,讓另一個人管理媒體或者混音,可以通過乙太網連接。



切換台

調整切換台設置,執行現場硬切,調整keyers,應用轉場,疊加圖文等各類操作。

媒體

上傳RGBA靜格影像和動態圖形片段。圖文可作為標題、台標、下橫欄等資訊使用。

音頻

專業的12通道Fairlight混音器,配備推子、6頻段EQ、壓縮器、限制器等眾多功能!

攝影機

通過SDI連接任何Blackmagic Studio Camera或URSA Broadcast對攝影機進行控制並調色。



管理和創作直播圖文

您可以使用任何軟體為ATEM Television Studio 創建字幕!如果圖文帶有Alpha通道,ATEM會將Alpha通道作為keyer通道輸出,以便進行圖文疊加。像Photoshop等軟體都能創建帶有Alpha通道的圖文。要使用靜格圖文,只需將其拖拽到ATEM Software Control媒體池中的相應位置上即可。接下來,前往切換台頁面中的keyers設置,將剛才載入的靜格設置為媒體播放器的源。然後,再到keyers設置中,將媒體播放器選為視訊和鍵源。現在,開啟 keyer,就會看到即時視訊上疊加顯示專業的標題了。



創建廣播級母版音頻

您可以通過硬體控制面板或ATEM Software Control軟體控制使用內建的Fairlight混音器創建專業母版音頻。該軟體搭載一個虛擬音頻面板,您可以點擊拖動混音器推子調整聲音電平。如果將音樂播放器連接到HiFi輸入,還能通過推子控制外部XLR和MADI信號源。您還可以更進一步,添加EQ、音頻壓縮和限制等處理,對演講者的聲音進行有針對性的調整,讓聲音更加清晰,並同時將音頻電平保持在可控範圍。只需點擊推子上方打開效果視窗,或者在控制面板的混音器區域選擇EQ、壓縮器、門限器。



指派輔助輸出進行監看!

ATEM Television Studio 不但擁有主節目輸出,還搭載兩個獨立輔助輸出。輔助輸出非常適合驅動大型螢幕或舞臺視訊牆。輔助1還包含計時器疊加,啟用後可以連接主持人監視器,讓主持人看到已經說了多久。您還可以直接通過控制面板上的專用按鈕,現場切換輔助輸出。ATEM Software Control中的輸出功能表包含更多信號源。您可以使用面板上的按鈕在多畫面分割和預監之間選擇輔助輸出,從而使輔助輸出變成本地監看的理想方案。



通過乙太網或手機移動資料直播視訊!

串流(流媒體)直播方面,您可以使用乙太網,或者通過連接到USB埠的手機進行推流。乙太網聯網成功後,您需要從串流(流媒體)服務平臺獲取視訊流密鑰。在ATEM Software Control切換台頁面的設置面板中,選擇需要使用的串流(流媒體)服務,然後選擇離您最近的伺服器,再輸入視訊流密鑰。一般來說,如非受到網速限制,選擇Streaming High高畫質即可。接下來,按控制面板上的ON AIR按鈕,就會看到串流(流媒體)服務上開始直播節目視訊。您還可以在多畫面分割中監看推流狀態!



記錄直播畫面

ATEM Television Studio 擁有內建記錄功能,您不需要連接外部錄影機。而您需要做的就只是連接USB快閃記憶體盤,再按下前面板上的記錄按鈕即可!如果您的經銷商安裝了內部M.2 SSD快閃記憶體,您可以把記錄設置為內部,無需使用外部存儲裝置。如需訪問內部存儲或USB存儲裝置,將電腦連接到乙太網,然後進入網路硬碟通過網路安裝ATEM Television Studio 存儲介質。如果您擁有的是ISO型號,可以記錄所有視訊輸入及DaVinci Resolve專案檔。這可以在ATEM Software Control中的記錄面板堻]置。





對攝影機進行遠端控制並調色

如果您還購置了多台Blackmagic Studio Camera,就可以通過ATEM Television Studio HD實現控制。只需將切換台的一個節目輸出連接到攝影機的SDI輸入。這樣一來切換台就可以向攝影機發送控制、對講和Tally信號了。ATEM Software Control的攝影機頁面擁有CCU風格操控介面,可用於調整各台攝影機。將主CCU控制上下移動可控制光圈。和廣播級CCU控制一模一樣!此外,它還設有用來匹配攝影機畫面的色調控制,以及對焦、增益、快門速度等攝影機參數。您還可以通過面板完成這些操作,只需按下混音器旁邊的CAM按鈕。LCD顯示CCU控制!



以巨集命令構建複雜特效

您還可以使用ATEM Software Control創建巨集命令,並從前面板進行觸發。巨集命令是用於記錄一連串切換台操作的理想方式,有了它,您只要一擊滑鼠就可以觸發複雜處理。舉例說明,假如您需要記錄一組切換台操作,在多個攝影機畫面之間進行轉場,將圖文切入直播,這時就可以借助巨集命令一鍵完成以上全部操控,並且還可以隨時再次調用。巨集命令可繁可簡,具體根據您的需要設置,因此是現場製作的得力助手。所有操作都可以自動存儲為XML檔,並可以編輯在一起。如需使用巨集命令,按下面板上的MACRO按鈕,即可查看以藍色高光顯示的巨集命令!



搭載各種控制獲得強勁動力!

ATEM Television Studio 採用非常先進的設計,集成有廣播級標準控制面板,操作熟悉且易於上手。設計精良的控制面板至關重要,因為它是您使用時間最多的一個切換台部分!此外,由於ATEM Television Studio HD的多合一設計,它具有當所有功能都集成到控制面板時才具有的功能。最好的例子就是它囊括了混音器控制、推流和記錄控制以及控制室音頻監看功能。採用專業設計的廣播級控制面板,定能為您帶來方便快捷的工作方式。



真正的廣播級控制面板

ATEM Television Studio 在採用多合一設計的同時,依然擁有高階電視臺所熟悉的控制方式。您可以獲得真正的廣播級控制面板,實踐證明操作起來既快速又準確。它內建3個LCD可用於標籤、混音和設置,還設有高品質按鈕和T型推桿可手動控制轉場。按鈕搭載專門的LCD可顯示不同標籤,因此您還可以按SHIFT鍵加按鈕來獲得另外10個源信號。ATEM Television Studio 的緊湊尺寸和耐久設計使得這些功能都非常便捷,是新一代小型轉播車的理想方案。



選擇信號源 立即將攝影機畫面切入直播!

ATEM Television Studio 的設計旨在為您提供先進的現場切換工作流程。其內部分別設有節目和預監母線,可用來進行快速準確的信號源切換。因此,您可以通過觀看多畫面分割預覽來監看預監母線上的選擇,或者您可以通過其中一個輔助輸出設置全螢幕輸出預覽畫面。然後,只要在控制面板的預監母線上進行選擇,畫面就會出現在預監螢幕上,供您先查看信號源,再將其切入播出。接下來,只要按下Cut或Auto按鈕,就能將信號源切入直播!此外,您還可以切換節目母線上的信號源,這樣就可以立即將它們切入直播!



轉場控制 選擇和自定義轉場

為每個轉場專門分配一個硬體按鈕,獲得全面的轉場控制!當您選擇轉場類型時,LCD螢幕會顯示相應轉場的選項,您無需在複雜的功能表中進行導航就能更改其各項參數。這是一項即時可用的功能,它能為您提供諸多切換方法。只需在預監母線上選中一個新的信號源,按CUT執行硬切轉場,或按AUTO執行所選的混合、浸入、劃像或DVE轉場即可!您甚至可以直接在節目母線上進行切換。有了ATEM Television Studio HD,您將獲得豐富而全面的控制,所有轉場類型盡在掌握。



轉場風格 混合、浸入、劃像、DVE,應有盡有!

ATEM能提供一系列廣泛的轉場風格!混合轉場能像NLE交叉疊化一般流暢地混合信號源。它自帶標準SMPTE劃像,並且設有邊緣柔化控制,可獲得平滑優美的轉場,效果更勝普通的交叉疊化。浸入轉場可營造出浸入色場的效果,由於它還可以選擇浸入到任何視訊源,因此能創建出獨具創意的精彩效果!DVE轉場則可以使用DVE創建炫目的移動效果,將前景畫面進行整體移動!除此之外,您還可以將DVE和媒體池中的靜態圖結合使用,打造出精彩的圖文劃像效果!T型推桿還可以手動調整轉場的位置,實現全方位控制!



劃像轉場 將劃像變得激動人心!

對參數進行設置後,平平無奇的劃像轉場也能華麗變身成為令人稱奇的精彩效果!您可以直接在LCD上選擇劃像圖案,也可以添加大量自定義效果來滿足製作風格的需要。可供調整的參數包括對稱性、柔化程度、彩色邊框的寬度和柔化程度,以及劃像中心的位置等等。



DVE轉場 種類繁多,令人大開眼界

ATEM Television Studio 是控制DVE位置,進行子母畫面( Picture in picture 畫中畫)效果自定義的理想選擇。您可以使用多功能旋鈕和LCD螢幕功能表來調整DVE的位置、大小以及燈光和陰影等其他參數。同時,您還能啟用DVE使圖文飛入畫面,或選擇任何一個預先設計好的推移和擠壓等轉場效果。



Keyer  操作 獲得精細的綠幕去背(摳像)

硬體控制十分適合在進行 chroma keyer (刪除背景/去背合成)去背(摳像)時使用,從而對各項參數進行精細調整以獲得銳利乾淨的邊緣,獲得無縫的多層合成效果。使用軟體控制時,您需要查看用戶介面,但ATEM Television Studio HD設有多個控制旋鈕,可以一邊用它們來調整keyers參數,一邊查看即時視訊輸出,確保去背(摳像)效果令人滿意。只有一邊查看視訊,一邊細微調整keyers設置,才能確保 去背(摳像)效果令人滿意。



漸變推桿 手動混合各類轉場

精彩的現場表演常常需要使用手動轉場控制。T型推桿的設計符合人體工學,讓精彩轉場與現場表演渾然一體!有的現場活動需要您有敏銳的觸覺,在現場活動氣氛的起承轉合中把握轉場的恰當時機,還需要和攝影師以及各位搭檔保持同步並默契配合。ATEM Television Studio 在表演中扮演的是指揮家的角色,它會隨製作的逐漸展開和深入來操控全局。



自動轉場 精彩,精準!

ATEM Television Studio 漸變推桿的左面是自動轉場按鈕。選擇自動轉場按鈕可立即執行您設置好的轉場類型。這樣能在觸發轉場操作之前確保您正確選擇信號源和轉場類型,始終明確掌握接下來的流程,從而大張減少播出失誤的幾率。自動轉場可經過編程,將時長控制在1到500格,這麼做的好處是讓節目中的每個轉場都整齊劃一。



預監轉場 播出期間模擬效果

為了幫助您設置複雜的特效,控制面板設有一個非常實用的預監轉場按鈕,可在您使用前模擬轉場或特效!PREV TRANS(預監轉場)按鈕可以將轉場畫面顯示在多畫面分割螢幕的預監畫面上,從而避免在準備直播轉場時發生錯誤。預監轉場是準確設置複雜轉場和多層鍵效果的唯一方法。



淡入黑場 收尾也要乾淨俐落!

控制面板上內建的淡入黑場按鈕可控制切換台的所有輸出!選擇淡入黑場(FTB)按鈕可將節目輸出以預設轉場時長平滑淡入黑場。FTB位於所有處理的最後一個環節,因此能確保所有視訊層同時淡出。您還可以選擇在觸發FTB的同時讓音頻也逐漸淡出,十分適合製作節目的開頭和結尾,或者在節目間隙插播廣告。FTB還包含按鈕保護,可以防止意外觸發功能!





系統控制 使用功能表更改切換台設置!

您可以直接通過控制面板全面掌控所有的切換台設置,此外系統控制會隨著您使用切換台的不同部分自動選擇您所需要的功能。您可以通過大尺寸LCD螢幕設置功能表,使用多功能按鍵和控制旋鈕來快速實現設置更改。功能表簡單易用,堶悸漲U個選項均按照具體功能分類。您可以調整切換台的視訊標準、視訊輸出設置、多畫面分割佈局,甚至還能重新映射控制面板的按鈕!



Audio Mixer混音器 獲得全套混音器控制,甚至還可以控制攝影機!

混音器設有LCD螢幕可顯示控制和音頻電平表。LCD分為不同的音頻輸入。每個旋鈕可調整不同的音頻電平或聲像控制。LCD可顯示當前使用旋鈕和按鈕所調整的那路輸入。但當您選擇了右側的動態功能時,將更改旋鈕的功能,因此這兩者是搭配工作的。例如按EQ後,SEL按鈕可選擇調整哪個通道,每個旋鈕就變成了針對那個通道的不同頻段。再按一次EQ按鈕,甚至可以獲得額外的控制頁面。這一功能非常強大,甚至可以搭配攝影機控制!只要按CAM按鈕,您就可以獲得光圈、增益、色調以及更多功能!



混音器LCD

當選擇動態功能時,音頻LCD顯示了每個音頻源或參數的電平表,還顯示了多功能旋鈕和按鈕功能。

多功能旋鈕

這一旋鈕可用來調整其上方LCD所顯示的參數。它可調整簡單的電平控制或其他處理功能。

處理功能

這是主要的處理選擇。您可以選擇電平、聲像、等化器、壓縮器、限制器、雜訊門、擴展器甚至整套攝影機控制!

多功能按鈕

多功能按鈕的作用由LCD下邊緣的圖示按鈕來定義。其功能隨著所選擇的處理而不同。

單放按鈕

這個單放按鈕可以隔離出特定某個輸入,從而只聽取該輸入。當調整音頻輸入處理時,它可以和控制室監聽一起搭配使用。

選擇按鈕

這個選擇按鈕可在音頻處理時選擇啟用哪個通道。要更快速工作,當使用預監列時選擇會自動更新。

主功能

按MSTR按鈕可更改LCD從而可以調整節目輸出、耳機、攝影棚和控制室監聽電平。

ALT調整

有些處理設有一些額外的調整,無法全部顯示在LCD上,按ALT可將有些多功能旋鈕更改成其他功能。

通道分組

不是所有音頻輸入都能同時顯示在LCD上。BNK按鈕可讓您控制所有音頻輸入、RCA、XLR和MADI音頻輸入。





一鍵操控即時切換輔助輸出

ATEM Television Studio HD設有專門的輔助按鈕可即時切換輔助輸出。此外,您還可以使用選擇母線來切換輔助輸出!當輔助輸出連接至觀眾可以看到的監視器和視訊牆時,輔助輸出上的即時Cut Bus風格切換非常重要。您還可以使用輔助輸出通過控制面板上的按鈕在多畫面分割或預監畫面之間切換,從而實現控制室監看。當使用小型監視器且需要快速全螢幕觀看預監母線檢查攝影機對焦等操作時,這一功就很實用。然後,按一下按鈕就能切換回多畫面分割視圖!操作速度就是如此之快!



Media Players 媒體播放器 圖文和標題的好管家

您可以在控制面板LCD功能表的媒體池中選擇靜格,只要按媒體按鈕就能獲取媒體播放器,並且選擇將該影像作為視訊源發送到媒體播放器。通過滾動媒體池影像列表可選擇任何載入的靜格,列表會顯示每個影像的原始檔案名,讓您在同一個ATEM中就可以直接快速更改靜格和標題,再也不用只為了更改標題而更換控制面板了。當然,使用keyers時,您可以通過選擇母線來更改鍵源。

下載ATEM圖文



Fairlight混音器 集成第三方音頻面板

ATEM Television Studio HD內建高品質混音功能,您還可以使用Mackie™相容USB控制面板從事現場混音!只需將第三方USB推子控制面板連接到您的Mac或PC電腦上即可即時控制每個音頻通道的推子。當您在硬體控制面板上調整音量的時候,虛擬軟體推子也會和您的操作同步。反之亦然,當您使用滑鼠在ATEM Software Control軟體頁面上調整電平的時候,外部控制面板上的自動縮混推子也會相應跟蹤回饋您的每一個調整操作。外部推子控制面板作為外接面板與內建混音器相當益彰,ATEM Software Control和內部音頻調整全都可以並行工作。



強大的自定義巨集命令 一鍵觸發!

從硬體控制面板控制巨集命令更快,僅僅按下一個按鈕就能觸發,而且可以在LCD看到該巨集命令的名稱!這樣一來,您就無需使用電腦來觸發巨集命令了,因為您所使用的硬體控制面板就能實現這一功能。由於巨集命令都存儲在ATEM Television Studio HD上,所以當您對某一條巨集命令進行編輯或更改後,操作改動就會出現在所有連接的硬體和軟體控制面板上。專門的巨集命令按鈕可顯示選擇母線上的巨集命令。開啟時,該巨集命令按鈕會變成藍色,從而提示您它們是在啟用狀態。然後只要按下該按鈕即可觸發。







先進高效的現場製作切換台控制軟體!

ATEM Television Studio 可通過前面板直接操控,也可通過其自帶的Mac版或Windows版ATEM Software Control免費軟體實現控制。ATEM Software Control能為您提供更為豐富的控制和創意選擇!這款軟體能實現各路視訊源的即時切換,將圖文載入到媒體池,使用各類轉場及keyers,還能更改切換台各項設置並混合音頻。從事較大規模的現場製作時,您還能讓多位工作人員都安裝這款軟體,同一時間合作完成製作任務!



介面,美觀而直觀

ATEM Software Control軟體的介面設計專為快速而準確的操控所設計。它分為不同頁面,易於您查找切換台的每一項主要控制,例如操控、音頻、巨集命令、媒體以及錄影機控制等。切換台頁面採用您熟悉的佈局,合理設計了源按鈕、轉場控制和keyers等操作項的位置。此外,切換台頁面還設有多個設置面板,可用來調整轉場、keyers以及媒體播放器。媒體頁面能用來管理您的所有圖形檔,並且將它們載入到切換台,而音頻頁面則能用來控制其內建的多通道Fairlight混音器。



切換台

調整切換台設置,執行現場硬切,調整keyers,應用轉場,疊加圖文等各類操作。



媒體

上傳RGBA靜格影像和動態圖形片段。圖文可作為標題、台標、下橫欄等資訊使用。



音頻

專業的12通道Fairlight混音器,配備推子、6頻段EQ、壓縮器、限制器等眾多功能!



攝影機

通過SDI連接任何Blackmagic Studio Camera或URSA Broadcast對攝影機進行控制並調色。



導播機/切換台控制 全方位虛擬控制面板!

ATEM能為您帶來高效現場製作工作流程!節目母線會始終處於直播狀態,可直接切換信號源。因此當您選定信號源之後,它就會立即進入播出狀態。您還可以充分利用它先進的預監母線,完成各項選擇並在將信號畫面切入播出之前在多畫面分割上進行預監。確認即將播出的內容準確無誤後,只需輕輕一按Cut按鈕或Auto按鈕,即可將畫面轉入直播!預監母線可事先確認下一個轉場的信號源,讓您可以充滿自信地控制現場製作。

轉場控制

轉場控制區塊可提供快捷控制,讓您快速選擇轉場風格,並在現場製作的時候即時設置時長。您可以先選定混合、浸入、劃像或者甚至DVE轉場,當需要切換信號源的時候再使用Auto按鈕立即觸發轉場,或使用漸變推桿全面手動轉場!



轉場設置

ATEM Software Control能讓您快速進入所有轉場設置,進行精確的調整,然後將畫面信號切入播出!轉場設置面板可提供類型豐富的調整。只需選擇轉場類別,然後對其各項參數進行調整即可。如此豐富的選項,定能助您創作出優美流暢的畫面過渡!



upstream keyers

軟體控制擁有精準的調整操控,可快速獲得無縫去背(摳像)。綠幕和藍屏背景並非完美無瑕,因此擁有強大的keyers控制,您就能更準確地處理包括色彩、溢出及光斑抑制、前景調色等keyers參數在內的各類操作!



downstream keyers

ATEM Television Studio HD配有一個downstream keyers,可以將各類圖示、台標、徽標和下橫欄等添加到節目畫面上。只需將帶有Alpha通道的PNG、TGA、BMP、GIF、JPEG或TIFF影像載入到媒體池中並發送到媒體播放器即可用於 去背(摳像)!此外,對於需要疊加到節目視訊之上的圖文來說,downstream keyers也是理想之選。



自動轉場

您可以自定義轉場時長,然後使用Auto按鈕獲得流暢而準確的定時轉場。當啟用Auto按鈕時,切換各路信號源將自動添加畫面轉場。Auto按鈕可用於混合、浸入、劃像、DVE等眾多效果!當設置為節目/預監切換風格時,它還可以自動更改為觸發轉場。



DVE設置

ATEM Television Studio 的DVE功能除了子母畫面( Picture in picture 畫中畫)效果之外,還可以用來打造DVE轉場!ATEM Software Control軟體中的轉場設置面板能讓您控制所有DVE轉場選項,並且有超過16種精彩的DVE轉場風格,為您的製作平添無限新意。DVE轉場還具有反向效果!



預監轉場

選擇節目/預監轉場風格時,預監轉場可預覽複雜的多層綠幕去背(摳像),確認無誤後再切入播出!設置為預監後,就可以在多畫面分割監視器或輔助輸出上查看預監視訊了。如果您希望確認轉場效果後再將畫面轉入播出狀態,預監轉場就是理想選擇!



淡入黑場

淡入黑場按鈕(FTB)十分適合在節目的開頭和結尾,以及中間插播廣告的時候使用,它能夠將所有圖層一起以同一時長淡入或淡出黑場。淡入黑場位於切換台的最後一層,它能確保所有視訊和圖層以及所有信號源都在同一時間整齊劃一地同步淡出!



攝影機控制

ATEM Television Studio 能直接通過ATEM Software Control軟體提供全面的攝影機控制。只要將Blackmagic Studio Camera攝影機連接到您的ATEM Television Studio ,就能獲得全面攝影機控制!所有控制通信都可以通過SDI節目返送連接傳輸。可控制的選項包括Tally燈、白平衡、ISO、快門,以及支持鏡頭上的光圈、對焦和變焦功能。除此之外,由於這款攝影機還內建DaVinci一級調色工具,其操控效果遠超普通意義上的色彩平衡處理,讓您的現場製作充滿創意並呈現出數 位電影觀感。軟體控制可選擇傳統的CCU佈局,也可選擇DaVinci調色工具佈局。添加ATEM Camera Control Panel後,還能獲得更先進的應用方案。 媒體頁面 簡單地一拖一放,就可以在切換台中使用媒體檔了!



媒體播放器

ATEM Television Studio 配有媒體播放器,可使用即時圖文。這些圖文可以存儲在媒體池中,即使設備關機也不會丟失。可使用的檔包括PNG、TGA、BMP、GIF、JPEG和TIFF等。帶有Alpha通道的檔會自動轉換成鍵信號,方便將各類圖文用於各類圖示、下橫欄或標題!



媒體池

使用ATEM Software Control軟體控制面板可以為ATEM Television Studio 的媒體池載入多達20個RGBA圖形檔,或者多達400格動態圖形片段。而且,媒體播放器還可以讓圖文以視訊源的方式顯示出來!此外,您還能使用Photoshop外掛直接將圖文從Photoshop傳輸到切換臺上,因此非常適用於將自定義圖文快速添加到播出畫面上!



音頻頁面 多通道混音器,盡顯專業品質!

ATEM Software Control自帶多通道Fairlight混音器,可供您單獨調整所有音頻輸入的電平和平衡。這款混音器搭載數量充足的通道,可處理8路SDI輸入,外加XLR、RCA和MADI輸入。所有視音頻輸入均配有獨立的6頻段參量等化器、壓縮器、限制器、擴展器以及雜訊門,並帶有全面聲像控制。每路音頻輸入都提供音頻表顯示,讓您時刻查看所有信號源的電平。同時,軟體還專門為每路輸入源設有一個按鈕,以便您在不同信號源之間進行切換時,能在節目信號中開啟某一路音頻,或啟用音頻跟隨視訊(AFV)功能。此外,更有一個主推子可用來調整輸出到視訊的節目音頻終混。



參量等化器

出色的等化器是保證播出音質的秘密武器!產品內建的Fairlight混音器為每一個輸入通道均配有6頻段參量等化器。您可以單獨調整6個頻段,對聲音進行增強、變厚、變薄等處理。這意味著您可以單獨調整麥克風輸入,使其變得清晰易聽,同時確保其他輸入不受影響。

動態處理

產品內建的Fairlight混音器還為每一個音頻輸入通道均配有高品質壓縮器、限制器、擴展器和雜訊門。壓縮器和限制器能有效防止麥克風電平出現音量過高和失真的現象;雜訊門可消除麥克風的背景噪音;動態處理能讓整體混音中各個通道的處理變得易如反掌!





常用設置

切換台設置 快速自定義,節目製作更容易!

使用ATEM Software Control軟體可輕鬆完成新專案的設置和前期準備工作!切換台的各項設置佈局十分合理,能便於您進行快速更改。使用外接硬體控制面板或ATEM Software Control時,您還可以自定義輸入標籤來明確區分各個信號源。此外,多畫面分割也可以實現包括節目/預監佈局、音頻表等的自定義設置!您還可以控制HyperDeck獲得遠端觸發功能,並將它們用於動態媒體播放!

各項設置,即時調用

ATEM Television Studio 能幫助您快速保存切換台設置,並且可以即時調用。切換台狀態會被保存為XML檔,因此您還可以對其進行編輯加以更改。製作規模逐漸擴大後,您可以將來自一台ATEM Television Studio的XML設置文件用於其他型號的ATEM切換臺上,甚至連最大型的ATEM Constellation 8K切換台也可以使用這一XML設置檔。就是這麼簡單!您可以根據需要在任何時候保存切換台狀態,也可以對ATEM Software Control進行設置,讓它每隔一段時間執行自動保存,較早的檔版本也都會完整保留下來。保存切換台狀態時,您不僅能保存其各項設置,還能保存媒體池中的所有內容!



創建巨集命令

巨集命令可自動化一系列複雜而連貫的切換台操作,而這些往往在現場製作過程當中是非常難做到的,因為您必須手動按下多個按鈕。您可以把幾個畫面源之間的轉場、去背(摳像)特效、圖文等資訊記錄下來。只要打開巨集命令視窗,選擇記錄按鈕並像平時一樣操作切換台就可以實現。您的操作會自動存儲在ATEM Television Studio當中,還可以保存為XML檔,供您編輯併合並多個巨集命令。要使用某個巨集命令時,只要按對應的巨集命令按鈕即可!而且,外部硬體控制面板也具備巨集命令功能,因此您可以在ATEM Software Control以及多個位置觸發巨集命令。



HyperDeck控制

ATEM Television Studio 可以和Blackmagic HyperDeck Studio Mini錄影機搭配使用,讓您在直播節目中使用預錄片段!您可以連接多達4台HyperDeck作為信號源,還能查看到每台HyperDeck上的片段列表,選擇某個片段進行切換並預卷,然後隨時播放。這一功能非常適合將預先錄製好的畫面資料、廣告以及演職員滾動名單添加到現場節目製作當中!安裝部署一台HyperDeck,就能在各類活動現場播放廣告片,並且全部使用HyperDeck控制和巨集命令實現自動化!HyperDeck還可以生成饒有趣味的背景用於音樂視訊,或者生成動畫背景將人物 去背(摳像)添加在上層,並且全部同步進行!



多用戶操控

製作大型現場活動,比如體育活動、音樂會、教堂禮拜,以及教育類活動等,都需要一支有著精湛技術的製作團隊,一眾創意人士展開無縫協作。ATEM Television Studio HD搭載乙太網介面,因此能同時使用多個控制面板。您可以在多台電腦上運行多個ATEM Software Control,讓多名工作人員分別進行畫面切換、媒體管理、音頻混合、攝影機控制等工作,各司其職並且互不干擾。從事大型直播活動時,您還可以添加硬體控制面板獲得優化高效的工作流程。除此之外,您還可以通過網際網路遠端運行軟體,不論相隔多遠也依然能運籌帷幄!

剪輯現場製作!

ATEM Television Studio HD ISO型號的設計能與DaVinci Resolve高度契合,讓您專注工作,打造精彩節目!DaVinci Resolve專案與每個視訊輸入的單獨檔共同保存,使現場活動能夠作為剪輯時間線重建。現場製作往往混亂且難以預料,而您現在可以修正壞剪輯,替換鏡頭,盡情投入時間精心打磨!您還可以邀請熟練的調色師、音頻工程師和平面設計師等專業人士助您一臂之力。有了ATEM Television Studio HD ISO和DaVinci Resolve的結合,您可以輕鬆對節目進行快速更改,大張提升創意!



一鍵打開DaVinci Resolve剪輯時間線

記錄ISO檔時,您會獲得一個DaVinci Resolve專案檔,其中包含作為剪輯時間線的現場製作。這意味著您只需點擊一下滑鼠即可打開現場活動,查看其變成剪輯的狀態,而時間線上則包括所有剪切、轉場和媒體。由於所有時間線片段都與ISO輸入記錄相連,您可以隨意修改剪輯或替換鏡頭。您還可以任意使用DaVinci Resolve內建的剪輯、調色和視覺特效工具。現場製作變得不再難以預料!另外,打開專案,調整剪輯,然後渲染出理想的新母版檔僅需數秒即可完成,操作非常迅速。 下載展示專案



捲動

波紋

滑移修剪

滑動修剪



快速修剪編輯

用DaVinci Resolve修剪編輯非常簡單,因為軟體會根據滑鼠在時間線編輯點上的位置自動選定相應的修剪工具。點擊並拖動編輯點的右側可修剪目標片段的入點。然後點擊並拖動編輯點的左側可修剪片段的出點。或者用滑鼠點擊編輯點的中心可滾動編輯。您還可以對片段進行分割,刪除不需要的部分。此外,還能快速添加大量DaVinci創意轉場。例如,通過採用AI演算法的平滑剪切轉場來移除跳切。這樣一來,您就可以通過編輯去除主播的失誤,同時保持畫面平順,隱藏剪輯的痕跡。



強化編輯流程

現場製作往往比較混亂,切換工作很難跟上快速變化的動作。有時您甚至會錯過重要的鏡頭。例如在現場訪談中嘉賓辯論時,很難緊跟每個說話的人。也就是說如果您在嘉賓開口說話後切換過去,通過剪輯可以很容易地將編輯點向後退。您可以將每個編輯點稍稍往後退,讓攝影機在發言者馬上要開始說話的時候切過去。這樣一來就能保證辯論更加順利地進行。採用DaVinci Resolve Speed Editor鍵盤修剪速度更快,因為您可以通過搜索旋鈕進行即時修剪!



播放並添加有趣的鏡頭

所有切換台輸入的錄製內容都在手頭,您可以輕而易舉地為剪輯片段添加切出畫面。在快編頁面選擇源磁帶模式即可查看所有按順序載入進檢視器的片段,並且滾動播放所有媒體。當看到某個喜歡的切出畫面時,通過源媒體覆蓋功能就可以使用。只要選擇源媒體覆蓋,檢視器堛漱軉q就會被自動添加到時間線上與其同步的位置。無需在時間線上添加出入點,因為源媒體覆蓋會通過時間碼匹配自動剪輯片段。因此,只需在媒體上滾動,看到精彩鏡頭即可添加多個切出畫面!



DaVinci Resolve同步媒體夾的理想搭檔

DaVinci Resolve的快編頁面中有一種獨特的多機位滾動風格,稱為同步媒體夾。它只會自動顯示出與當前時間線位置的片段具有匹配時間碼的片段,就好比有一位助理幫您找到匹配的片段一樣!由於所有ATEM ISO片段都有匹配的時間碼,DaVinci Resolve同步媒體夾會讓所有鏡頭在滾動時都保持同步。片段通過多畫面分割顯示,您可以點擊相應的視圖選擇想要的鏡頭。它甚至可以自動添加出入點。然後您可以通過源媒體覆蓋將鏡頭添加到時間線上。同步媒體夾的操作就好像切換台一樣!



包含ATEM媒體池畫面

ISO記錄時,媒體池中的圖文也會被保存,打開時間線您的字幕和靜格都包含在剪輯堙C只有現場製作中使用的字幕會被保存,去背(摳像)字幕將被放在時間線的第二層,如果媒體池圖文作為視訊源使用則會被放在第一層。這意味著,您可以更改或添加翻譯字幕,因為這些字幕並沒有被渲染到剪輯中。您甚至可以花些時間將靜態圖片更換成更精彩的動態字幕!一些舊項目甚至可以更新成新款圖文設計,從而使其看起來更現代。或者,可以通過Fusion來添加激動人心的3D字幕!

重新鏈接到Blackmagic RAW攝影機文件

如果您使用的是Blackmagic Studio Camera Pro或Blackmagic URSA Broadcast,就可以在攝影機內部記錄Blackmagic RAW格式,您可以將SDI連接回攝影機以確保攝影機時間碼與切換台相匹配,因此這些檔也會被同步。這樣就可以將Blackmagic RAW檔添加到DaVinci Resolve專案,獲得比切換台記錄的H.264 ISO檔品質更高的內容。Blackmagic RAW檔是電影Gamma,相比視訊檔範圍更廣,因此您可以添加具有電影風格的創意調色,實現真正的電影長片流程!此外,因為檔是4K或6K格式,您可以將DaVinci Resolve項目改為Ultra HD,從HD切換台獲得Ultra HD編輯!



用Blackmagic RAW創作Ultra HD節目

Blackmagic RAW檔品質令人驚歎,為您開啟了創意新世界!這意味著您能以HD格式進行串流(流媒體)直播,卻能以Ultra HD格式交付節目製作!Blackmagic Studio 4K和6K Pro攝影機擁有高解析度感測器和強大的低光表現。因此,Blackmagic RAW檔可以從感測器捕捉到更廣的範圍用於調色,而且額外的解析度還可以實現全解析度RGB。拍攝檔擁有如此高的解析度,您就可以重新構圖或縮放鏡頭,畫質絲毫無損。您還可以獲得更佳的抗鋸齒影像,從而更精準地處理影像細節。試想,以HD格式推流直播,然後交付經過調色處理的Ultra HD母版,這是多麼棒!



添加DaVinci調色

DaVinci Resolve是深受好萊塢歡迎的專業調色系統,在大量電影製作中被廣泛應用。一級調色工具擁有熟悉的色輪,可用於平衡畫面中暗部、中間調和高光部分的色彩。您甚至可以通過設置特定的陰影和高光點,添加額外的對比度。DaVinci Resolve還擁有高光、軸心、色彩增強等控制選項,幫您拓展創意空間。如果是手持拍攝,之後可以添加穩定處理!二級調色能夠修改任何特定的色彩。您還可以獲得曲線調色、帶跟蹤的Power Window、多種校正器節點等多項功能!



ATEM MICROPHONE CONVERTER 為您的ATEM切換台/導播機添加更多麥克風!

現在您能輕鬆擴展ATEM切換臺上的MADI輸入,添加多個麥克風或外部混音器。ATEM Microphone Converter只需連接ATEM Television Studio的MADI埠即可,無需複雜設置,可菊鏈式連接更多設備獲得更多信號源。每台轉換器擁有4路類比輸入,可選擇Mic/Line麥克風或線路,並搭載48V幻象電源。設計擁有驚豔音質,超低雜訊基底,寬動態範圍和低失真。每個獨立輸入上還使用8個獨立ADC,共同作用擴展動態範圍!還搭載一路帶滾動音頻波形的HDMI監看輸出。



高階轉換器風格設計

ATEM Microphone Converter搭載熟悉的轉換器設計,擁有高品質類比數位音頻轉換(ADC)所需的類比電子元件空間。它搭載XLR/TRS二合一輸入插孔,可連接XLR或插孔線纜。它還搭載一路帶轉換音頻的MADI輸出,以及一路MADI輸入,可菊鏈式連接多台ATEM Microphone Converter,從而在一個MADI介面上內嵌4條以上的聲道。還配備12V DC電源介面及USB和乙太網功能,可實現遠端管理和軟體更新。設備設有多個開關,可控制Mic/Line音頻輸入電平以及開啟幻象電源。





通過MADI連接獲得多通道音頻

MADI又稱多通道音頻數位介面,是符合音頻工程協會(AES)AES10標準的多通道音頻鏈結,用於定義多通道數位音頻介面的資料格式。ATEM Microphone Converter的MADI輸出內嵌4路模擬輸入,分別為MADI通道1、2、3和4。ATEM Microphone Converter還包含一路MADI輸入,當您需要在單個MADI鏈結上擁有4條以上聲道時,可用於環通連接多台轉換器。也就是說如果將第二台轉換器連接到另一台的輸入,上游轉換器會把自己的4個通道堆疊在下游轉換器的4個通道上。


創新類比數位轉換

每個模擬輸入通道都有一個超低噪音、固定增益的前置放大器,用於驅動高動態範圍音頻ADC,在設計中徹底消除了使用類比麥克風前置放大器的必要,因此輸入不會發生前置放大器增益步進產生的哢嗒聲或拉鏈噪音。ATEM Microphone Converter跳出了傳統音頻行業使用單個音頻ADC的設計方式,每路輸入通過使用8個高動態範圍音頻ADC執行類比數位轉換,所有ADC共同組成一個超高動態範圍音頻ADC。這意味著每路輸入通道的動態範圍能達到驚人的131dB(A)。此外,失真低達0.002%。

-129dBV超低雜訊基底

麥克風轉換器常見的問題之一是當前置放大器產生電子噪音時,雜訊基底會更高。ATEM Microphone Converter採用與眾不同的設計巧妙解決了這一問題,讓輸入直接通過超高動態範圍轉換技術完成轉換,這樣一來,當您將RAW音頻傳送到切換台後,切換台可以根據需要應用盡可能多的增益,實現準確的音頻電平。您不會被模擬增益級產生的噪音所影響,不論是否應用 數位增益,都能得到-129dBV的極低固定雜訊基底。然後,再應用數位增益控制,以微小的±0.1dB增益步進進行調整,幾乎聽不見噪音!

穩定的數位前置放大器設計

由於寬動態範圍輸入消除了類比前置放大器的必要性,麥克風電平由超穩定的數位前置放大器增益級所調整。不同類型和品牌的麥克風,其類比音頻電平會有很大差異,而這樣的數位增益級能夠補償您使用的特定麥克風品牌。加上這一數位前置放大器可完全通過內部32位RAW音頻位深處理,您能夠獲得比MADI音頻標準支持更高的精確度進行調整。這樣就能實現非常乾淨且沒有噪音的增益級。最終電平可在ATEM調音臺上微調。

搭載精準匹配的模擬輸入

ATEM Microphone Converter的創新設計還擁有其他優勢,比如輸入聲道之間高精確度匹配。每路輸入搭載多個ADC的設計方法意味著每個模擬音頻輸入都有著非常類似的規格和容差,所有輸入通道的資料參數都更加統一。此外獨特的8 ADC輸入設計保持了穩定和一致的平坦雜訊基底,不會發生傳統交錯ADC設計遭受的雜訊基底電平調製等負面效果。也就是說無論您將麥克風連接到什麼輸入,甚至在多台ATEM Microphone Converter之間,都將獲得類似的性能。\

包含帶滾動音頻波形的HDMI監看功能

ATEM Microphone Converter還擁有一路HDMI視訊監看輸出,您可以連接一般的電視機或電腦顯示器,獲得全面的狀態顯示。它可以顯示最近60秒的4個滾動波形資訊,既實用又有趣!還有音頻表顯示輸入介面的電平。每個通道還包含一個自定義標籤,通過軟體實用程式設置。此外,還有提示燈可顯示Mic/Line輸入選擇和幻象電源的開關設置。如果您菊鏈式連接轉換器,監看輸出會適應並顯示4條以上通道。您還可以設置轉換器名稱在監視器上顯示!





功能 想您所想,創意無疆!

ATEM現場製作切換台系列內建多項精彩功能,全面提升您的現場製作標準!該切換台系列具備上游亮度、線性、圖樣及 chroma keyer (刪除背景/去背合成)摳像等特效,以及用於圖示和下橫欄等downstream keyers。此外,它還內建兩個媒體播放器和專業廣播級圖文存儲供您選用!ATEM Television Studio包括多達2個內建DVE,可實現子母畫面( Picture in picture 畫中畫)特效和激動人心的Stinger轉場。 各種創意轉場 內含豐富轉場供您選擇!

ATEM現場製作切換台系列有著種類繁多的轉場,包括硬切、混合、浸入以及劃像等模式。ATEM Television Studio還為您提供基於關鍵格的DVE動態、圖文飛入效果及Stinger動畫特效等!每種轉場都即時生效,您還能全面控制轉場類型、圖案、時長及其他功能屬性。有了這些創意選擇,您定能製作出理想的On Air播出風格,而且還能自由發揮,搭配使用各種特效!

硬切

硬切是使用極為頻繁的轉場方式!硬切轉場是各類轉場特效中極為常用也是非常簡單的轉場方式,您幾乎時時都需要用到它!當您按下硬切按鈕後,ATEM會立即將預監信號源切換成當前節目信號源。硬切轉場可通過直接在節目母線選擇信號源實現,或者使用常見的方法,按下CUT按鈕來轉換到下一個預監母線上的信號源。

混合

現場製作中極具美感的轉場就是疊化轉場或混合轉場。從一個視訊源平緩過渡到下一個視訊源,期間兩個視訊源交替漸變,這種轉場方式可輕而易舉的展現出您的製作所要表達和傳遞的情感。您可以按下AUTO自動轉場按鈕來觸發預設轉換時長的鏡頭間混合轉場特效,您可以使用T形推桿來手動操控流暢的現場混合轉場。

浸入

浸入轉場和混合轉場類似,也是兩個切換信號源之間逐漸融合交替,但是區別在於浸入轉場時,切換下來的信號源會逐漸融入用於過渡的第三個信號源,然後切換上的信號源會從第三個信號源上緩慢顯現。浸入轉場的過渡信號源可以是任何顏色、任何媒體播放器中的圖文、甚至可以是直播視訊源。使用黑色或白色彩底發生器可帶給您非常優雅的浸入轉場!對於像實況體育這樣有贊助商的現場製作,您可以在播出時使用浸入轉場特效調出贊助商的商標!

劃像圖案

ATEM切換台系列內建18種劃像圖案,您能建立100多種不同風格的劃像轉場特效!使用逐漸擴大的圓形、菱形、方形及更多轉場樣式在視訊源之間完成過渡,使下一個視訊源逐漸顯現。您可以對這些圖案進行反轉、柔化,或者自定義邊框色彩,還能在邊框內插入直播視訊並使用劃像圖案轉場,使三個直播視訊流同時播放!

DVE

ATEM Television Studio視型號不同,可搭載多達2個Ultra HD DVE。您可以通過內建的DVE精彩轉場將直播畫面以推移或擠壓轉場從一個攝影機信號切換到另一個攝影機信號。DVE轉場還能實現反復或者倒退效果,為您提供更多轉場選擇。共有多達18種預編程式的DVE轉場供您選擇。使用DVE轉場將會提高所有現場製作的工作效率!

圖文劃像

現場製作時,當您想將贊助商的商標出現在轉場過渡中時,圖文轉場便是理想選擇!使用DVE創建精彩的圖文飛入特效以及商標劃像轉場。您可以利用自帶的外掛功能在Photoshop中創建高解析度圖示,並直接載入到ATEM媒體池中便可使用。使用Photoshop及預乘鍵制作圖文十分適用於製作平滑飛入圖示的高品質效果,當圖示移入螢幕時候,再同時在飛入圖文下方進行隱藏劃像效果完成鏡頭轉場!

Stinger

您可以將直播視訊和動畫圖文以及音效搭配在一起製作出炫目的Stinger特效。當啟用Stinger特效時,動畫會即時通過媒體播放器撥放,並疊加到直播視訊上,通過劃像轉場過渡到下一個鏡頭。直播節目輸出還配有同時混合音效。Stinger特效廣泛用於實況體育播出,因為它可以進行即時畫面撥放並立即回到現場畫面!





ATEM Advanced Keyer 合成精彩的多層即時畫面

使用優質 chroma keyer (刪除背景/去背合成)、亮度、線性以及圖案摳像等技術在直播視訊或圖文背景上添加直播視訊、標題、圖文以及動畫。所有ATEM現場製作切換台都含有強大的upstream keyers,用於製作炫目的播出效果!ATEM Television Studio設有4個ATEM Advanced Keyer高級鍵控!這是標題疊加和創建帶有綠幕或藍屏背景圖文的理想選擇,可讓讓您製作出震撼人心的廣播級多層特效。



  luma key

luma key有時也稱為self key,因為摳像和視訊影像疊加使用的是一個視訊源。您可以使用從攝影機錄製的現場視訊、事先用HyperDeck錄製好的視訊或者從媒體池中載入的圖文等完成這一鍵控。luma key尤其適用於高對比度的影像,比如使用黑色背景的白色元素,這樣您便可以利用顯著的對比來摳除黑色背景並用直播視訊或圖文取代。

Linear Key

Linear Key以兩個源作為填充和鍵信號,製作出清晰銳利的優質視訊畫面!填充信號包含疊加在背景上的視訊,鍵信號包含灰度遮罩用於切出或為填充的區域添加遮罩。填充和鍵信號可以是媒體池中的圖文、現場動態視訊或者來自外部字元發生器或圖文系統的視訊和鍵。

chroma keyer (刪除背景/去背合成)

chroma keyer (刪除背景/去背合成)被廣泛用於每日的電視氣象預報,十分適合即時將直播影像結合在一起獲得銳利優質的畫面效果!通常主持人會站在綠幕或者藍屏背景前, chroma keyer (刪除背景/去背合成)摳像功能可以將綠色或藍色去除,再以其他影像合成,比如事先製作好的視訊或者圖文。ATEM切換台有著多種鍵控,您可以即時並同時合成多個直播畫面、預錄畫面、圖文以及 chroma keyer (刪除背景/去背合成)摳像元素。

Pattern Key

各種Pattern Key為您帶來絢麗的轉場效果!ATEM切換台內建18種劃像式樣任您選擇,可以合成直播畫面和幾何影像或合成圖文和幾何影像。Pattern Key讓您能全面控制各類轉場圖案,包括柔化、對稱、大小以及位置,並與轉場區域完全獨立。這意味著您可以使用不同的Pattern Key創建 子母畫面( Picture in picture 畫中畫)效果,輕鬆在各直播攝影機信號源之間轉場,不必再局限於DVE了!





Downstream keyers 添加圖示和下橫欄

ATEM Television Studio配有2個downstream keyers,您可以插入高品質圖文,例如在直播的節目輸出畫面上添加圖示、台標和字幕等資訊。downstream keyers位於鍵控最後幾層,因此可覆蓋在所有切換到主節目的視訊上。此外,您還能使用淨信號輔助輸出輕鬆繞過downstream keyers。換言之,您可以將淨信號錄製作為母版,並使用downstream keyers覆蓋在視訊上作為播出使用。



DVE

直播視訊可即時移動、重置大小並調整比例!

DVE是重大新聞直播製作的理想選擇,您可以在直播間和外景地之間實現現場連線。它能建立子母畫面( Picture in picture 畫中畫)特效,在一個視訊輸出中同時顯示直播間主持人畫面和外景主持畫面。優質DVE還能讓您控制大小和位置,並有添加陰影和燈光等功能!您可以保存自定義DVE位置,並讓畫面自動進行動畫全螢幕或隨直播訪談結束逐漸拉遠畫面。



內建多畫面分割

在單個監視器上監看所有信號,連同標籤、Tally和音頻表!

ATEM現場製作切換台可連接大量信號源並使用Multi View多畫面分割對其同時進行監看。有了多畫面分割,您可以在一個螢幕上實現多部攝影機畫面、圖文、預監以及多路節目輸出的同時監看。高階ATEM Television Studio搭載獨立多畫面分割輸出,可以獨立設置成4、7、10、13或16個分割畫面。每個分割畫面上都設有螢幕狀態顯示,並且帶自定義標籤、VU表和Tally信號。

內部媒體播放器

載入直播圖文,免去使用複雜的外部伺服器!

您可以在媒體池存儲廣播級品質的RGBA圖文,隨時準備ATEM媒體播放器撥放時立即調出並使用。兩個媒體播放器在切換臺上以輸入源的形式體現。您可將畫面以全格視訊轉場過渡到各種圖文,或用於鍵控以便疊加在視訊上。媒體播放器支援PNG、TGA、BMP、GIF、JPEG以及TIFF等常用影像格式。根據不同型號而言,動畫和Stinger的動態圖形片段可存儲多達720格720HD影像,360格1080HD影像以及90格2160 Ultra HD影像。

Photoshop外掛

從您的ATEM直接創建和載入圖文

ATEM自帶Photoshop外掛,您可以現場創建圖文並立即將它們載入到ATEM的媒體池中。現在起,您只要短短幾秒就可以即時更改直播圖文!大部分圖文設計者都熟知並每天使用Photoshop,如今您也可以擁有和他們一樣充滿創意的技能並運用在您的現場製作上!通過設計創建專業的廣播級圖文,如圖示、下橫欄、計分牌以及其他即時圖文,這些都能直接下載到媒體池。





Audio Mixer 混音器

內建混音器混合攝影機和音頻輸入!

ATEM的內建混音器功能強大,使用便捷!只要在Mac或PC上打開ATEM Software Control的Fairlight選項卡,即可全面進行多軌道混合功能,並有多個電平表供您參照!您可以結合攝影機和外部輸入音頻,使用電平、平衡、EQ、限制器、壓縮器和擴展器,獲得真正的專業級混音效果。您還能連接到Mackie™標準USB調音臺面板,獲得硬體回饋並檢查自動縮混推子效果以及各項儀錶顯示。



SuperSource

ATEM Television Studio自帶精彩的SuperSource處理!

除了ATEM Television Studio中的DVE之外,您還能獲得額外4個獨立的DVE通道,以便調整並放置來自現場攝影機畫面、視訊撥放畫面、播出圖文等。SuperSource功能相當於再內建了一個多層視覺特效切換台!這樣,您就可以使用來自4個不同地點的衛星視訊信號進行多機位元節目製作或 子母畫面( Picture in picture 畫中畫)直播!

強大的巨集命令

秒速完成設置和自動觸發操作!

巨集命令是一種強大而快捷的操控方式,它可以將ATEM切換臺上一系列精準定時的複雜操作自動化。只要通過ATEM軟體或硬體控制面板就可以記錄一連串包括鍵控特效在內的不同視訊源間的轉場,以及混音器調整和攝影機控制設置等更多操作命令。巨集命令會被保存為XML檔,通過標準文本編輯器就可以對其進行編輯,因此您可以將它們組合在一起從而構建出現場製作過程中手動執行所無法做到的一連串複雜操作!也就是說,您可以為節目製作創建獨一無二的視覺效果,這些效果能夠被立即調用,並可在切換台間複製和反復使用!

ATEM Television Studio 4K8 技術規格

介面

SDI視訊輸入

8

SDI視訊輸出

12

SDI速率

1.5G、3G、6G、12G

HDMI視訊輸出

1

音頻輸入介面總數

2 x XLR平衡模擬音頻,

1 x BNC 32通道MADI數位音頻,

2 x RCA立體聲模擬音頻,

1 x 5針XLR對講。

音頻輸出介面總數

4 x 1/4英寸插孔模擬音頻,

1 x BNC 64通道MADI數位音頻,最多可啟用50個通道,

1 x 5針XLR對講。

SDI音頻輸入

所有SDI輸入均設有4通道嵌入式音頻。

SDI音頻輸出

16條可指派通道。

時間碼介面

1 x BNC輸入,1 x BNC輸出。

同步輸入

1 x BNC輸入,1 x BNC輸出。

三電平或黑場。

視訊輸入再同步

8路輸入均配備。

格率和格式轉換器

8路輸入均配備。

SDI輔助輸出

10

SDI節目輸出

1

網路攝影機(Webcam)輸出

2 x USB-C,支持720p或1080p,PGM格率。

多畫面分割總數

1 x 12G-SDI

1 x HDMI 2.0

遠程

RJ12支持RS-422

控制面板介面

乙太網。控制面板和主機可直接連接,或者通過網路連接。

內部時間碼發生器

支持

對講

RJ45可連接第三方對講系統。

Tally輸出

可通過乙太網介面連接Blackmagic Design的GPI and Tally Interface添加。(需另購)。

乙太網

4 x RJ45,搭載網際網路網路交換機。支持10/100/1000/10G BASE-T。

電腦介面

2 x USB-C支援USB 2.0,可用於外接存儲盤記錄、網路攝影機(Webcam)輸出、軟體控制、軟體更新及切換台連接。





格式

SD視訊格式

HD視訊輸入格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60


Ultra HD視訊輸入格式

2160p23.98、2160p24、2160p25、2160p29.97
2160p30、2160p50、2160p59.94、2160p60


SDI規範

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10.


視訊採樣

4:2:2

色彩精度

10bit

色彩空間

REC 709、REC 2020

SDI自動切換

可在1.5G-SDI、A級和B級3G-SDI、6G-SDI和12G-SDI之間自動檢測。





產品規格

混合特效行數

1

直接交叉點

10

可切換交叉點

20

交叉點按鈕類型

三色LED

交叉點標籤

6行24字元LCD

預監轉場

1

信號源選擇母線

1

專設的巨集命令按鈕

10個,外加Shift 10個

轉場類型按鈕

5

轉換時長

通過系統LCD功能表顯示設置

key 按鈕

8

輔助按鈕

12

漸變推桿

1

記錄按鈕

2

推流按鈕

2

DSK轉場選擇key

6

淡入黑場按鈕

1

系統LCD顯示

1

數位key 盤

1

三軸操縱桿

1

upstream keyers

4

downstream keyers

2

高級 chroma keyer (刪除背景/去背合成)

4

SuperSource

1

DVEs

2

線性/luma key

7

轉場Keyers(Stinger/DVE)

1個Stinger,1個DVE。

疊加層總數

8

圖形發生器

7

彩底發生器

2

控制面板

集成面板,搭載全部切換和設置控制。

可指派窗口

16

窗口源標籤

支持

Tally

紅色表示節目,綠色表示預監。

對講支持

支持

混音消除

支持





支持串流(流媒體)

直接推流

支援通過即時消息傳輸協定(RTMP)經乙太網或通過USB-C共用網際網路直接推流。





記錄

直接記錄視訊和音頻

直接在選配的內部M.2快閃記憶體卡上記錄,或者通過USB-C擴展埠在外部存儲介質上記錄。

視訊記錄

節目可記錄為H.264 .mp4檔,使用串流(流媒體)品質設置,以及ATEM視訊格式,帶AAC音頻。

存儲介質格式化

支援格式化為ExFAT(Windows/Mac)。APFS或HFS+(Mac)。





多畫面分割監看

多畫面分割監看

1 x 多畫面分割,通過SDI和HDMI,可選擇16、13、10、7或4個分割畫面配置。可以監看節目、預覽、輸入、媒體播放器、DSK、SuperSource、純畫面,可選擇標籤和音頻表顯示。

多畫面分割視訊格式

HD或Ultra HD

顯示器最低解析度

1366 x 768



媒體播放器

媒體播放器

2

通道

每個媒體播放器都有填充和 key 通道。

媒體池靜格容量

20

媒體池靜格格式

PNG、TGA、BMP、GIF、JPEG和TIFF。

媒體池片段容量

2 x 上至1080p60。

媒體播放器可存放的720 HD片段長度

720格

媒體播放器可存放的1080 HD片段長度

360格

媒體播放器可存放的2160 HD片段長度

90格

媒體池視訊檔格式

TGA序列。

媒體池音頻檔格式

WAV、MP3和AIFF。





處理

處理延遲

同步鎖相時< 10條掃描線,與切換台格式相同。

混音器

58通道混音器。

可選On/Off/音頻跟隨視訊(AFV)。

電平和峰值音頻表。

主增益控制。

6頻段參量等化器、動態處理包括擴展器、門限器、壓縮器和限制器。

攝影機控制

當搭配大多數Blackmagic Design攝影機使用時,ATEM可控制相容鏡頭的對焦、光圈、變焦,以及增益、白平衡、色調、快門、ND濾鏡、調色工具、Tally和記錄開始/停止等攝影機設置。

下變換

1 x 多畫面分割





軟體

附贈控制面板

附贈ATEM Software Control軟體控制面板,支援Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本,以及Windows 10或11作業系統。

軟體更新

使用USB或乙太網介面直接連接到Mac OS或Windows電腦。自帶ATEM Setup Utility。



作業系統

Mac 12.0 Monterey、 Mac 13.0 Ventura或更高版本。

Windows 10和11。



電源要求

電源供應

1 x 100 - 240 AC 50/60Hz IEC C14內部電源介面。

1 x 4針XLR 12V DC埠,用於外接電源或電池。

功耗

TBA



物理規格







物理安裝

物理安裝

工作臺或嵌入式安裝。





環境規格

操作溫度 0°到40° C(32°到104° F)

存儲溫度 -20°到60° C(-4°到140° F)

相對濕度 0%到90%不結露



裝箱配置

ATEM Television Studio 4K8

歡迎卡內含QR碼,可用於軟體下載。



保修

12個月有限製造商保修。



下載操作手冊

找不到SWATEMTVSTC/K4K8相關的選購配件......   更多推薦加購產品     more...

1.訂購請按下前方空格 ,並按下"" ,購物流程請參閱購物流程,隨機購買享有隨機價優惠,訂購請將前面方塊打勾。
2.加購商品.並不保證相容.訂購時請註明使用機種。

  • 總代理公司貨  購物安全有保障  無隱藏費用

    數位蘋果網1994年成立,數位相機、攝影機、投影機、單眼相機 堅持保證百分之百總代理公司貨,拒絕來路不明的產品、沒有保障的水貨、平行輸入公司貨、贓貨,享有完整的售後服務、中文操作手冊、總代理+數位蘋果網雙重售後服務、完整的配件

    優惠價格限量2組(供貨數量 ),售完為止 (大量購買者請電洽本公司)。買貴通報
    上網登錄活動,活動時間、贈品內容、活動內容依原廠為主
    產品保固/售後服務:總代理公司貨,由總代理提供完善售後服務。
    若運送過程導致故障或新品瑕疵,7日內更換新品。其餘請參閱維修保固。
    如何指定訂購 產品規格(顏色)
  • 按下放大 BMD專業ATEM Television Studio 4K8現場製作切換台 產品照片
pagetop
